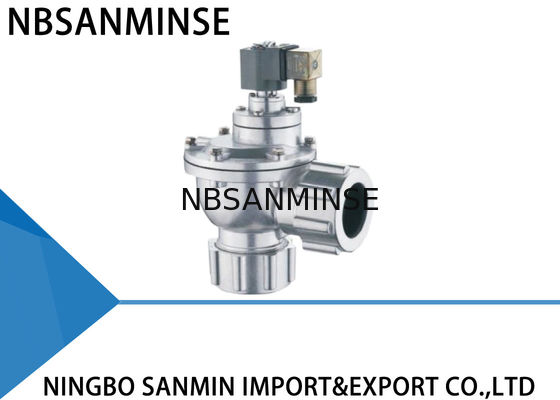

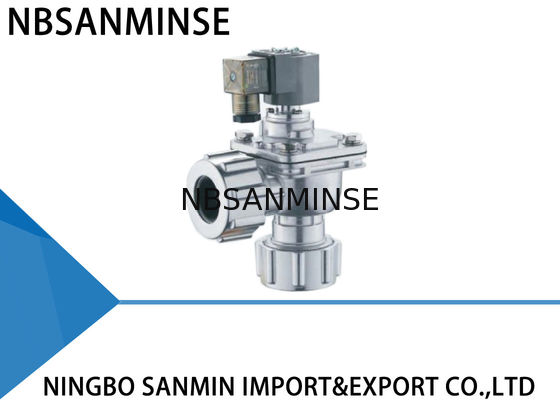

Pneumatisches Sanmin-Impulsventil mit hoher Leistung und staubdichtem ADC12-Druckgussgehäuse mit Rohranschluss

Produktdetails:
Herkunftsort: Ningbo
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: QG - Z - 25DD/45DD
Zahlung und Versand AGB:
Min Bestellmenge: 20
Preis: Negotiation
Verpackung Informationen: Plastiktaschen, Kästen, Karton, Palette oder als Kunden-Rat
Lieferzeit: Verhandlung
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 10500 PC/Jahr

Detailinformationen

Druck: 0 . 3 - 0 . 6MPa Temperatur: - 25 ~ 60 ℃
Relative Luftfeuchtigkeit: ≤ 85 % Medium: Saubere Luft
Spannung: AC220V / DC24V / AC110V / AC24V Durchmesser: G1“ / G1-1 / 2 "
Körper: ADC 12 Druckguss Armatur: 430FR Edelstahl
Markieren:

Elektromagnetischer Impuls-Ventil

,

Impulsjet-Magnetventil

Produkt-Beschreibung

Sanmin Pneumatisches Impulsventil mit hoher Leistung und staubdichtem ADC12-Druckgussgehäuse mit Rohranschluss







GOYEN Ähnlicher Typ

Rechtwinkliger Typ




Das Impulsventil besteht aus Pilotkopf, Membran und Ventilaluminiumgehäuse.Der hintere Hohlraumbereich des Zwerchfells ist größer als der vordere.Durch den hohen Druck wird die Membran in der geschlossenen Position gehalten.



Das Impulssignal verschwindet und die Feder des Ankers arbeitet sofort, um die bewegliche Stange wieder aufzunehmen und so das Ausgleichsloch zu schließen.Das Druckgas im hinteren Hohlraum der Membran und die Feder arbeiten zusammen, um den Durchgang zu schließen, den das Ventil nicht mehr reinigt.



Das Dämpfungsloch in der Membran dient dazu, den Luftstrom zu dämpfen, wenn die bewegliche Ankerstange zum Ausbalancieren anhält, und die Luft in den hinteren Hohlraum zu leiten, sobald das Ausgleichsloch geschlossen ist, um den Durchgang zu schließen und die Reinigung zu stoppen.




Materialkonstruktion



Körper ADC12-Druckguss
Anker 430FR Edelstahl
Membran Nitril oder Viton
Frühling 321 Edelstahl
Befestigungselemente 302 Edelstahl




Technische Parameter



  Rechter Winkel Eingebettet Im Einklang Stecker
Designdruck 0,3 ~ 0,8 MPa 0,2 ~ 0,8 MPa 0,3 ~ 0,8 MPa 0,2 ~ 1,0 MPa
Arbeitsdruck 0,3 ~ 0,6 MPa 0,2 ~ 0,6 MPa 0,3 ~ 0,6 MPa 0,2 ~ 0,6 MPa
Umgebungstemperatur -25~60℃ Angepasst für niedrigere oder höhere Temperaturen
Relative Luftfeuchtigkeit ≤85 %
Arbeitsmedium Saubere Luft
Stromspannung AC220V/DC24V/AC110V/AC24V Kundenspezifisch
Schutzklasse IP65
Membranleben Über eine Million Zyklen
Cv/Kv Rufen Sie uns für Einzelheiten an




Häufige Fehler und Fehlerbehebung



Nutzungszeitraum Fehlerphänomene Möglicher Grund Fehlerbehebung
Während der Installation und Inbetriebnahme Die Ventile können nicht alle geöffnet werden, aber der führende Teil wirkt. Überprüfen Sie den Gasdomdruck, um festzustellen, ob er zu niedrig ist. Überprüfen Sie die Leckage
Einige Ventile funktionieren nicht, andere sind normal. Überprüfen Sie den Ventilspulenanschluss und die Spule Ersetzen Sie das Zubehör
Es können nicht alle Ventile geschlossen werden.Es liegt eine Leckage vor.Es gibt keine Möglichkeit, eine Gaskuppel zu errichten. Y-Ventil.Einige Ventile derselben Gaskuppel sind undicht, sodass alle Ventile undicht sind. Überprüfen Sie die Leckage
Z-Ventil.Der Ventileinlass und die Blasmündung sind rückwärts eingebaut. Neu installieren
Manche Ventile lassen sich nicht schließen.Es liegt eine Leckage vor. Auf der Membran befinden sich Schmutz oder Ablagerungen, die den beweglichen Eisenkern blockieren. Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist.Überprüfen Sie den beweglichen Eisenkern und die Luftschleuse.
Ein Ventil schließt langsam. Die Membranöffnung ist verstopft. Die Membranöffnung ausbaggern
Während der Nutzungsdauer

Einige Ventile sind undicht.Die Membran kann nicht dicht schließen und das Ventil ist immer geöffnet

wenig.

Auf der Membran befinden sich Schmutz oder Ablagerungen, der vordere Teil ist beschädigt.Beweglicher Eisenkern ist blockiert. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist.Überprüfen Sie den beweglichen Eisenkern und die Luftschleuse.Tauschen Sie das Zubehör bei Bedarf aus.
Spule ist heiß und durchgebrannt. Es war zu lange eingeschaltet. Überprüfen Sie den Betriebszustand des Steuerungssystems.
Es liegt Spannung an, aber das Ventil funktioniert nicht. Die Membran ist beschädigt und die Öffnung ist verstopft. Ersetzen Sie das Zubehör rechtzeitig.
Die Umgebungstemperatur liegt unter -20℃.Das Ventil ist undicht und lässt sich nicht öffnen. Die Umgebungstemperatur ist zu niedrig und das Ventil ist vereist. Achten Sie auf die Isolierung und die Aufrechterhaltung der richtigen Temperaturen.
