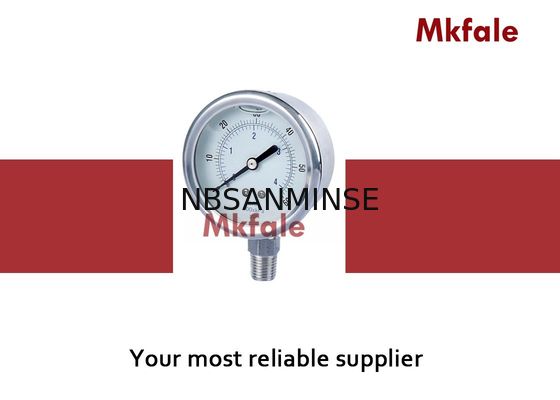

Präzisions-Edelstahl-flüssiges Manometer-normale zweiteilige geschraubte Verbindung

Präzisions-Manometer aus Edelstahl mit normaler zweiteiliger Schraubverbindung

Technische Spezifikationstabelle

Schutzart:

IP65

Anschlussgröße:

G1/8, G1/4, G1/2 oder NPT oder andere

Skalenbereich:

Druck 0..600 bar, Vakuum -1 bar..0, Kombi -1..24 bar

Füllung:

Trocken oder flüssigkeitsgefüllt

Rohrelementform:

P ≤ 100 bar in C-Rohr, P ＞ 100 bar in Helicoil

Betriebstemperatur:

Umgebungstemperatur – 10° .. + 70° C, Mediumtemperatur max. 90° C.

Temperaturfehler:

Zusätzlicher Fehler, wenn die Temperatur des Druckelements

von der Referenztemperatur +20° C (+68° F) abweicht, ±0,4 %/10° C (50° F) steigend oder fallend

Überdruckgrenze:

130 % des Skalenendwerts ≤ 100 bar, 115 % des Skalenendwerts ＞ 100 bar

Zifferblatt-Skalierung:

Schwarze Skalierung auf Weiß für Einzelbereich, schwarze und rote Skalierung auf Weiß für Doppelbereiche

Konstruktionsmaterial

Gehäuse und Lünettenring:

SS316L (SM2SS)

Sensorelement:

SS316L (SM2SS)

Anschluss:

SS304 (SM2SS)

Fensterdichtung:

Kunststoff

Fensterdichtung:

Industrielle Gummidichtung

Zeiger:

Schwarz lackiertes Aluminium

Zifferblatt:

Aluminiumlegierung

Warum uns wählen

1: Großer Lagerbestand für schnellen Versand.

2: Hohe Qualität zu wettbewerbsfähigen Preisen.

3: Musterbestellung & Kleinmengenbestellung ist akzeptabel.

4: Anpassung nach Ihren speziellen Wünschen.

5: Bereitstellung kostenloser Produktinformationen.

F: Könnten Sie kostenlose Muster anbieten?
A: Ja,
aber es hängt von den Produkten ab,
bitte kontaktieren Sie uns
ina@pneuhydr.com

oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang? A: Unser Geschäftsumfang ist Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf von Luftzylindern, Luftaufbereitung, Magnetventilen, Luftventilen,

motorisierten Ventilen,

Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl- Fittings, Manometern usw.F: Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl-,Messing-, Aluminium-

Materialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile /

pneumatische Ventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden? A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können liefern wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw.F:Gibt es eine Garantie?A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?

Schmierung F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,

Umgebung

heiß, starke Vibrationen usw. F:

Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?

Schwerpunkt

Gegenmaßnahmen für Hochtemperaturumgebungen

Gegenmaßnahmen für extrem kalte Umgebungen

DichtungenFluorkautschuk, PTFE Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan

Schmierung Hochtemperatur-Synthesefett (geringe Verdampfung)
