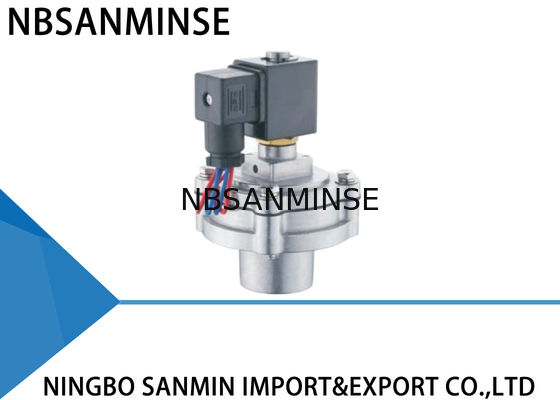

QG-Y-25 Serie Pneumatik-Impulsventil GOYEN ähnlicher Typ Eingebaut G1 " Einzelmembran
GOYEN ähnlicher Typ
Eingebauter Typ
Technische Parameter
|
Rechtwinklig |
Eingebaut |
Inline |
Stecker |
| Konstruktionsdruck |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Arbeitsdruck |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Umgebungstemperatur |
-25~60℃ Kundenspezifisch für niedrigere oder höhere Temperaturen |
| Relative Luftfeuchtigkeit |
≤85% |
| Arbeitsmedium |
Saubere Luft |
| Spannung |
AC220V/DC24V/AC110V/AC24V Kundenspezifisch |
| Schutzart |
IP65 |
| Membranlebensdauer |
Über eine Million Zyklen |
| Cv/Kv |
Rufen Sie uns für Details an |
Materialkonstruktion
| Gehäuse |
ADC12 Druckguss |
| Anker |
430FR Edelstahl |
| Membran |
Nitril oder Viton |
| Feder |
321 Edelstahl |
| Befestigungselemente |
302 Edelstahl |
Häufige Fehler und Fehlerbehebung
| Nutzungsdauer |
Fehlerphänomene |
Mögliche Ursache |
Fehlerbehebung |
| Während der Installation und Inbetriebnahme |
Die Ventile können nicht alle geöffnet werden, aber das führende Teil funktioniert. |
Überprüfen Sie den Gasdomdruck, um zu sehen, ob er zu niedrig ist. |
Überprüfen Sie die Leckage |
| Einige Ventile funktionieren nicht, aber die anderen sind normal. |
Überprüfen Sie die Ventilspulenverbindung und die Spule |
Ersetzen Sie das Zubehör |
| Die Ventile können nicht alle geschlossen werden. Es gibt eine Leckage. Es gibt keine Möglichkeit, einen Gasdom zu etablieren. |
Y-Ventil. Einige Ventile für denselben Gasdom lecken und verursachen dadurch eine Leckage für alle Ventile. |
Überprüfen Sie die Leckage |
| Z-Ventil. Der Einlass und die Blasendüse des Ventils sind falsch montiert. |
Neu installieren |
| Einige Ventile können nicht geschlossen werden. Es gibt eine Leckage. |
Es gibt Schmutz oder Ablagerungen auf der Membran, die den beweglichen Eisenkern blockieren. |
Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. |
| Ein Ventil schließt langsam. |
Die Membranöffnung ist blockiert. |
Baggern Sie die Membranöffnung aus |
| Während der Nutzungsdauer |
Einige Ventile lecken. Die Membran kann nicht dicht schließen und das Ventil ist immer leicht geöffnet.
Es gibt Schmutz oder Ablagerungen auf der Membran, das führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.
|
Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör bei Bedarf. |
Spule ist heiß und durchgebrannt. |
| Es ist zu lange eingeschaltet. |
Überprüfen Sie den Betriebszustand des Steuersystems. |
Spannung vorhanden, aber das Ventil funktioniert nicht. |
| Membran beschädigt und die Öffnung blockiert. |
Ersetzen Sie das Zubehör rechtzeitig. |
Umgebungstemperatur unter -20℃. Das Ventil leckt und kann sich nicht öffnen. |
| Umgebungstemperatur zu niedrig und es gibt Frost im Ventil. |
Achten Sie auf Isolierung und die Aufrechterhaltung richtiger Temperaturen. |
F: Könnten Sie kostenlose Muster anbieten?
|
A: Ja,
aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist
Service von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftquellenbehandlung, Magnetventil,Luftventil,motorisiertes Ventil, Messingventil, Hydraulikventil, Hydraulikzylinder,Luft- und Öl- Fitting, Manometer usw.F:
Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
Messing, AluminiumMaterialverarbeitung. wie HochdruckVentil / Magnetventil / elektrisches Ventil /Wasserventil/pneumatisches Ventil /Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen für Hochtemperaturumgebungen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr für nicht abgedichtete Verbindungen; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie konvertiert man Druckeinheiten: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
| Dichtungen |
Fluorkautschuk, PTFE |
Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgungseinrichtung |
Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum reservieren |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
| Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kältekondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
