Art der doppelten Membranimpuls-Ventil-Solenoid-Impuls-Ventil-QG-Z-50S/62S/76S Reihen-GOYEN

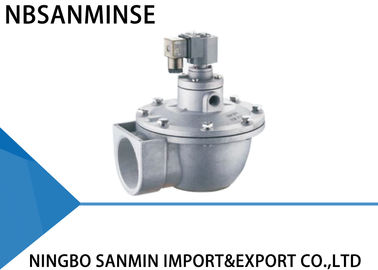

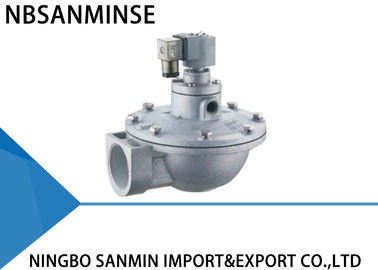

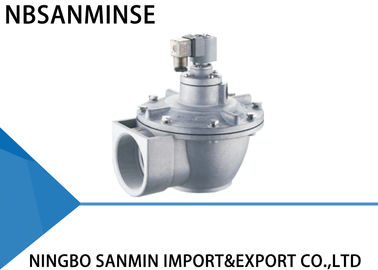

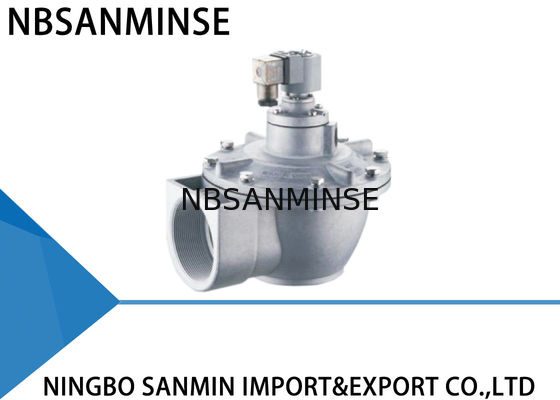

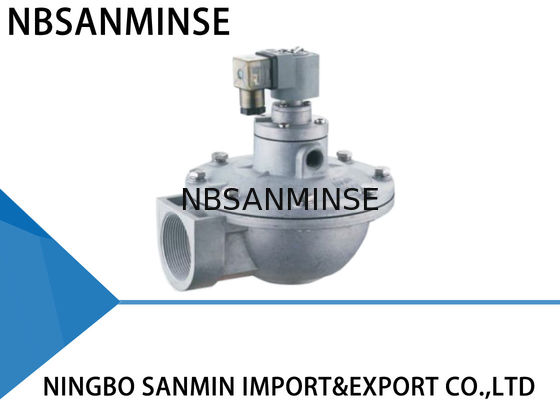

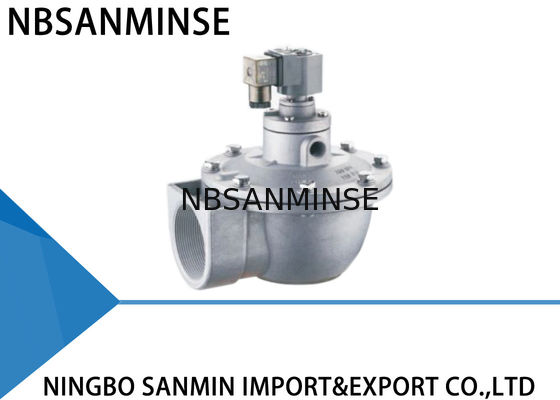

Doppelmembran-Impulsventil, Magnetventil QG-Z-50S / 62S / 76S Serie, GOYEN Typ

GOYEN ähnlicher Typ

Rechtwinklig

Umgebungstemperatur: -25~60℃. Kundenspezifisch für niedrigere oder höhere Temperaturen

Relative Luftfeuchtigkeit: ≤85%

Arbeitsmedium: Saubere Luft

Spannung: AC220V/DC24V/AC110V/AC24V. Kundenspezifisch

Schutzart: IP65

Membranlebensdauer: Über eine Million Zyklen

Cv/Kv: Rufen Sie uns für Details an

Materialkonstruktion

Gehäuse: ADC12 Druckguss

Anker: 430 FR Edelstahl

Membran: Nitril oder Viton

Feder: 321 Edelstahl

Befestigungselemente: 302 Edelstahl

Häufige Fehler und Fehlerbehebung

Während der Installation und Inbetriebnahme

Fehlererscheinungen

1. Die Ventile können nicht alle geöffnet werden, aber der führende Teil funktioniert.

2. Einige Ventile funktionieren nicht, die anderen sind normal.

3. Die Ventile können nicht alle geschlossen werden. Es gibt Leckagen. Es gibt keine Möglichkeit, eine Gasglocke zu bilden.

4. Einige Ventile können nicht geschlossen werden. Es gibt Leckagen.

5. Ein Ventil schließt sich langsam.

1. Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.

1. Überprüfen Sie den Gasglockendruck, ob er zu niedrig ist.

2. Überprüfen Sie die Verbindung der Ventilspule und die Spule

3 (1). Y-Ventil. Einige Ventile für die gleiche Gasglocke lecken, was zu Leckagen bei allen Ventilen führt.

3 (2). Z-Ventil. Der Einlass und die Blasdüse des Ventils sind falsch herum installiert.

4. Schmutz oder Ablagerungen auf der Membran blockieren den beweglichen Eisenkern.

5. Die Membranöffnung ist blockiert.

1. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör bei Bedarf.

1. Überprüfen Sie die Leckage

2. Ersetzen Sie das Zubehör

3 (1). Überprüfen Sie die Leckage

3 (2). Neu installieren

4. Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung.

5. Spülen Sie die Membranöffnung

Während der Nutzungsdauer

Fehlererscheinungen

1. Einige Ventile lecken. Die Membran kann nicht dicht schließen und das Ventil ist immer leicht geöffnet.

2. Spule ist heiß und durchgebrannt.

3. Spannung liegt an, aber das Ventil funktioniert nicht.

4. Die Umgebungstemperatur liegt unter -20℃. Das Ventil leckt und kann sich nicht öffnen.

Mögliche Ursache

1. Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.

2. Es wurde zu lange eingeschaltet.

3. Membran ist beschädigt und die Öffnung ist blockiert.

4. Die Umgebungstemperatur ist zu niedrig und es gibt Frost im Ventil.

Fehlerbehebung

1. Reinigen Sie die Membran und prüfen Sie, ob das Membranstück vollständig ist. Überprüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör bei Bedarf.

2. Überprüfen Sie den Betriebszustand des Steuerungssystems.

3. Ersetzen Sie das Zubehör rechtzeitig.

4. Achten Sie auf Isolierung und Aufrechterhaltung der richtigen Temperaturen.

Warum uns wählen

1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.

2: Großer Lagerbestand für schnellen Versand.
3: Hohe Qualität zu wettbewerbsfähigen Preisen.
4: Musterbestellung und Kleinmengenbestellung sind akzeptabel.
5: Zuverlässige Qualität garantiert und aktiver Kundendienst

6: Ein Jahr Qualitätsgarantie
F: Könnten Sie kostenlose Muster anbieten?

A: Ja,

aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang ist

Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen,Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl Fittingen, Manometernetc.F:

Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl, Messing, Aluminium

Materialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasserventile /pneumatische Ventile/ Luftzylinder / Hydraulikventile / HydraulikakkumulatorenProdukte und so weiter. F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Markenartikel, Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:Gibt es eine Garantie?A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.

F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches gerades Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan A: 1MPa=10bar≈145psi≈10kg

F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung heiß, starke Vibrationen usw.

F:

Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?

Schwerpunkt

Gegenmaßnahmen für Hochtemperaturumgebungen

Gegenmaßnahmen für extrem kalte UmgebungenDichtungen Fluorkautschuk, PTFE

Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan Schmierung
