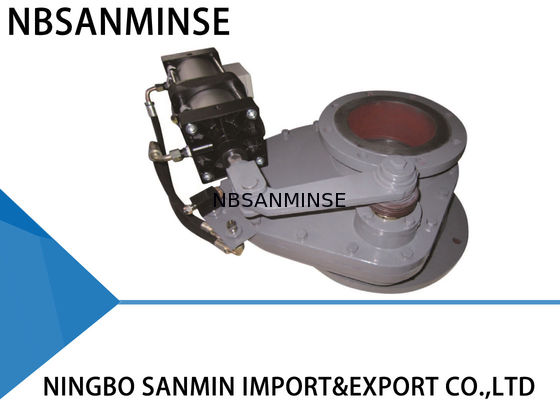

SMDF-DNB-J Doppelschieberventil mit geringer Anlauflast für Aschefördersysteme
Produktionsinformationen
Das rotierende Schieberventil verwendet eine Reibpaarstruktur aus Keramik oder Hartmetall, was es abriebfester und dichter macht. Aufgrund der einzigartigen Struktur benötigt es nur eine geringe Anlauflast. Außerdem sammelt sich aufgrund desselben Grundes kaum Asche im Ventilkörper an. All diese Merkmale machen das rotierende Schieberventil langlebig.
Funktionsprinzip
Der Aktuator bewegt den Stiel und den Hebelarm um eine Vierteldrehung, was die Scheibe antreibt. Die gesamte Dichtfläche der Scheibe steht durch die Kraft von Schraubenfedern ständig in Kontakt mit dem Sitz oder der Auflage. Diese Federn ermöglichen eine vertikale Bewegung der Scheibe. Dies gleicht die thermische Ausdehnung und Kontraktion der Ventilkomponenten aus und überwindet auch die Wirkung von Gegendruck, für den es ausgelegt wurde, sowie Unterschiede zwischen den Dichtflächen. Unterschiede in den tangentialen Reibungskräften zwischen Scheibe und Sitz bewirken, dass sich die Scheibe auf ihrem Sitz dreht, während das Ventil zyklisch arbeitet, wodurch Prozessmaterial, das sich ansammeln könnte, abgeschert und abgewischt wird. All diese Merkmale machen das rotierende Schieberventil langlebig. Es wird eine zuverlässige Unterstützung für Ihr System bieten.
Anwendungen
Das rotierende Schieberventil kann in Aschefördersystemen in Wärmekraftwerken eingesetzt werden. Es kann auch in Bergwerken, Zementwerken, Kalkwerken, metallurgischen Betrieben, chemischen Fabriken und anderen Bereichen, in denen ätzende oder abrasive Asche gefördert werden muss, eingesetzt werden.
Technische Parameter
. Maximaler Betriebsdruck: 1,0 MPA
. Maximaler Prüfdruck: 1,5 MPA
. Betriebstemperatur: ≤ 200°C
. Dichtheitsprüfdruck: 1,1 MPA
Installation
1. Lesen Sie vor der Installation dieses Handbuch sorgfältig durch und überprüfen Sie den Zustand des pneumatischen Aktuators.
2. Stellen Sie sicher, dass die Flanschabmessungen, der maximale Betriebsdruck und der Innendurchmesser den Anforderungen entsprechen.
3. Stellen Sie die Schrauben und Muttern nicht ein. Stellen Sie sicher, dass die Mittelpunkte der beiden Rohrleitungen und des Ventils koaxial sind. Die Flanschfläche sollte glatt und horizontal sein, ohne nennenswerte Neigung, um sicherzustellen, dass das Ventil gut befestigt ist und funktioniert. Außerdem sollten die Schrauben symmetrisch angezogen werden.
4. Pumpen Sie nach der Installation Luft in die beiden Lufteinlässe des pneumatischen Aktuators und stellen Sie sicher, dass die Ventilplatte ordnungsgemäß funktioniert.
5. Wenn der Steuerschalter installiert ist, stellen Sie sicher, dass seine Parameter mit der externen Stromversorgung übereinstimmen und er im vollständig geöffneten oder vollständig geschlossenen Zustand ordnungsgemäß funktioniert.
Fehlerbehebungsmethode
| Probleme |
Ursache |
Fehlerbehebungsmethode |
| Undichtigkeit |
Fremdkörper |
Fremdkörper entfernen |
| Dichtring ungültig |
Dichtring ersetzen |
| Ventilkernabrieb |
Ventilkern ersetzen |
| Ventil kann nicht geöffnet oder geschlossen werden |
Drehbare Teile werden locker oder ungültig |
Teile einstellen oder ersetzen |
| Unzureichender Druck oder Leckage |
Luftversorgungsleitung prüfen und reparieren |
| Pneumatische Komponenten altern oder werden ungültig |
Entsprechende pneumatische Komponenten ersetzen |
Einbaumaße und Übersicht
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Hauptkomponenten und Materialien
| NR. |
Artikel |
Material |
NR. |
Artikel |
Material |
| 1 |
Oberes Ventilkörper |
Sphäroguss |
5 |
Unteres Ventilkörper |
Sphäroguss |
| 2 |
Dichtring |
Keramik oder Legierung |
6 |
Drehwelle |
45# Stahl |
| 3 |
Ventilplatte |
Keramik oder Legierung |
7 |
Dreharm |
Sphäroguss |
| 4 |
Schwingarm |
Sphäroguss |
8 |
Pneumatischer Aktuator |
Aluminium |
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen,Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Ölanschlüssen, Manometernusw.F:
Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl,Messing, Aluminium
Materialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasserventile /pneumatische Ventile/Luftzylinder /Hydraulikventile/Hydraulikakkumulatorenund so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Dichtungen G-Gewinde ist ein zylindrisches Rohr für nicht abgedichtete Verbindungen; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetspulen? A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Umgebungen mit hohen oder extrem niedrigen Temperaturen zu beachten?
SchwerpunktGegenmaßnahmen für Umgebungen mit hohen Temperaturen Gegenmaßnahmen für extrem kalte Umgebungen
Dichtungen Fluorkautschuk, PTFE
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgung Behandlung |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
|
