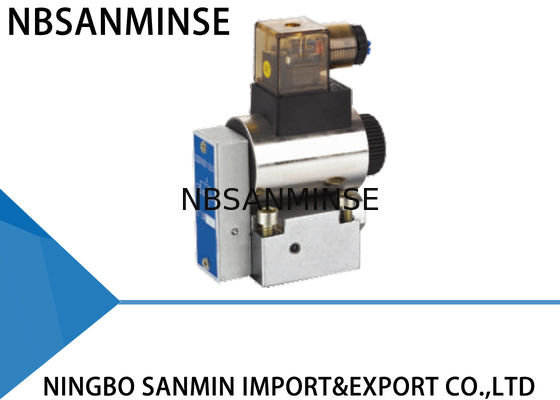

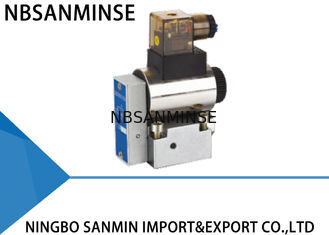

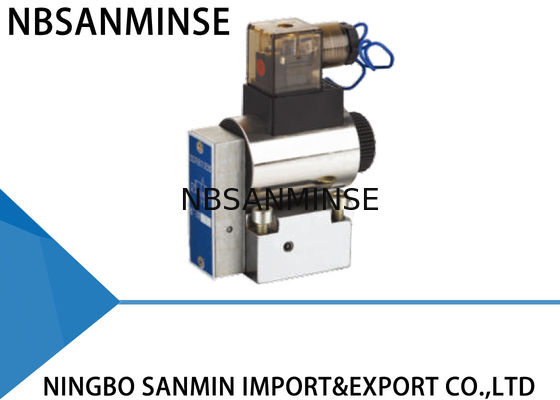

DC 24 Volt-Ball-hydraulisches Magnetventil-normalerweise offenes/schloss 23QDF 24QDF

DC 24 Volt Kugel-Magnetventil Schließer / Öffner 23QDF 24QDF

Einleitung

1. Die Magnetkugelventile 23QDF6 und 24QDF6 werden in 2-Wege-Ventilcartridge-Einheiten mit Mineralöl als Arbeitsmedium eingesetzt, um die Pilotsteuerung von Leckagen zu realisieren. Während sie den Bedarf an Druckabfall und Durchflussregelung erfüllen, können sie auch zur Steuerung der Richtungen anderer Aktoren dienen.

2. Die Kugel-Magnet-Umschaltventile W23QDF6 und W24QDF6 werden aus korrosionsbeständigen Materialien und mit spezieller Verarbeitung hergestellt und sind daher für die Arbeit mit nicht-mineralölischen Medien wie emulgierter Flüssigkeit, wasserbasiertem Hydrauliköl und sogar für den Einsatz in pneumatischen Steuereinheiten geeignet.

Modellbezeichnung

1. Für den Einsatz bei Umgebungstemperaturen von – 20 ~ + 40 °C, relativer Luftfeuchtigkeit ≤ 95 % und ohne Einwirkung von Verwitterung oder explosivem Gas.

2. Der Magnet ist für den Langzeitbetrieb ausgelegt.

3. Die Nenn-Umschaltfrequenz des Magnetventils beträgt 120 Zyklen/min bei einer Einschaltdauer von 60 %.

4. Der Schwankungsbereich der Arbeitsspannung des Magneten beträgt + 60 % ~ -15 % der Nennarbeitsspannung.

5. Zuverlässiges Umschalten für 2 × 104 Zyklen unter gegebenen Bedingungen.

1) Unter der Last des Nennarbeitsdrucks;

2) Bei Betrieb unter Nennarbeitsspannung;

3) Bei einer Einschaltdauer von 60 % und einer Umschaltfrequenz des Ventils von 120 Zyklen/min;

4) Bei einer Umgebungstemperatur von 40 °C

Haupttechnische Daten

Bei der Bestellung muss der Käufer die Beschreibung, das Modell, den Steckmechanismus, den Nenndruck und die Bestellmenge angeben. Der Buchstabe "W" muss vor der Modellbezeichnung hinzugefügt werden, wenn das Ventil für die Arbeit mit nicht-mineralölischen Medien (wie emulgierte Flüssigkeit und wasserbasierte Flüssigkeit) benötigt wird.

F: Könnten Sie kostenlose Muster anbieten?

A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsbereich?

A: Unser Geschäftsbereich istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting,Manometern usw.

F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,

,Messing, Aluminium Materialbearbeitung.wie Hochdruck-Ventile / Magnetventile / elektrische Ventile / Wasser-/ Pneumatikventile/Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.

F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?

A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

F:

Gibt es eine Garantie?

Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT, NPT und G-Gewinden?

A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?

A: 1MPa=10bar≈145psi≈10kg

F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung

heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?

Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
