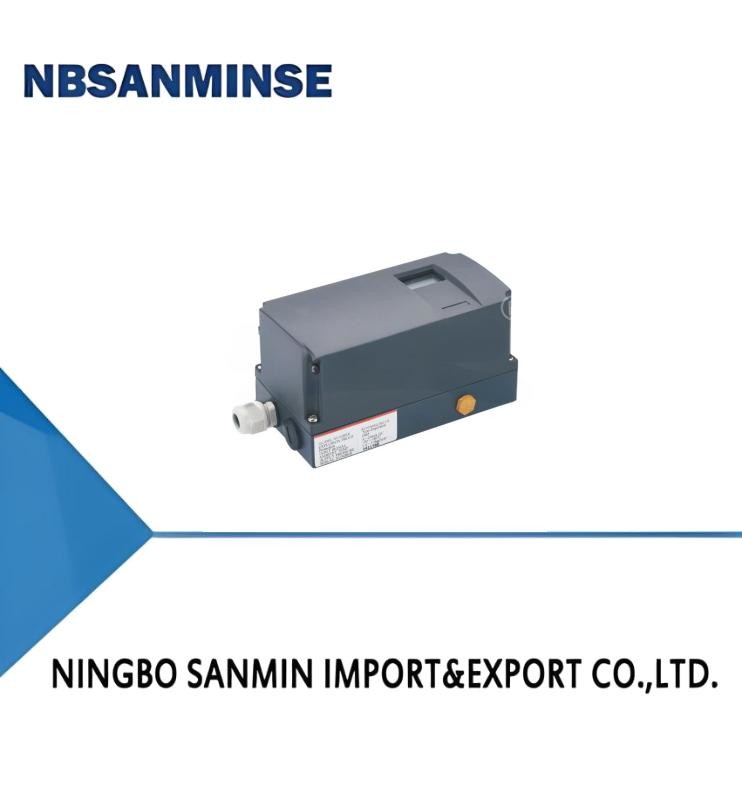

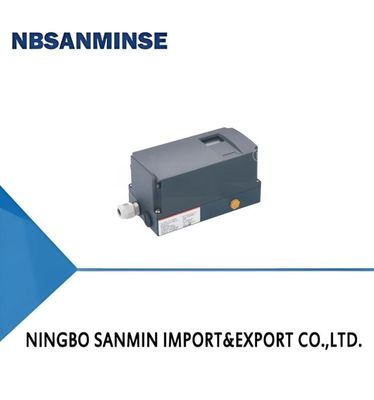

CN5000 Intelligentes elektrisches Ventilortungsgerät

1, Dieser Lokalisierer hat eine interne volle digitale Steuerung, hohe Zuverlässigkeit, gute Stabilität, kleines Volumen, geringes Gewicht usw.

2. Bequem Dubugging. Ohne Werkzeuge, drücken Sie einfach die Locator-Schnittstelle auf ein paar Tasten, kann das Debugging abschließen.

3Die Funktionen sind einfach einzurichten und die Einstellung der Reaktionsart ist/wenn, der Ventil-Typ offen/nahe, die Ausgangscharakteristik, die Geradefahrt oder der Schlagwinkel sowie die direkten Einstellungen sind einfach.

Erstens, Produktübersicht

CN5000 Intelligenter elektrischer Ventilpositionierer, vollständig digital bedient und betrieben, geeignet für die Geradebewegung oder den Winkel von pneumatischen Aktoren.Einmalige und doppelte Wirkungsweise bei VerwendungDer Lokalisierer ist ein zweischnüriges Instrumentationssystem, das PlD-Regulierungsfunktion bietet, aber als Regler und Positionierer des hochintelligenten Steuergeräts.Lokalisierer 4 ~ 20 mA durch die Eingangssignale zur Steuerung, PlD-Steuerung durch + 24 VDC Stromversorgung Ausgang Serie Schaltung mit dem Sender,Es wird zusätzlich zum kompletten Steuerelement das Stromsignal in die Hauptfunktionen des Antriebsregulators umgewandelt., hat entsprechend der Ventilstielreibung bei der Arbeit,Ausgleich durch die durch die unausgewogene Kraft verursachte Veränderung des mittleren Drucks, so dass die Ventilöffnung, die dem Regler-Ausgangssteuerungssignal entspricht, die richtige Positionierung erreichtUnterstützt das HART-Kommunikationsprotokoll.

* Die obigen Parameter bei einer Atmosphärentemperatur von 20 °C bei 760 mm Hg, relativer Luftfeuchtigkeit von 65% RH als Benchmark.

Drittens: Installationsanweisungen

1Die Hauptschachtverbindung zum Ortungsgerät ist mit pneumatischen Aktoren verbunden.

2. Drücken Sie die Tastenkombination "+" und "_", um das Ventil in der Öffnungshälfte zu betätigen, beobachten Sie den Anzeigewert, ob er in 50% liegt, wenn nicht, drehen Sie den Gang und halten Sie ihn innerhalb dieses Bereichs;Drücken Sie das "+" mit der Tastenkombination "_", die Ventilpositionswerte des Antriebsventilbeobachtungsbildschirms liegen im Rahmen der folgenden Änderung: A,Gleichlauf (20%-80%). B, Der Zugwinkel (5%-95%).

3. Halten Sie gleichzeitig die Funktionstasten gedrückt und die "+"-Taste länger als 5 Sekunden, starten Sie die automatische Initialisierung.

4. Nach erfolgreicher Initialisierung nach FlNSH, drücken Sie Funktionsmodell ist größer als 5 Sekunden bis zum Ausgang.

5. Halten Sie die Funktionstaste mehr als 5 Sekunden gedrückt, um das Menü zu betreten, klicken Sie auf "+3key changes value, and then click"-"key recovery value. Drücken Sie die Modus-Taste mehr als 5 Sekunden, um zu speichern und kann.

0Standard

Funktion

N Gewohnheitsart

0Quarterturen Anlage der Anlage

(die vom Käufer maßgeschneiderte Größe)
