TL5228 Druckregler für Meeresdruckschalter
ContPerson : Ina Chen
Telefonnummer : 0086-15168536055
WhatsApp : +8615168536055
Detailinformationen |
|||
Working viscosity: | <1×10-3m2/s | Switching element: | microswitch |
---|---|---|---|
Medium temp.: | 0~90℃ | Repeatability error: | ±2.5% |
Produkt-Beschreibung
Übersicht

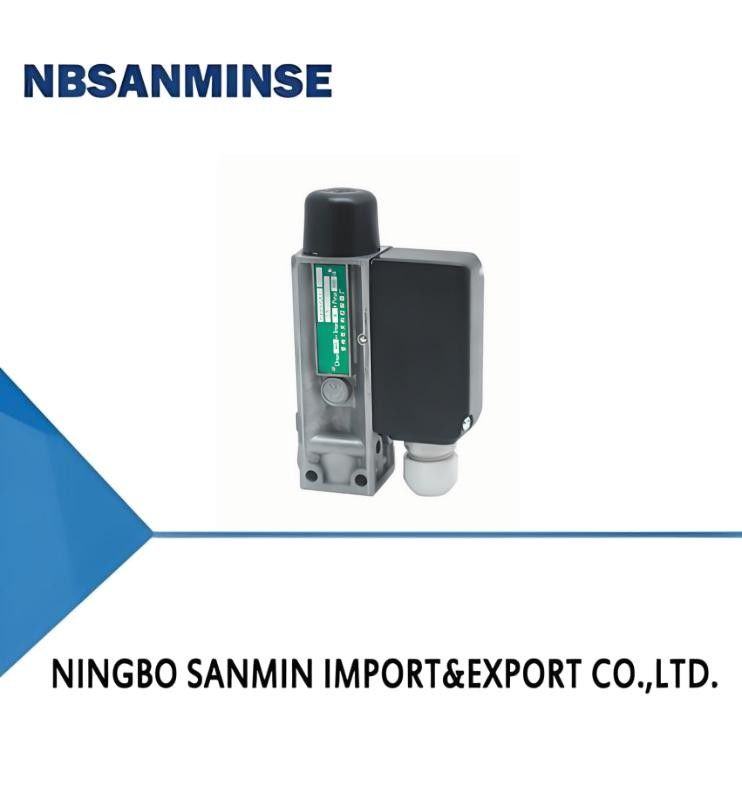

Der TL0515-Druckschalter/Druckspeicher verwendet einen undichtem Kolben-Sensor, der für neutrale Gase wie Ölnebel, Druckluft, Hydrauliköl, Wasserölemulsion,und flüssige Medien mit guter Schmierleistung, die keine ätzende Wirkung auf Drucksensormaterialien haben.
Der Einstellwert des TL0515-Druckschalters/Druckregler ist einstellbar, mit einem Einstellbereich von 0,5-25MPa. Kompaktes Bauwerk, geringe Größe und gute Antivibrationsleistung.
Haupttechnische Leistung
Arbeitsviskosität | < 1 × 10-3m2/s |
---|---|
Schaltfläche | Mikroschalter |
Schutzniveaus durch die Gehäuse | IP54 ((Konform mit DIN40050 und gleichwertig mit IP54 in GB4208) |
Durchschnittliche Temperatur | 0° 90°C |
Umgebungstemperatur | -5°C ∼50°C (Schlussverschlussring) -30°C~50°C ((GLYBohrverschlussring) |
Antivibrationsleistung | Höchstgeschwindigkeit 100 m/s2 |
Standort der Anlage | Die Druckoberfläche ist senkrecht nach unten gelegt (eine Neigung von 15 ° zulässig) |
Wiederholbarkeitsfehler | ± 2,5% |
Kontaktkapazität | AC 220V 6A ((Widerstand) |
Spezifikationen
Schaltunterschied nicht einstellbar
Einstellwertbereich (MPa) | Schaltunterschied nicht größer als (MPa) | **Erlaubter Druck 1 (MPa) | Schaltfrequenz/Minute | Drucksensormaterial | Druckschnittstelle Typ 2 | Innerer Schnittstellenfaden | Gewicht (kg) | Zeichnungsnummer der Umrissdimensionen | Bestellkatalognummer | ||
---|---|---|---|---|---|---|---|---|---|---|---|
Gehäuse | Siegelring | Klemmen | |||||||||
Der eingestellte Wert wird mit der sechsseitigen Steckdose-Schraube mit Kunststoffschutzdeckel eingestellt: | |||||||||||
0.5·7 | 1.2 | 25 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | Ich... | G1/4 | 0.4 | 01 | Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt. |
0.5·7 | 1.2 | 25 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | P | - | 0.4 | 02 | Die in Artikel 1 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt. |
1 ¢ 16 | 1.8 | 25 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | Ich... | G1/4 | 0.4 | 01 | Die in Artikel 1 Absatz 1 Buchstabe b genannten Maßnahmen gelten nicht. |
1 ¢ 16 | 1.8 | 25 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | P | - | 0.4 | 02 | Die in Artikel 1 Buchstabe b genannten Maßnahmen gelten nicht. |
5 ¢ 25 | 1.6 | 34 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | Ich... | G1/4 | 0.4 | 01 | Die in Artikel 1 Absatz 1 Buchstabe b genannten Maßnahmen gelten nicht. |
5 ¢ 25 | 1.6 | 34 | 20 | Aluminium | Nitrilkautschuk | aus rostfreiem Stahl1Cr18Ni9Ti | P | - | 0.4 | 02 | Die in Artikel 1 Absatz 1 Buchstabe b genannten Maßnahmen gelten nicht. |
Anmerkung: Bei praktischen Arbeiten darf selbst ein kurzer Spitzendruck diesen Wert nicht überschreiten.
2 I-Schnittstelle ist der innere Gewinde P-Schnittstelle ist die Flansche.
3 Spezifikation für den GLydring-Dichtungsring.
01
02
03
