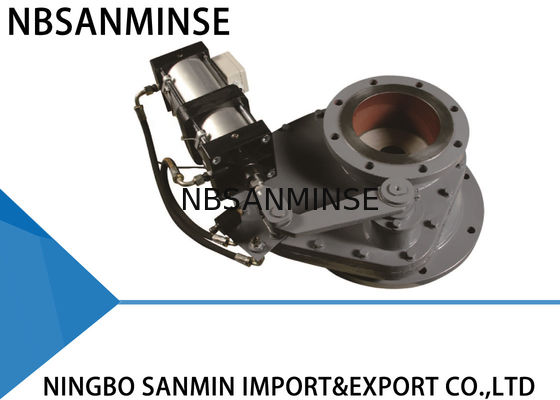

Hochleistungs-Doppelscheibenventil Temperatur ≤ 200°C SMDF-DNA-J
Informationen über die Produktion
Das Drehscheibenventil verwendet eine keramische oder harte Metallreibungspaarstruktur, die es abrasiver und dicker macht. Es benötigt nur eine kleine Startbelastung, da die Struktur einzigartig ist.Außerdem...Diese Eigenschaften machen das Drehscheibenventil langlebig.
Funktionsprinzip
Der Antrieb bewegt den Stamm und den Hebelarm um eine Vierteldrehung, was die Scheibe antreibt.Die gesamte Dichtfläche der Scheibe ist durch die Kraft von gewickelten Federn ständig mit dem Sitz oder dem Pad in Berührung.Diese Federn lassen die Scheibe vertikal bewegen.Dies kompensiert die thermische Ausdehnung und Kontraktion der Ventilkomponenten und überwindet auch die Wirkung von Gegendruck, für den sie konzipiert wurde, und zwischen den Dichtungsflächen.Unterschiede in den Reibungskräften zwischen der Tangenzscheibe und dem Sitz führen dazu, dass sich die Scheibe während der Ventilzyklen auf ihrem Sitz dreht und dadurch jedes anhäufende Prozessmaterial abschlägt und wegwischt.All diese Eigenschaften machen das Drehscheibenventil langlebig.Es wird Ihr System zuverlässig unterstützen.
Anwendungen
Das Drehscheibenventil kann in der Aschentransportanlage in thermischen Kraftwerken eingesetzt werden. Es kann auch in Minen, Zementanlagen, Kalkwerken, metallurgischen Anlagen,Chemiefabrik und andere Felder, die Kaust- oder Schleifasche transportieren müssen .
Technische Parameter
Höchstbetriebsdruck: 1,0 MPa
Maximaler Prüfdruck: 1,5 MPa
Betriebstemperatur: ≤ 200°C
Leckageprüfdruck: 1,1 MPa
Einrichtung
1. Bitte lesen Sie vor der Montage sorgfältig dieses Handbuch und überprüfen Sie den Zustand des pneumatischen Aktoren.
2. Stellen Sie sicher, dass die Abmessungen der Flansche, der maximale Betriebsdruck und der innere Nenndurchmesser den Anforderungen entsprechen.
3. Passen Sie die Bolzen und Muttern nicht an. Und stellen Sie sicher, dass die Mitte der beiden Rohrleitungen und das Ventilzentrum koaxial sind. Die Flanschoberfläche sollte glatt und horizontal ohne relativ große Neigung sein,Für sicherstellen, dass das Ventil fest und funktionieren kann Außerdem sollten die Schrauben symmetrisch befestigt sein.
4Nach der Installation pumpen Sie Luft in die beiden Lufteinlässe des pneumatischen Aktoren und stellen Sie sicher, dass die Ventilplatte ordnungsgemäß funktioniert.
5. Wenn der Steuerschalter installiert ist, stellen Sie sicher, dass seine Parameter der externen Stromquelle entsprechen und dass er bei vollständigem Öffnen oder vollständigem Schließen ordnungsgemäß funktionieren kann.
Fehlerbehebung
| Probleme |
Ursache |
Fehlerbehebung |
| Leckage |
Fremdkörper |
Fremdkörper entfernen |
| Siegelwascher ist ungültig. |
Ersetzen Sie die Dichtungsspülmaschine |
| Abnutzung der Ventilkerne |
Ersetzen Sie den Ventilkern |
| Ventil kann nicht geöffnet oder geschlossen werden |
Drehbare Teile werden flexibel oder ungültig |
Anpassen oder Ersetzen der relativen Teile |
| Unzureichender Druck oder Leckage |
Überprüfung und Reparatur von Luftversorgungslinien |
| Pneumatische Bauteile werden alt oder unbrauchbar |
Ersetzen der entsprechenden pneumatischen Komponenten |
Anlageabmessung und -umriss
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Hauptkomponenten und Materialien
| Nein, nicht wirklich. |
Artikel |
Material |
Nein, nicht wirklich. |
Artikel |
Material |
| 1 |
Oberer Ventilkörper |
mit einer Breite von nicht mehr als 20 mm |
5 |
Unterhalb des Ventilkörpers |
mit einer Breite von nicht mehr als 20 mm |
| 2 |
Siegelring |
mit einer Breite von nicht mehr als 15 mm |
6 |
Drehwelle |
45# Stahl |
| 3 |
Ventilplatte |
mit einer Breite von nicht mehr als 15 mm |
7 |
Dreharm |
mit einer Breite von nicht mehr als 20 mm |
| 4 |
Schwungarm |
mit einer Breite von nicht mehr als 20 mm |
8 |
Pneumatischer Aktor |
Aluminium |
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
