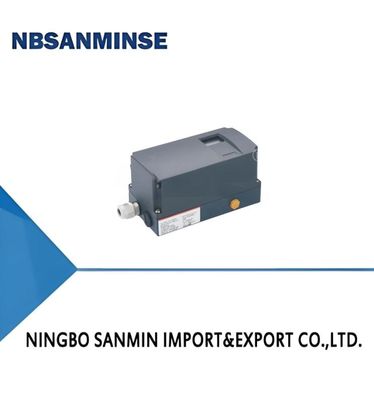

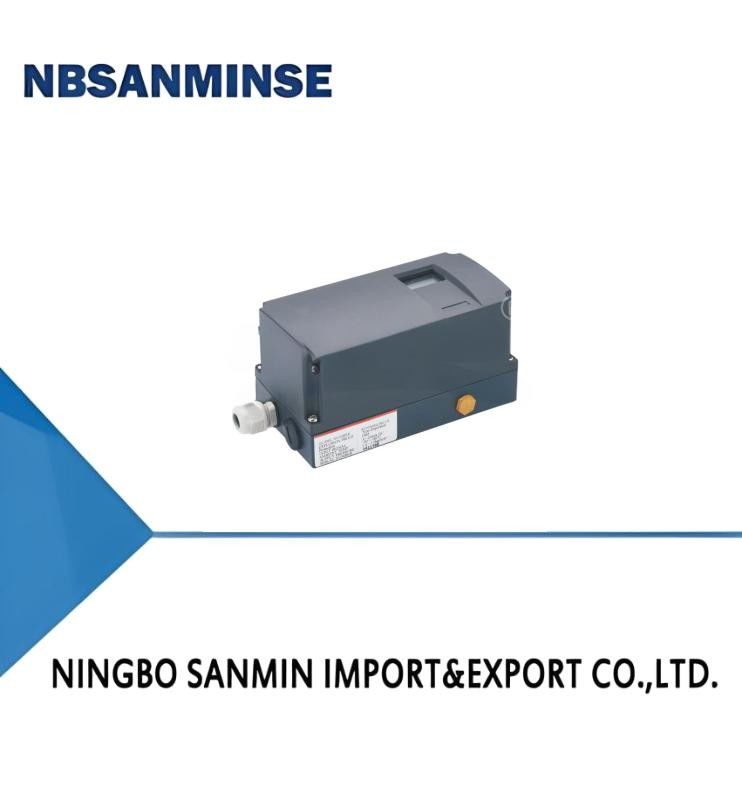

CN5000 intelligenter elektrischer Stellungsregler |
|
|
1. Dieser Stellungsregler verfügt über eine interne volldigitale Steuerung, hohe Zuverlässigkeit, gute Stabilität, geringes Volumen, geringes Gewicht usw.
2. Bequeme Inbetriebnahme. Ohne Werkzeuge können Sie die Inbetriebnahme durch einfaches Drücken einiger Tasten auf der Benutzeroberfläche des Stellungsreglers abschließen.
3. Die Funktionen sind einfach einzustellen und anzupassen: Reaktionsweise, Ventilöffnungs-/Schließtyp, Ausgangskennlinie, geradliniger oder winkliger Hub sowie direkte Einstellungen.
|
|
Erstens, Produktübersicht
Der intelligente elektrische Stellungsregler CN5000 verwendet eine volldigitale Bedienung und Steuerung, geeignet für geradlinige oder winklige pneumatische Aktoren. Kann für einfach- und doppeltwirkende Ausführungen verwendet werden. Der Stellungsregler ist ein Zweidraht-Instrumentierungssystem, das eine PID-Regelfunktion bietet und als hochintelligentes Steuergerät für Regler und Stellungsregler dient. Der Stellungsregler steuert über Eingangssignale von 4-20 mA, die PID-Regelung erfolgt über die +24 VDC Stromversorgung, die in Reihe mit dem Transmitter geschaltet ist. Gleichzeitig wandelt er neben dem vollständigen Ausgangsstromsignal des Reglers die Hauptfunktionen des Antriebsreglers um und sorgt dafür, dass die Ventilöffnung entsprechend den Steuersignalen des Reglerausgangs die korrekte Positionierung erreicht, indem er Reibung am Ventilschaft, Offset durch Druckänderungen des Mediums und unausgeglichene Kräfte ausgleicht. Unterstützt das HART-Kommunikationsprotokoll.
|
| Modell |
CN5000 |
| Funktionsform |
Einfachwirkend |
Doppeltwirkend |
| Eingangssignal |
4-20mADC |
| Minimales Stromsignal |
3,0 mA (Standardtyp), 3,8 mA (HART) |
| Luftzufuhrdruck |
1,4-7 kgf/cm² (0,14-0,7 MPa) |
| Hub |
10-150 mm |
0-60° 0-90° |
| Stromversorgungsschnittstelle |
G1/2, NPT 1/2 (optional) |
Hysterese-Fehler |
±0,5 % F.S. |
| Luftzufuhrschnittstelle |
NPT 1/4 (optional) |
Wiederholgenauigkeit |
±0,3 % F.S. |
| Schutzart |
IP65 |
Output-Kennlinie |
Linear, gleichprozentig, Schnellöffnung |
| Explosionsschutzart |
Ex ia II CT6 Gb |
Erdbebensicherheitsstufe |
6G |
| Lagertemperatur |
-40-80°C |
Kommunikation (optional) |
HART-Kommunikation |
| Materialverarbeitung herstellen.rbeitstemperatur |
-30-70°C |
Rückmeldung |
4-20mA (DC24V) |
| Umgebungsfeuchtigkeit |
5-95 % RH (bei 40°C) |
Material |
Aluminiumlegierung |
| Linear |
±1 % F.S. |
Materialverarbeitung herstellen.ewicht |
1,5 kg |
| Impedanz |
Normal 3250/20mA DC, HART 340/20mA DC |
Farbe |
Epoxid-Polyester-Pulverbeschichtung |
|
* Die oben genannten Parameter gelten bei einer Umgebungstemperatur von 20 °C, einem atmosphärischen Druck von 760 mmHg und einer relativen Luftfeuchtigkeit von 65 % RH als Referenz.
Drittens, Installationsanweisungen
1. Die Hauptwelle wird mit dem pneumatischen Aktuator verbunden. Die Ausgangsrohrverbindungen dürfen keine Leckagen aufweisen.
2. Drücken Sie die Tastenkombination "+" und "_", um das Ventil zur Hälfte zu öffnen. Beobachten Sie, ob der angezeigte Wert 50 % beträgt. Wenn nicht, drehen Sie das Einstellrad, um ihn in diesen Bereich zu bringen. Drücken Sie die Tastenkombination "+" und "_", um die Ventilposition auf dem Bildschirm zu beobachten, die Werte sollten sich im folgenden Bereich ändern: A, Geradliniger Hub (20 %-80 %). B, Winkliger Hub (5 %-95 %).
3. Halten Sie gleichzeitig die Funktionstaste und die Taste "+" länger als 5 Sekunden gedrückt, um die automatische Initialisierung zu starten.
4. Nach erfolgreicher Initialisierung drücken Sie FINISH, dann die Funktionstaste länger als 5 Sekunden, um zu beenden.
5. Halten Sie die Funktionstaste länger als 5 Sekunden gedrückt, um in das Menü zu gelangen. Klicken Sie auf die Taste "+", um den Wert zu ändern, und klicken Sie dann auf die Taste "-", um den Wert wiederherzustellen. Drücken Sie die Modustaste länger als 5 Sekunden, um zu speichern und zu beenden.
|
| Modell |
Funktionsform |
Ausgabekennlinie |
AktionsartSchutzart |
Elektrische Schnittstelle |
Gas |
RohrleitungsschnittstelleInstallationsart |
CN5000 |
| 0Standard |
Funktion
Geradliniger Hub
|
S Einfachwirkend |
N Normaler Typ |
1 G1/2 (optional)
|
1 Rc1/4 (optional) |
0 Standard-Montagezubehör (geradlinig) |
1 Ventilpositionsrückmeldefunktion |
| R Winkliger Hub |
D Doppeltwirkend |
A Eigensicherer Typ |
2 NPT1/2 (optional) |
2 NPT 1/4 (optional) |
0 Montagezubehör (Form siehe Foto) |
2 HART |
| _____ |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
_____ |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
(Käuferkundenspezifische Größe)
3 Ventilpositionsrückmeldung + HART
|
| _____ |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
F: Könnten Sie kostenlose Muster anbieten? |
A: Ja,
aber es hängt von den Produkten ab. Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich ist der
Service von Exporteur-Automatisierungsteilen mit vollen Containern und der Verkauf vonLuftzylindern, Luftaufbereitungseinheiten, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Ölfitting, Druckmessgeräten usw.F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl,
Messing, AluminiumMaterialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /
Wasserventile /pneumatische Ventile / Luftzylinder / Hydraulikventile / HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist. F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:Gibt es eine Garantie?A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
heiße Umgebung, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen
Dichtungen
Fluorkautschuk, PTFE
Niedertemperatur-Nitril, Silikonkautschuk, PolyurethanSchmierung Hochtemperatur-Syntheseschmierfett (geringe Verdampfung)
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) Luftaufbereitung
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit thermischen Isoliermaterialien umwickeln |
|
|
|
|
|
|
|
|
|
|
