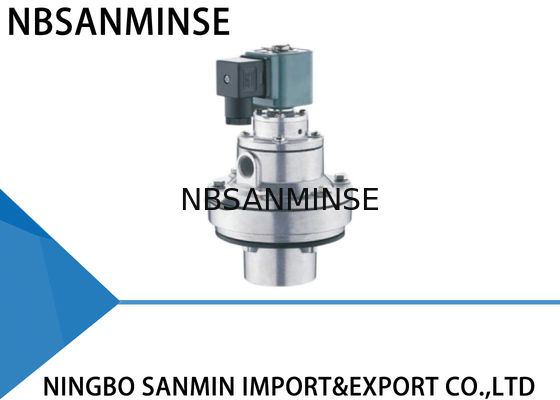

QD - Y - 40S / 50S / 62S / 76S / 102S SBFEC Ähnlicher Typ Eingebauter Doppelmembran-Typ
Technische Parameter
|
Rechtwinklig |
Eingebaut |
Inline |
Stecker |
| Auslegungsdruck |
0,3~0,8 MPa |
0,2~0,8 MPa |
0,3~0,8 MPa |
0,2~1,0 MPa |
| Betriebsdruck |
0,3~0,6 MPa |
0,2~0,6 MPa |
0,3~0,6 MPa |
0,2~0,6 MPa |
| Umgebungstemperatur |
-25~60℃ Kundenspezifisch für niedrigere oder höhere Temperaturen |
| Relative Luftfeuchtigkeit |
≤85% |
| Arbeitsmedium |
Saubere Luft |
| Spannung |
AC220V/DC24V/AC110V/AC24V Kundenspezifisch |
| Schutzart |
IP65 |
| Membranlebensdauer |
Über eine Million Zyklen |
| Cv/Kv |
Rufen Sie uns für Details an |
Materialkonstruktion
Gehäuse: ADC12 Druckguss
Anker: 430 FR Edelstahl
Membran: Nitril oder Viton
Feder: 321 Edelstahl
Befestigungselemente: 302 Edelstahl
Für alle Ventile werden hochwertige Membranen ausgewählt und verwendet, wobei jedes Teil in jedem Herstellungsverfahren geprüft und gemäß allen Verfahren in die Montagelinie gebracht wird. Jedes fertige Ventil wird einem elektrischen Blasentest unterzogen.
| Nutzungsdauer |
Fehlererscheinungen |
Mögliche Ursache |
Fehlerbehebung |
| Während der Installation und Inbetriebnahme |
Die Ventile können nicht alle geöffnet werden, aber der führende Teil bewegt sich. |
Prüfen Sie den Gasdomdruck auf zu niedrigen Wert. |
Prüfen Sie auf Leckagen |
| Einige Ventile funktionieren nicht, die anderen sind normal. |
Prüfen Sie die Ventilspulenverbindung und die Spule |
Zubehör ersetzen |
| Die Ventile können nicht alle geschlossen werden. Es gibt Leckagen. Es ist nicht möglich, einen Gasdom aufzubauen. |
Y-Ventil. Einige Ventile für denselben Gasdom sind undicht und verursachen Leckagen bei allen Ventilen. |
Prüfen Sie auf Leckagen |
| Z-Ventil. Der Ventileinlass und die Blasendüse sind falsch montiert. |
Neu montieren |
| Einige Ventile können nicht geschlossen werden. Es gibt Leckagen. |
Es befinden sich Schmutz oder Ablagerungen auf der Membran, die den beweglichen Eisenkern blockieren. |
Membran reinigen und auf Vollständigkeit prüfen. Beweglichen Eisenkern und Luftverriegelung prüfen. |
| Ein Ventil schließt langsam. |
Die Membranöffnung ist blockiert. |
Membranöffnung freilegen |
| Während der Nutzungsdauer |
Einige Ventile sind undicht. Die Membran kann nicht dicht schließen und das Ventil ist immer leicht geöffnet.
Es befinden sich Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.
|
Membran reinigen und auf Vollständigkeit prüfen. Beweglichen Eisenkern und Luftverriegelung prüfen. Zubehör bei Bedarf ersetzen. |
Spule ist heiß und durchgebrannt. |
| Sie ist zu lange eingeschaltet. |
Arbeitszustand des Steuersystems prüfen. |
Spannung vorhanden, aber das Ventil funktioniert nicht. |
| Membran beschädigt und Öffnung blockiert. |
Zubehör rechtzeitig ersetzen. |
Umgebungstemperatur liegt unter -20℃. Das Ventil ist undicht und kann sich nicht öffnen. |
| Umgebungstemperatur ist zu niedrig und es gibt Frost im Ventil. |
Auf Isolierung und Einhaltung der richtigen Temperaturen achten. |
Warum uns wählen |
1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Großer Lagerbestand für schnellen Versand.
3: Hohe Qualität zu wettbewerbsfähigen Preisen.
4: Musterbestellung & Kleinmengenbestellung sind akzeptabel.
5: Kundenspezifische Anpassung nach Ihren speziellen Wünschen.
FAQ
F: Wie hoch ist unsere Mindestbestellmenge?
A: Unsere Mindestmenge beträgt 1 Stück.
F: Was ist der Preis des Produkts?
A: Unsere Preise basieren auf der Größe und Art des Materials. Wenn Sie mir die Informationen geben können,
dann können wir Ihnen einen geschätzten Preis nennen, der nur zur Referenz dient. Wir können jede Größe und jedes Design herstellen.
F: Welche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahlmaterialien und Messing, Aluminium herstellen. Ventil / Magnetventil / Elektrolüfterventil / Pneumatikventil und Luftzylinderprodukte und so weiter.
F: Hat Ihr Unternehmen spezialisiertes technisches Personal?
A: Design nach Ihren Anforderungen und QC für 100%ige Inspektion
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
F: Könnten Sie kostenlose Muster anbieten?
A: Ja,
aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist
Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl- Fitting, Manometern usw.F:
WWelche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
,Messing, Aluminium Materialverarbeitung herstellen.wie Hochdruck-Ventil / Magnetventil / Elektrolüfter- Ventil / Wasserventil/ Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei Hochtemperaturumgebungen
| Gegenmaßnahmen bei extrem kalten Umgebungen |
Dichtungen |
Fluorkautschuk, PTFE |
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
| Tieftemperatur-Schmierfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Isolierplatten hinzufügen |
| Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Isoliermaterialien umwickeln |
|
|
