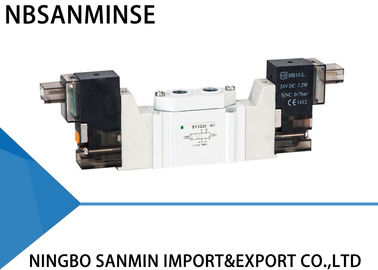

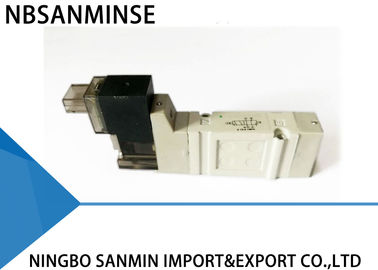

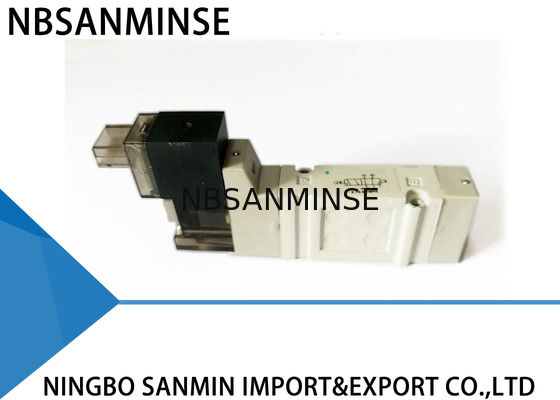

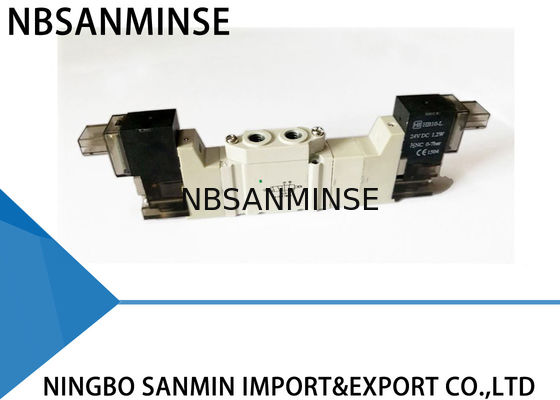

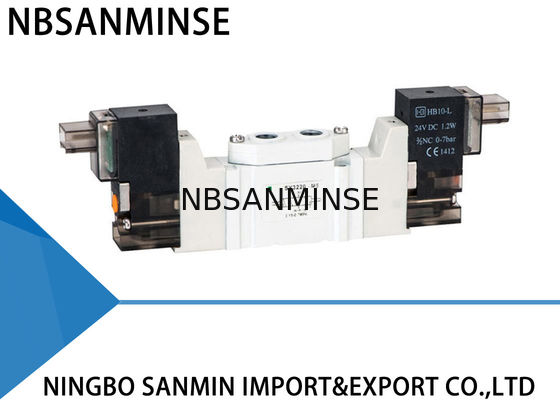

SY 3000 Einzel- / Doppel-Magnetventil AC220V DC24V M5 Sanmin Mini Ventil SMC Magnetventil

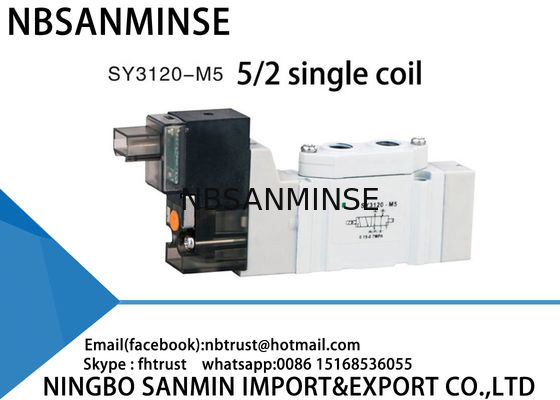

SY3120 - M5 , SY3220 - M5 , SY3140 - M5 , SY3320 - M5 , SY5120 - 01 , SY5220 - 01 ,
SY5140 - 01 , SY5320 - 01 , SY7120 - 02 , SY7220 - 02 , SY7140 - 02 , SY7320 - 02
Ansprechzeit
| Serie |
Art des Aktuators |
Ansprechzeit (bei 0,5 MPa Druck) |
|
Ohne Licht / Überspannungsschutz
Spannungsunterdrücker
|
Mit Licht / Überspannungsunterdrücker |
| Typ Z |
| SY3000 |
2-Wege-Einfach |
12ms oder weniger |
15ms oder weniger |
| 2-Wege-Doppel |
10ms oder weniger |
13ms oder weniger |
| 3-Wege |
15ms oder weniger |
20ms oder weniger |
Spezifikationen
| Serie |
SY3000 |
| Medium |
Luft |
| Interner Pilotbetriebsdruckbereich |
2-Wege-Einfach |
0,15 ~ 0,7 MPa |
| 2-Wege-Doppel |
0,1 ~ 0,7 MPa |
| 3-Wege |
0,2 ~ 0,7 MPa |
| Umgebungs- und Medientemperatur |
-10 ~ 50 °C (kein Gefrieren) |
| Max. Betriebsfrequenz |
2-Wege-Einfach, Doppel |
10 Hz |
| 3-Wege |
3 Hz |
| Manuelle Übersteuerung (manuelle Betätigung) |
Nicht verriegelnder Drucktyp |
| Pilot-Abgasweg |
Gemeinsamer Abgasweg für Haupt- und Pilotventil |
| Luftversorgungseinheit |
Nicht erforderlich |
| Montagerichtung |
Uneingeschränkt |
Magnetventil-Spezifikationen
| Elektrischer Anschluss |
L-Steckverbinder (L) |
| Nennspannung der Spule (V) |
DC |
24, 12 |
| AC 50/60 Hz |
110, 220 |
| Zulässige Spannungsschwankung (%) |
±10 % der Nennspannung |
| Leistungsaufnahme |
DC |
Standard |
0,35W (mit Anzeigeleuchte: 0,4) |
| Scheinleistung |
AC |
110V |
1,6VA |
| 220V |
2,5VA |
| Anzeigeleuchte |
LED |
Merkmale
Verbesserte Produktleistung und Zuverlässigkeit mit dem neu gestalteten Ventil der SY-Serie.
Die SY3000 und SY5000 haben die gleiche Ventilbreite wie ihre Vorgänger, aber der Durchfluss wurde um bis zu 80 % erhöht, wodurch die Ventilgröße reduziert werden kann. Ein eingebauter Filter im Pilotventil verhindert Probleme durch Fremdkörper. Durch die Verwendung von H-NBR-Dichtungsmaterial für das Hauptventil und die Dichtungen wurde die Ozonbeständigkeit verbessert. Seiten-, Ober- und Unterseitenanschlüsse/Rohrrichtungen sind für eine flexible Installation verfügbar. Die SY ist in den Ausführungen mit Körperanschluss oder Sockelmontage erhältlich und kann einzeln oder auf einer Verteilerleiste montiert werden.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Großer Lagerbestand für schnelle Lieferung.
3: Hohe Qualität zu wettbewerbsfähigen Preisen.
4: Musterbestellung und Kleinmengenbestellung sind akzeptabel.
5: Anpassung nach Ihren speziellen Wünschen.
6: Bereitstellung kostenloser Produktinformationen.
7: Zuverlässige Qualitätssicherung und aktiver Kundendienst
8: Ein Jahr Qualitätsgarantie
Unsere Produkte sind von hoher Qualität mit 12 Monaten Garantie und unterstützen PayPal-Zahlungen.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService für Exporteur von Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl-Fittingen, Manometernetc.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl-
, Messing-, Aluminium-Materialverarbeitung herstellen. wie Hochdruck-Ventile / Magnetventile / elektrische Ventile /Wasser Ventile/pneumatische Ventile /Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können Marken wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen für Hochtemperaturumgebungen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²? A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkörper und der Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
| Dichtungen |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgungseinheit |
Verstärkte Kühlung, effiziente Wasserentfernung |
Ultra-Niedertaupunkt-Trocknung (Kühlungs- + Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Kaltkontraktion-bedingte Leckagen verhindern |
| Steuerkomponenten |
Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit thermischen Isoliermaterialien umwickeln |
|
|
|
