Produktdetails:
|
| Flüssigkeit: | Luft | Aktion: | Doppelt wirkend |
|---|---|---|---|
| Rohrleitungsanschlussgröße: | M5 × 0,8 | Mindestdruck: | 0,15 mPa / 0,06 mPa / 0,05 mPa |
| Kolbengeschwindigkeit: | 50 bis 500 mm / s | Schmierung: | Nicht -Schmiermittel |
| Hervorheben: | SMC-Luftzylinder,geführter Pneumatikzylinder |
||

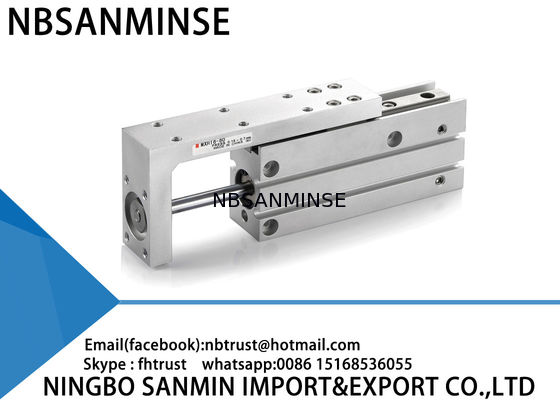

MXH Schiebe-Pneumatikzylinder Hohe Zuverlässigkeit 0,15 MPa / 0,06 MPa Mindestdruck
1: Verschiedene Stile für jedes Produkt und komplette pneumatische Produktserien.
2: Großer Lagerbestand für schnellen Versand.
3: Hohe Qualität zu wettbewerbsfähigen Preisen.
4: Musterbestellung & kleine Mengenbestellung sind akzeptabel.
5: Anpassung nach Ihren speziellen Wünschen.
6: Kostenlose Produktinformationen.
7: Zuverlässige Qualität garantiert und aktiver After-Sales-Service
8: Ein Jahr Qualitätsgarantie
9: Technischer Support über ina@pneuhydr.com
Spezifikationen
| Bohrung (mm) | AUS | 15 | 6 | 25 |
| Medium | Luft | |||
| Aktion | Doppeltwirkend | |||
| Anschlussgröße | M5×0.8 | |||
| Minimaler Betriebsdruck | 0,15 MPa | 0,06 MPa | 0,05 MPa | |
| Maximaler Betriebsdruck | 0,7 MPa | |||
| Prüfdruck | 1,05 MPa | |||
| Umgebungs- und Mediumtemperatur |
Ohne Autoschalter: -10 bis 70 °C (kein Einfrieren) Mit Autoschalter: -10 bis 60 °C (kein Einfrieren) |
|||
| Kolbengeschwindigkeit | 50 bis 500 mm/s | |||
| Zulässige kinetische Energie (J) | 0,0125 | 0,025 | 0,05 | 0,1 |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) | Nicht geschmiert | |||
| Dämpfung | Gummipuffer an beiden Enden | |||
| Hublängentoleranz |
+1,0 0 |
|||
Standardhub
| Bohrung (mm) | Standardhub (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Hinweis) Zwischenhübe sind mit dem Modell "Sonderanfertigung" (-XC19) erhältlich.
Theoretische Ausgangsleistung
(N)
|
Bohrung (mm) |
Stangengröße (mm) |
Betriebsrichtung Kolbenfläche |
(mm²) Betriebsdruck (MPa) |
0,3 | ||
| 0,5 | 0,7 | 6 | ||||
| AUS | AUS | 314 | 8 | AUS | 10 | 33 |
| 264 | 6 | AUS | 15 | 10 | ||
| 15 | AUS | 314 | 23 | 39 | 55 | EIN |
| 264 | 75 | 33 | 46 | 16 | ||
| 6 | AUS | 314 | 60 | MXH6 | 141 | EIN |
| 264 | 51 | 86 | 121 | 20 | ||
| 25 | AUS | 314 | 94 | 157 | 220 | EIN |
| 264 | 79 | 132 | 185 | Gewicht | ||
(g)
Modell
| Hub (mm) | 5 | ||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | MXH6 | |
| 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 | MXH10 |
| 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 | MXH16 |
| 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 | MXH20 |
| 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 | Unsere Produkte sind von hoher Qualität mit 12 Monaten Garantie und unterstützen PayPal-Zahlung. |
![]()
![]()
F: Könnten Sie kostenlose Muster anbieten?
A: Ja,
aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist
Service von Exporteur-Automatisierungsteilen mit vollem Container und VerkaufLuftzylinder, Luftquellbehandlung, Magnetventil,Luftventil,motorisiertes Ventil, Messingventil, Hydraulikventil, Hydraulikzylinder,Luft- und Öl Fitting, Manometeretc.F:
WWelche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen
,Messing, Aluminium Materialbearbeitung.wie HochdruckVentil / Magnetventil / elektrisches Ventil /Wasserventil/ Pneumatikventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F: Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können liefern wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sodass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkörper und der Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
| Gegenmaßnahmen für extrem kalte Umgebungen | Dichtungen | Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril-, Silikonkautschuk, Polyurethan | Schmierung | Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) | Luftversorgung Aufbereitung | Verstärkte Kühlung, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kälte + Adsorptionstyp), Begleitheizung | Metallkomponenten | Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kälteaustrocknung verhindern | Steuerkomponenten | Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kältekondensation verhindern | Installation | Abstand zu Wärmequellen halten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
