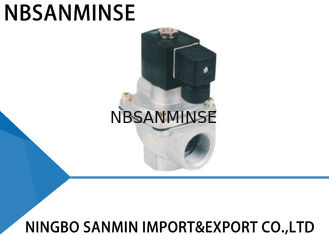

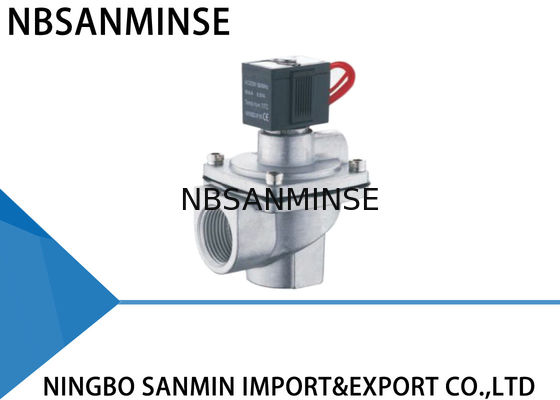

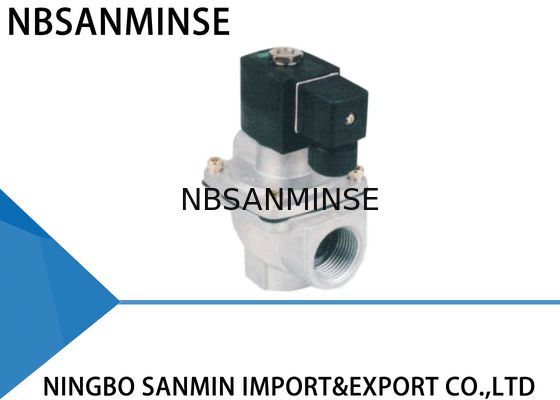

QS - Z- 20 / 25 Serie SMC-ähnlicher Typ Rechtwinklig G3 / 4 " , G1 " Elektromagnetisches Impulsventil
Technische Parameter
|
Rechtwinklig |
Eingebettet |
Inline |
Stecker |
| Konstruktionsdruck |
0,3~0,8 MPa |
0,2~0,8 MPa |
0,3~0,8 MPa |
0,2~1,0 MPa |
| Betriebsdruck |
0,3~0,6 MPa |
0,2~0,6 MPa |
0,3~0,6 MPa |
0,2~0,6 MPa |
| Umgebungstemperatur |
-25~60°C Kundenspezifisch für niedrigere oder höhere Temperaturen |
| Relative Luftfeuchtigkeit |
≤85% |
| Arbeitsmedium |
Saubere Luft |
| Spannung |
AC220V/DC24V/AC110V/AC24V Kundenspezifisch |
| Schutzart |
IP65 |
| Membranlebensdauer |
Über eine Million Zyklen |
| Cv/Kv |
Rufen Sie uns für Details an |
Materialkonstruktion
Gehäuse: ADC12 Druckguss
Anker: 430 FR Edelstahl
Membran: Nitril oder Viton
Feder: 321 Edelstahl
Befestigungselemente: 302 Edelstahl
Für alle Ventile werden hochwertige Membranen ausgewählt und verwendet, wobei jedes Teil in jedem Herstellungsverfahren geprüft und gemäß allen Verfahren in die Montagelinie gebracht wird. Jedes fertige Ventil wird einer elektrischen Blasprüfung unterzogen.
Verwendung
Elektromagnetisches Ventil (auch Membranventil genannt) ist der "Schalter" für Druckluft im Staubreinigungsblasensystem des Impulsbeutelfilters. Gesteuert durch die Ausgangssignale des Impulsstrahlsteuergeräts reinigt es den Staub zellenweise für die Filterbeutel, um den Widerstand des Staubabscheiders im eingestellten Bereich zu halten und somit die Verarbeitungsfunktionen und die Staubabscheideeffizienz des Staubabscheiders zu gewährleisten.
Z-Typ-Elektromagnetventile sind rechtwinklige Ventile mit einem Winkel von 90 Grad zwischen Einlass und Auslass, die für die Installationsverbindung zwischen dem Gasdom und dem Blasrohr des Staubabscheiders geeignet sind und gute Luftströmung und Staubreinigungsimpulse liefern, die den Anforderungen entsprechen.
| Nutzungsdauer |
Fehlererscheinungen |
Mögliche Ursache |
Fehlerbehebung |
| Während der Installation und Inbetriebnahme |
Die Ventile können nicht alle geöffnet werden, aber der führende Teil funktioniert. |
Prüfen Sie den Druck im Gasdom, ob er zu niedrig ist. |
Prüfen Sie auf Leckagen |
| Einige Ventile funktionieren nicht, andere schon. |
Prüfen Sie die Ventilelektrodenverbindung und die Spule |
Ersetzen Sie das Zubehör |
| Die Ventile können nicht alle geschlossen werden. Es gibt Leckagen. Es ist nicht möglich, einen Gasdom aufzubauen. |
Y-Ventil. Einige Ventile für denselben Gasdom lecken und verursachen Leckagen für alle Ventile. |
Prüfen Sie auf Leckagen |
| Z-Ventil. Einlass und Blasdüse des Ventils sind falsch montiert. |
Neu montieren |
| Einige Ventile können nicht geschlossen werden. Es gibt Leckagen. |
Es befinden sich Schmutz oder Ablagerungen auf der Membran, die den beweglichen Eisenkern blockieren. |
Reinigen Sie die Membran und prüfen Sie, ob die Membran vollständig ist. Prüfen Sie den beweglichen Eisenkern und die Luftverriegelung. |
| Ein Ventil schließt langsam. |
Die Membranöffnung ist blockiert. |
Bohren Sie die Membranöffnung auf |
| Während der Nutzungsdauer |
Einige Ventile lecken. Die Membran kann nicht dicht schließen und das Ventil ist immer leicht geöffnet.
Es befinden sich Schmutz oder Ablagerungen auf der Membran, der führende Teil ist beschädigt. Der bewegliche Eisenkern ist blockiert.
|
Reinigen Sie die Membran und prüfen Sie, ob das Membranteil vollständig ist. Prüfen Sie den beweglichen Eisenkern und die Luftverriegelung. Ersetzen Sie das Zubehör gegebenenfalls. |
Spule ist heiß und durchgebrannt. |
| Sie ist zu lange eingeschaltet. |
Prüfen Sie den Betriebszustand des Steuersystems. |
Spannung liegt an, aber das Ventil funktioniert nicht. |
| Membran ist beschädigt und die Öffnung ist blockiert. |
Ersetzen Sie das Zubehör rechtzeitig. |
Umgebungstemperatur liegt unter -20°C. Das Ventil leckt und kann sich nicht öffnen. |
| Umgebungstemperatur ist zu niedrig und es gibt Frost im Ventil. |
Achten Sie auf Isolierung und Aufrechterhaltung der richtigen Temperaturen. |
Warum uns wählen |
1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Großer Lagerbestand für schnellen Versand.
3: Hohe Qualität zu wettbewerbsfähigen Preisen.
4: Musterbestellung & Kleinmengenbestellung ist akzeptabel.
5: Kundenspezifische Anpassung nach Ihren speziellen Wünschen.
6: Bereitstellung kostenloser Produktinformationen.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja,
aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist
Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl- Armaturen, Manometern usw.F:
Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
Messing, AluminiumMaterialbearbeitung. wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile /pneumatische Ventile/ Luftzylinder/Hydraulikventile/HydraulikakkumulatorenProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen bei extremer Kälte Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
Gegenmaßnahmen bei extremer Kälte Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Einwirkung von Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
