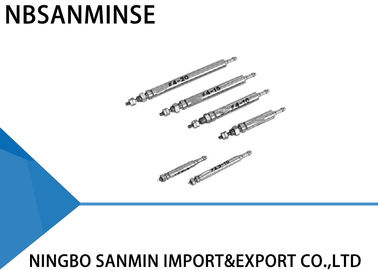

CJ1 Luftzylinder einfachwirkend Federrückstellung nicht erforderlich (ohne Schmierung) Stift Pneumatikzylinder
Komponententeile
| Beschreibung |
Material |
Hinweis |
| Stangenabdeckung |
Messing |
Chemisch Nickel beschichtet |
| Zylinderrohr |
Messing |
Chemisch Nickel beschichtet |
| Kolbenstange |
Edelstahl |
|
| Feder |
Edelstahldraht |
|
| Kolbendichtung |
NBR |
|
| Befestigungsmutter |
Messing |
Schwarz verzinkt |
| Stangenmutter |
Stahl |
Zinkchromatiert |
Spezifikationen
| Funktion |
Einfachwirkend, Federrückstellung |
| Fluid |
Luft |
| Prüfdruck |
1,05 MPa |
| Maximaler Betriebsdruck |
0,7 MPa |
| Minimaler Betriebsdruck |
0,3 MPa |
| Umgebungs- und Fluidtemperatur |
- 10 bis 70 °C (kein Einfrieren) |
| Kolbengeschwindigkeit |
50 bis 500 mm/s |
| Dämpfung |
Keine |
| Hublängentoleranz |
+0,5 mm
0 mm
|
| Montage |
Grundausführung |
| Schmierung |
Nicht erforderlich (ohne Schmierung) |
Modell / Bohrungsgröße / Standardhub
| Modell |
Bohrungsgröße (mm) |
Standardhub (mm) |
| CJ1B2 |
2,5 |
5, 10 |
| CJ1B4 |
4 |
5, 10, 15, 20
|
Anwendbare Schläuche
| Schlauchtyp |
Material |
Größe |
Modell-Nr. |
| Außendurchmesser |
Bohrungsgröße |
| Metrische Größe |
Polyurethan |
4 mm |
2,5 mm |
TU0425 |
| Weiches Nylon |
4 mm |
2,5 mm |
TS0425 |
Montage
Vorsicht
1. Verwenden Sie es nicht so, dass die Kolbenstange während des Einziehens belastet werden könnte.
Die in den Zylinder eingebaute Feder liefert nur genügend Kraft, um die Kolbenstange einzuziehen. Wenn also eine Last angelegt wird, kann die Kolbenstange nicht bis zum Ende des Hubs eingezogen werden.
2. Installieren Sie es nicht, indem Sie direkt das Zylinderrohr greifen, da dies zu einer Verformung und Fehlfunktion des Rohrs führen kann.
FAQ
F: Wie hoch ist unsere Mindestbestellmenge?
A: Unsere Mindestmenge beträgt 1 Stück.
F: Welche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahlmaterialien und Messing, Aluminium herstellen. Ventil / Magnetventil / elektrisches Ventil / pneumatisches Ventil und Luftzylinderprodukte und so weiter.
F: Hat Ihr Unternehmen spezialisiertes technisches Personal?
A: Design nach Ihren Anforderungen und haben QC für 100% Inspektion
F: Könnten Sie die kostenlosen Muster anbieten?
A: Ja, wir könnten die kostenlosen Muster basierend auf speziellen Kunden anbieten. Vorserienmuster, Produktionsmuster.
F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich ist SMC-Typ Hochqualitätszylinder, Luftaufbereitung, Magnetventil, Wasserventil, Dampfventil, mechanisches Ventil, Fußventil, Winkelventilsitz, explosionsgeschütztes Ventil, Impulsventil, pneumatisches Ventil, hydraulisches Kugelhahn, hydraulisches Edelstahl-Kugelhahn, hydraulisches Rückschlagventil, hydraulisches Magnetventil, alle Arten von Spulen, Schmierpumpe und -teile, SS316-Fitting, Schnellkupplung usw.
F: Was ist Ihr Liefertermin?
A: Es hängt von der Anzahl der Bestellungen ab. Der Liefertermin ist 7 - 30 Tage. Wenn es sich um eine kleine Bestellung handelt, kaufen Sie bitte in unserem Aliexpress-Shop. Wenn Sie dringende Produkte benötigen, können wir die Produktion der ersten Anordnung beschleunigen.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und komplette Serien pneumatischer Produkte.
2: Großer Lagerbestand für schnellen Versand.
3: Hohe Qualität mit wettbewerbsfähigem Preis.
4: Zuverlässige Qualitätssicherung und aktiver After-Sales-Service
5: Musterbestellung und Kleinmengenbestellung sind akzeptabel.
