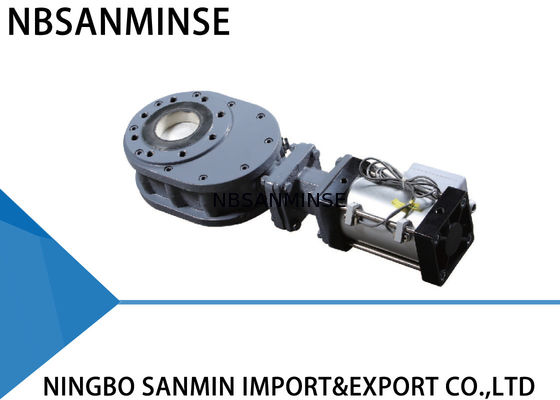

Bescheinigung des Ausgang-doppelte Tellerableerventil-Doppelt-Disketten-Schieber-ISO9001

Auslass-Doppelschieberventil, Doppelschieber-Schieberventil ISO9001-Zertifizierung

Hauptleistung

Das Modell WZ644-10Q Doppelschieberventil verwendet eine Doppelschieberabdichtung, und die Dichtflächen bestehen aus verschleißfester Legierung oder Keramik. Die Dichtung ist 100% luftdicht und das Ventil erreicht eine lange Lebensdauer, insbesondere in Anwendungen. Folglich wird die allgemeine Systemzuverlässigkeit dramatisch erhöht.

Betriebsleistung

Wenn Luft in den oberen Zylinderanschluss eingeführt wird, drückt die Kolbenstange die Doppelschieber nach unten und das Ventil wird geschlossen. Wenn Luft in den unteren Zylinderanschluss eingeführt wird, drückt die Kolbenstange die Doppelschieber nach oben und das Ventil wird geöffnet. Eine Druckfeder, die zwischen den Scheiben und dem Dichtring platziert ist, drückt die Scheiben gegen den Dichtring und ermöglicht auch eine vertikale Bewegung der Scheiben, was zur Kompensation der thermischen Ausdehnung und Kontraktion der Teile beiträgt und unter allen Bedingungen eine luftdichte Abdichtung gewährleistet. Beim Betätigen des Ventils dreht sich die Doppelschieber, um die Dichtflächen zu läppen und zu polieren. Wenn Produkt durch das Ventil fließt, werden alle Materialien, die in die innere Kammer gelangen, durch die Wirbelstromwirkung entfernt. Daher ist das Ventil selbstreinigend. Eine zusätzliche Luftspülung kann vorgesehen werden, um eine CIP-Leistung (Clean-in-Place) zu gewährleisten. All diese Eigenschaften garantieren eine lange Lebensdauer des Ventils und erhöhen die Zuverlässigkeit Ihres Systems.

Anwendungen

Jegliche Staub-, Pulver- und Granulatprodukte in Kohlekraftwerken, Schmelzwerken, Eisen- und Stahlwerken, pharmazeutischen und chemischen Industrien.

Technische Parameter

Maximaler Betriebsdruck: 1,0 MPa

Maximaler Prüfdruck: 1,5 MPa

Betriebstemperatur: <200℃

Leckprüfdruck: 1,1 MPa

Installation und Anwendung

1. Stellen Sie vor der Installation sicher, dass der pneumatische Stellantrieb frei von Mängeln wie Bruch und Vertiefung ist.

2. Stellen Sie sicher, dass der Verbindungsflansch, die Baulänge, der maximale Betriebsdruck und der Nenndurchmesser den Anforderungen entsprechen.

3. Während der Installation dürfen die ursprünglich angezogenen Stehbolzen und Muttern nicht neu eingestellt werden. Richten Sie die Mitte der beiden Rohrleitungen und den Ventildurchmesser koaxial aus. Halten Sie die Flanschfläche eben. Üben Sie gleichmäßig Kraft aus, um die Schraube festzuziehen.

4. Führen Sie nach der Installation Luft von den oberen und unteren Zylinderanschlüssen ein, um zu prüfen, ob das Ventil normal geöffnet oder geschlossen werden kann.

5. Überprüfen Sie den Steuerschalter (falls vorhanden), um zu sehen, ob er zuverlässig befestigt ist, ob seine Parameter mit der angeschlossenen Stromquelle übereinstimmen und ob er unter vollständiger Öffnung und vollständiger Schließung korrekt funktioniert.

Fehlerbehebungsmethode

Einbaumaß, Außenmaße

Hauptteile und Materialien

F: Könnten Sie kostenlose Muster anbieten?

A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftquellenaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fittingen, Manometern usw.

F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl-

,Messing-, Aluminium- Materialbearbeitungen herstellen.wie Hochdruck-Ventile / Magnetventile / elektrische Ventile /Wasserventile/ pneumatische Ventile/Luftzylinder/Hydraulikventile/HydraulikakkumulatorenProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.

F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?

A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

F:

Gibt es eine Garantie?

Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

A:

Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?

A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg

F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,

Umgebung

heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Umgebungen mit hohen Temperaturen oder extrem kalten Umgebungen zu beachten?

Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
