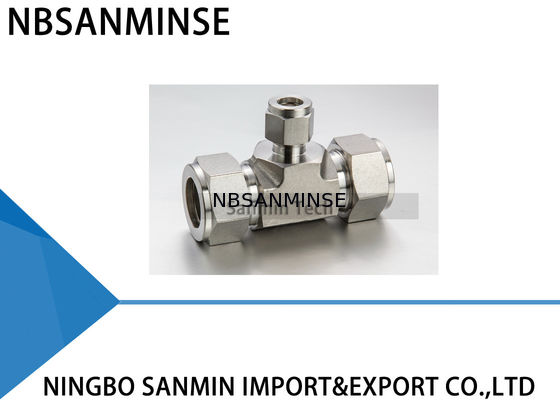

RUT-Schlauchverschraubung Edelstahl SS316L Sanitärfitting Pneumatikfitting Hochwertig Sanmin
Beschreibung der Schlauchverschraubung
Die Schlauchverschraubung ist ein Mechanismus, der sowohl zum Abdichten als auch zum Greifen von Schläuchen verwendet wird. Der mechanische Vorteil und die Geometrie dieser Art von Verschraubung erzeugen eine leckagefreie Montage.
Zur Montage einfach den Schlauch in die vollständige Verschraubung einführen, bis der Schlauch am Anschlag des Verschraubungskörpers anliegt. Die beiden Dichtringe werden durch die mechanische Kraft, die durch Drehen der Mutter im Uhrzeigersinn erzeugt wird, zwischen Mutter und Verschraubungskörper nach vorne getrieben. Der hintere Dichtring wird gegen das konische Ende des vorderen Dichtrings gedrückt, der durch Kraft in die konische Öffnung des Körpers gedrückt wird.
Der hintere Dichtring wird radial nach innen auf den Schlauch aufgepresst, während der vordere Dichtring herausgehoben wird, um eine vollflächige Abdichtung auf der konischen Oberfläche des Körpers zu bilden.
Die 1-1/4 Umdrehung der Mutter aus der handfesten Position gewährleistet einen gleichmäßigen Antrieb der Dichtglieder. Dies gewährleistet eine effektive Abdichtung gegen hohen Druck sowie ultrahohe Vakuumverhältnisse.
Montageanleitung
Die Verschraubungen werden montiert und handfest geliefert. Eine Demontage vor Gebrauch kann das Eindringen von Schmutz oder anderen Partikeln ermöglichen.
1. Schlauch in die Verschraubung einführen
Prüfen Sie, ob der Schlauch fest auf der Verschraubungsschulter aufliegt und die Mutter handfest ist. An diesem Punkt wird empfohlen, eine Markierung auf dem Sechskant der Mutter anzubringen, die sich auf den Verschraubungskörper erstreckt. Diese Markierung dient als Indikator für den Ausgangspunkt und die richtige Anzugskraft.
2. Mutter festziehen
Für 1/4 Zoll (6 mm) und größer sind 1-1/4 Umdrehungen der Mutter erforderlich (siehe Abb. A).
Für 3/16 Zoll (4 mm) und kleiner sind 3/4 Umdrehungen der Mutter erforderlich (siehe Abb. B).
Wiederzusammenbauanleitung
Verbindungen können wiederholt getrennt und wieder verbunden werden, ohne Verlust der leckagefreien Dichtung.
1. Vor dem Trennen die Position der Mutter in Bezug auf den Verschraubungskörper markieren.
2. Zum Wiederzusammenbau die Mutter mit einem Schraubenschlüssel bis zur ursprünglichen Position festziehen.
3. Mit einem Schraubenschlüssel leicht festziehen, bis ein leichter Anstieg des Drehmoments spürbar ist.
Schneiden von Schläuchen
Zwei verschiedene Methoden können zum Schneiden von Schläuchen verwendet werden:
1. Rohrschneider
2. Metallsäge
Rohrschneider
Um eine leckfreie Verbindung zu erreichen, muss der Schlauch rechtwinklig geschnitten werden. Ein hochwertiger Rohrschneider mit der passenden Klinge für das Schlauchmaterial wird empfohlen.
Versuchen Sie nicht, die Schnittzeit zu verkürzen, indem Sie mit jeder Umdrehung des Schneiders tiefe Schnitte machen. Dies würde den Schlauch verhärten.
Das Schlauchende muss entgratet werden, um Beschädigungen der Verschraubung zu vermeiden und sicherzustellen, dass der Schlauch den Boden der Verschraubung erreicht.
Schneiden mit Metallsäge
Um den Schlauch mit einer Metallsäge zu schneiden und rechtwinklige Enden zu erhalten, muss der Schlauch mit Führungsschienen geschnitten werden.
Diese Schneidemethode erfordert das Entgraten der Schlauchenden.
Warnung
Halten Sie den Schlauch nicht in einem Schraubstock an der Stelle, an der er in die Verschraubung eingeführt wird (der Schraubstock hinterlässt eine Markierung auf dem Schlauch, die zu Leckagen führen kann, und könnte Ovalität verursachen).
Schlauchhandhabung
Kratzer auf dem Schlauch können zu Leckagen führen. Daher ist es wichtig, den Schlauch vorsichtig zu handhaben, um das Risiko von Leckagen zu verringern.
Einige zu treffende Vorsichtsmaßnahmen
1.Schläuche dürfen nicht über den Boden geschleift werden.
2.Schläuche dürfen nicht aus einem Schlauchregal gezogen werden, insbesondere bei Schläuchen mit großem Außendurchmesser.
Kupferschläuche
Wenn Sie Kupferschläuche von einer Rolle verwenden, halten Sie das Ende des Schlauchs fest und rollen Sie die Rolle nach außen ab, sodass der Schlauch auf einer ebenen Fläche liegt.
Inspektion von Schläuchen
Verwendung: Dies ist eine "Nicht-Geh"-Lehre und sollte wie folgt verwendet werden:
Montieren Sie die Verschraubung gemäß den folgenden Anweisungen: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm) – 1-1/4 Umdrehungen von handfest anziehen. Prüfen Sie den Spalt zwischen Mutter und Körper mit der passenden Lehre. Wenn die Lehre leicht in den Spalt gleitet, ziehen Sie die Mutter weiter an, bis die Lehre nicht mehr in den Spalt passt.
Hohe Sicherheit
Bei Anwendungen, bei denen schwere Bedingungen und hoher Druck herrschen, empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist.
2. Schlauch einführen (bis zum Anschlag).
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich der Schlauch nicht mehr frei dreht.
4. Position der Mutter markieren.
5. Mutter 1-1/4 Umdrehungen drehen.
Diese Methode stellt sicher, dass die Dichtringe auch dann mit dem Schlauch in Kontakt sind, wenn der Schlauch-Außendurchmesser am unteren Toleranzwert liegt, und zwar über die gesamte 1-1/4 Umdrehung.
Um maximale Zuverlässigkeit und Leistung der Verschraubung zu gewährleisten, sollte bei der Auswahl des Schlauchs für jede Anwendung große Sorgfalt aufgewendet werden.
Schlauchwahl
Vier Variablen müssen bei der Bestellung von Schläuchen für die Verwendung mit Verschraubungen berücksichtigt werden:
1. Material
2. Schlauchwandstärke
3. Schlauchoberflächengüte
4. Schlauchhärte
Die Schläuche sollten der Norm ASTM A213 oder ASTM A269 entsprechen, nahtlos und vollständig geglüht sein.
Der Schlauch muss frei von Kratzern sein und sich zum Biegen und Bördeln eignen.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige Serie von Pneumatikprodukten.
2: Musterbestellung & Kleinmengenbestellung ist akzeptabel.
3: Anpassung nach Ihren speziellen Wünschen.
4: Bereitstellung kostenloser Produktinformationen.
5: Großer Lagerbestand für schnellen Versand.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F: WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen,, Messing, AluminiumMaterialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile/ Pneumatikventile/Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Festziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
| Gegenmaßnahmen bei extrem kalten Temperaturen |
Dichtungen |
Fluorkautschuk, PTFE |
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
| Tieftemperatur-Schmierfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kälte + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Erwärmung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
