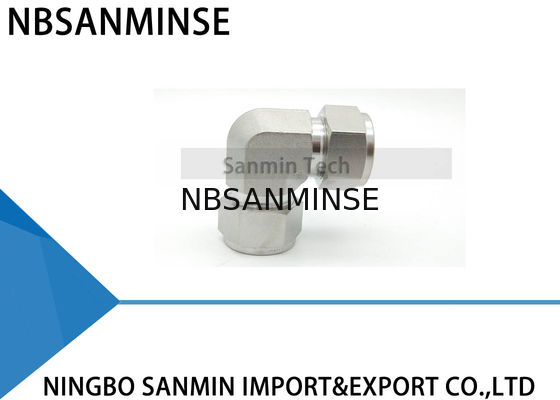

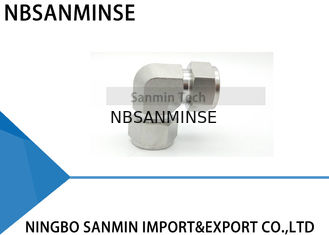

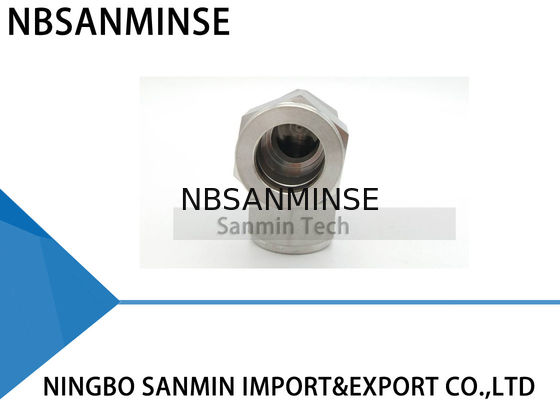

UE Union Winkel Edelstahl SS316L Sanitärfitting Pneumatikfitting Hochwertig Sanmin
Montageanleitung
Die Fittings werden montiert und handfest geliefert. Eine Demontage vor Gebrauch kann das Eindringen von Schmutz oder anderen Partikeln ermöglichen.
1. Führen Sie das Rohr in den Fitting ein.
Prüfen Sie, ob das Rohr fest auf der Schulter des Fittings aufliegt und die Mutter handfest ist. Zu diesem Zeitpunkt wird empfohlen, eine Markierung auf dem Sechskant der auf den Fittingkörper ragenden Mutter zu ziehen. Diese Markierung dient als Indikator für den Startpunkt und das richtige Anziehen.
2. Ziehen Sie die Mutter fest.
1-1/4 Umdrehungen der Mutter sind für 1/4 Zoll (6 mm) und größer erforderlich (siehe Abb. A).
3/4 Umdrehung der Mutter sind für 3/16 Zoll (4 mm) und kleiner erforderlich (siehe Abb. B).
Wiederzusammenbauanleitung
Verbindungen können wiederholt getrennt und wieder verbunden werden, ohne dass die Dichtheit verloren geht.
1. Markieren Sie vor dem Trennen die Position der Mutter in Bezug auf den Fittingkörper.
2. Zum Wiederzusammenbau die Mutter mit einem Schraubenschlüssel bis zur ursprünglichen Position festziehen.
3. Mit einem Schraubenschlüssel leicht festziehen, bis ein leichter Anstieg des Drehmoments spürbar ist.
Rohrschneiden
Zwei verschiedene Methoden können zum Schneiden von Rohren verwendet werden:
1. Rohrschneider
2. Metallsäge
Warnung
Halten Sie das Rohr nicht in einem Schraubstock an der Stelle, an der es in den Fitting eingeführt wird (der Schraubstock hinterlässt eine Markierung auf dem Rohr, die zu Undichtigkeiten führen kann, und kann Ovalität verursachen).
Rohrhandhabung
Kratzer auf dem Rohr können zu Undichtigkeiten führen. Es ist daher wichtig, das Rohr sorgfältig zu handhaben, um das Risiko von Undichtigkeiten zu verringern.
Inspektion des Rohrs
Verwendung: Dies ist eine "Nicht-Passende" Lehre und sollte wie folgt verwendet werden:
Montieren Sie den Fitting gemäß den folgenden Anweisungen: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm) – 1-1/4 Umdrehungen von handfest anziehen. Prüfen Sie den Spalt zwischen Mutter und Körper mit der passenden Lehre. Wenn die Lehre leicht in den Spalt gleitet, ziehen Sie die Mutter weiter an, bis die Lehre nicht mehr in den Spalt passt.
Hohe Sicherheit
Bei Anwendungen mit extremen Bedingungen und hohem Druck empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist.
2. Führen Sie das Rohr ein (bis zur Schulter).
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Markieren Sie die Position der Mutter.
5. Drehen Sie die Mutter 1-1/4 Umdrehungen.
Diese Methode stellt sicher, dass die Klemmringe auch dann Kontakt mit dem Rohr haben, wenn der Außendurchmesser des Rohrs die minimale Toleranz aufweist, und zwar über die volle 1-1/4 Umdrehung.
Um maximale Zuverlässigkeit und Leistung der Fittings zu gewährleisten, sollte bei der Auswahl der Rohre für jede Anwendung große Sorgfalt aufgewendet werden.
Rohrauswahl
Vier Variablen müssen bei der Bestellung von Rohren für die Verwendung mit Fittings berücksichtigt werden:
1. Material
2. Rohrwandstärke
3. Oberflächengüte des Rohrs
4. Härte des Rohrs
Die Rohre sollten dem Standard ASTM A213 oder ASTM A269 entsprechen, nahtlos und vollständig geglüht sein.
Das Rohr muss frei von Kratzern sein und sich zum Biegen und Bördeln eignen.
Warum uns wählen
1: Musterbestellung & Kleinmengenbestellung ist akzeptabel.
2: Zuverlässige Qualität gesichert und aktiver After-Sales-Service
3: Ein Jahr Qualitätsgarantie
4: Großer Lagerbestand für schnelle Lieferung.
5: Anpassung nach Ihren speziellen Wünschen.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fittings, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
,Messing, Aluminium Materialbearbeitung.wie Hochdruck-Ventile / Magnetventile / elektrische Ventile / Wasserhähne/ Pneumatikventile/Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Festziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1 MPa = 10 bar & asymp; 145 psi & asymp; 10 kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
| Gegenmaßnahmen für extrem kalte Umgebungen |
Dichtungen |
Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
