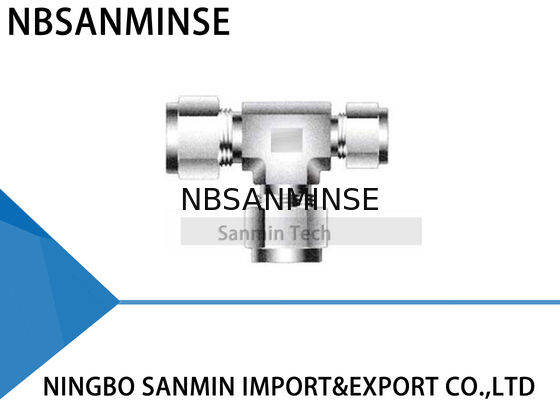

RUBT Union T-Stück Edelstahl SS316L Sanitärfitting Pneumatikfitting Hochwertig Sanmin
Rohrverschraubungen Beschreibung
Die Rohrverschraubung ist ein Mechanismus, der sowohl zum Abdichten als auch zum Greifen von Rohren verwendet wird. Der mechanische Vorteil und die Geometrie dieser Art von Verschraubung erzeugen eine leckagefreie Montage.
Zur Montage einfach das Rohr in die vollständige Baugruppe einführen, bis das Rohr am Bund des Verschraubungskörpers anliegt. Die beiden Dichtringe werden zwischen Mutter und Verschraubungskörper nach vorne getrieben, indem die durch Drehen der Mutter im Uhrzeigersinn erzeugte mechanische Kraft genutzt wird. Der hintere Dichtring wird radial nach innen auf das Rohr aufgeschweißt, während der vordere Dichtring durch Kraft in die konische Öffnung des Körpers gedrückt wird.
Der hintere Dichtring wird radial nach innen auf das Rohr aufgeschweißt, während der vordere Dichtring herausgehoben wird, um eine vollflächige Abdichtung auf der konischen Oberfläche des Körpers zu bilden.
Die 1-1/4 Umdrehung der Mutter aus der handfesten Position gewährleistet einen gleichmäßigen Antrieb der Dichtglieder. Dies gewährleistet eine effektive Abdichtung gegen hohen Druck sowie Ultrahochvakuum-Bedingungen.
Montageanleitung
Die Verschraubungen werden montiert und handfest geliefert. Eine Demontage vor Gebrauch kann zum Eindringen von Schmutz oder anderen Partikeln führen.
1. Rohr in die Verschraubung einführen
Prüfen Sie, ob das Rohr fest auf dem Bund der Verschraubung aufliegt und die Mutter handfest ist. An diesem Punkt wird empfohlen, eine Ritzmarkierung auf dem Sechskant der sich auf den Verschraubungskörper erstreckenden Mutter anzubringen. Diese Markierung dient als Indikator für den Startpunkt und den richtigen Anzug.
2. Mutter anziehen
Für 1/4 Zoll (6 mm) und größer sind 1-1/4 Umdrehungen der Mutter erforderlich (siehe Abb. A).
Für 3/16 Zoll (4 mm) und kleiner sind 3/4 Umdrehungen der Mutter erforderlich (siehe Abb. B).
Wiederzusammenbauanleitung
Verbindungen können wiederholt getrennt und wieder verbunden werden, ohne Verlust der leckagefreien Abdichtung.
1. Vor dem Trennen die Position der Mutter in Bezug auf den Verschraubungskörper markieren.
2. Zum Wiederzusammenbau die Mutter mit einem Schraubenschlüssel bis zur ursprünglichen Position festziehen.
3. Mit einem Schraubenschlüssel leicht anziehen, bis ein leichter Anstieg des Drehmoments spürbar ist.
Rohrhandhabung
Kratzer auf dem Rohr können zu Leckagen führen. Daher ist es wichtig, das Rohr vorsichtig zu handhaben, um das Risiko von Leckagen zu verringern.
Kupferrohre
Wenn Sie Kupferrohre aus einer Rolle verwenden, halten Sie das Ende des Rohrs fest und rollen Sie die Rolle nach außen ab, sodass das Rohr auf einer ebenen Fläche liegt.
Hohe Sicherheit
In Anwendungen, bei denen schwere Bedingungen und hoher Druck herrschen, empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist
2. Rohr einführen (bis zum Bund)
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Position der Mutter markieren.
5. Drehen Sie die Mutter 1-1/4 Umdrehungen.
Diese Methode stellt sicher, dass die Dichtringe auch dann mit dem Rohr über die volle 1-1/4 Umdrehung Kontakt haben, wenn der Außendurchmesser des Rohrs die Mindesttoleranz aufweist.
Um maximale Zuverlässigkeit und Leistung der Verschraubung zu gewährleisten, sollte bei der Auswahl des Rohrs für jede Anwendung große Sorgfalt aufgewendet werden.
Rohrauswahl
Vier Variablen müssen bei der Bestellung von Rohren für die Verwendung mit Verschraubungen berücksichtigt werden:
1. Material
2. Rohrwandstärke
3. Oberflächengüte des Rohrs
4. Rohrhärte
Rohre sollten dem Standard ASTM A213 oder ASTM A269 entsprechen, nahtlos und vollständig geglüht sein.
Das Rohr muss frei von Kratzern sein und sich zum Biegen und Bördeln eignen.
Warum uns wählen
1: Musterbestellung & Kleinmengenbestellung ist akzeptabel.
2: Anpassung nach Ihren speziellen Wünschen.
3: Kostenlose Produktinformationen bereitstellen.
4: Zuverlässige Qualität gesichert und aktiver After-Sales-Service
5: Ein Jahr Qualitätsgarantie
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F: WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen,, Messing, AluminiumMaterialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasser-/Pneumatikventile / Luftzylinder / Hydraulikventile / HydraulikspeicherProdukte und so weiter. F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:Gibt es eine Garantie?A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte UmgebungenDichtungen Fluorkautschuk, PTFE
Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan Schmierung
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten hinzufügen |
Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
