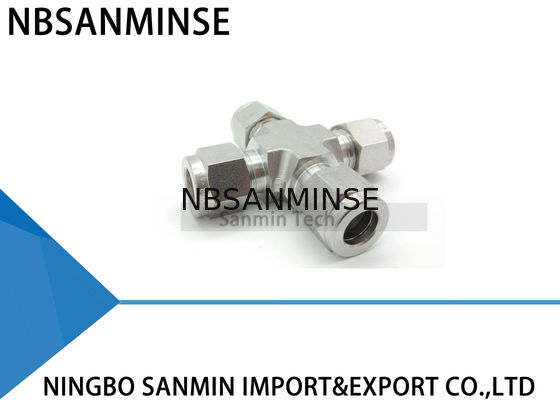

UCR Union Cross Edelstahl SS316L Rohrverbindungen Sanitärverbindungen Pneumatische Luftverbindungen Hochwertige Sanmin
Installationsanleitung
Die Ausrüstung wird zusammengefügt und ist fest an den Fingern.
1. Das Rohr in die Einbaugruppe einführen
Überprüfen Sie, ob die Röhre fest auf der Schulter ruht und ob die Mutter fest ist.An dieser Stelle wird empfohlen, auf der Sechsseite der Ausdehnung auf den Anbaugrund ein Schreiberzeichen zu ziehen.Diese Markierung dient als Indikator für den Startpunkt und den richtigen Anzug.
2 Die Nuss festziehen
1-1/4 Drehungen der Mutter sind für 1/4 ′′ (6mm) und höher erforderlich (siehe Abbildung A).
3/4 Drehung der Mutter ist für 3/16 ′′ (4 mm) und niedriger erforderlich (siehe Abbildung B)
Anleitung zur Neuaufstellung
Verbindungen können wiederholt getrennt und neu hergestellt werden, ohne dass die undichte Dichtung verloren geht.
1. Bevor Sie abschalten, markieren Sie die Position der Nuss in Bezug auf den passenden Körper.
2Um sie wieder zusammenzusetzen, benutzt man einen Schraubenschlüssel, um die Nuss in die ursprüngliche Position zu ziehen.
3Sie ziehen den Schlüssel leicht an, bis ein leichter Anstieg des Drehmoments spürbar ist.
Rohrschneiden
Bei der Schnittführung von Rohren können zwei verschiedene Verfahren angewendet werden:
1. Schneller
2. Hacksäge
Schneiden mit der Säge
Um die Röhre mit einer Säge zu schneiden und quadratische Enden zu erhalten, muss die Röhre mit Führungsblöcken geschnitten werden
Bei dieser Schnittmethode ist es notwendig, die Rohrenden zu entkrüppeln.
Warnung
Halten Sie das Rohr nicht an der Stelle, an der es in die Einbaugruppe eingeführt wird, in einem Verschluss fest (das Verschluss wird eine Markierung auf dem Rohr hinterlassen, die Lecks verursachen und zu einer Ovalisierung führen kann).
Kupferröhren
Wenn Kupferrohr aus einer Rolle verwendet wird, halten Sie das Ende des Rohres fest und rollen Sie die Rolle nach außen und lassen Sie das Rohr auf einer flachen Oberfläche liegen.
Prüfrohr
Anwendung: Dies ist ein No- Go und sollte wie folgt angewendet werden:
Anpassen nach den folgenden Anweisungen: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm)mit dem geeigneten Maßstab - Wenn der Messgerät leicht in die Lücke rutscht, zieht man die Mutter weiter an, bis das Messgerät nicht mehr in die Lücke gelangen kann.
Hohe Sicherheit
In Anwendungen, in denen es schwere Bedingungen und hohen Druck gibt, empfehlen wir folgende Installationsverfahren:
1. Überprüfen Sie, ob die Nuss fest ist.
2. Die Röhre einführen (bis zur Schulter)
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Markieren Sie die Position der Nuss.
5. Drehen Sie die Nuss 1-1/4 Mal.
Diese Methode stellt sicher, dass die Schrauben, auch wenn die Rohrüberschreitung bei der Mindesttoleranz liegt, für die volle 1-1/4-Rotation mit dem Rohr in Berührung kommen.
Um eine maximale Zuverlässigkeit und Leistungsfähigkeit zu gewährleisten, sollte bei der Auswahl der Schläuche für jede Anwendung große Sorgfalt gesetzt werden.
Warum haben Sie uns gewählt?
1: Verschiedene Stil für jede Produkte und komplett serielle pneumatische Produkte.
2: Musterbestellung und kleine Bestellung sind akzeptabel.
3: Zuverlässige Qualitätssicherung und aktiver Kundendienst
4: Anpassen nach Ihrem besonderen Wunsch.
5Große Lagerbestände für schnelle Lieferungen.
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
