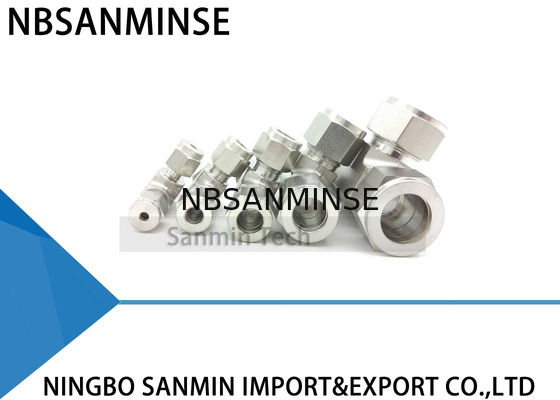

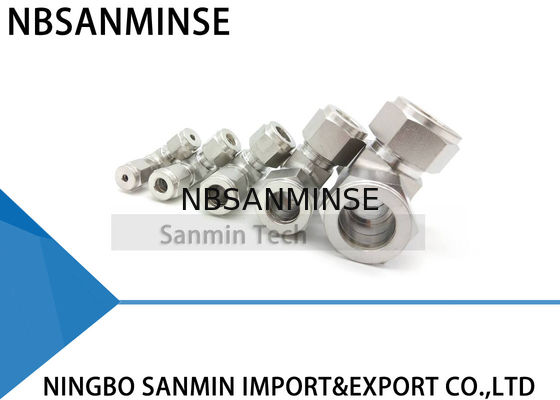

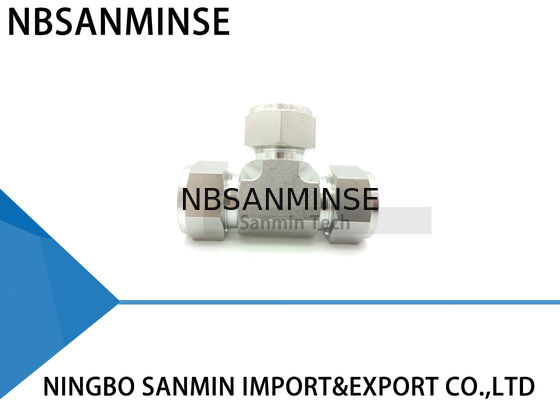

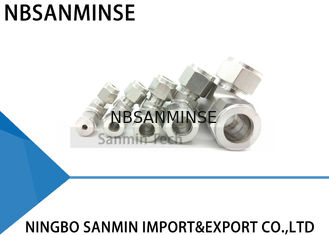

UT Union T-Stück Edelstahl SS316L Pneumatikverschraubung Sanitärfitting Hohe Qualität Sanmin
Rohrverschraubungen Beschreibung
Die Rohrverschraubung ist ein Mechanismus, der sowohl zum Abdichten als auch zum Greifen von Rohren verwendet wird. Der mechanische Vorteil und die Geometrie dieser Art von Verschraubung erzeugen eine leckagefreie Montage.
Zur Montage einfach das Rohr in die vollständige Baugruppe einführen, bis das Rohr am Bund des Verschraubungsgehäuses anliegt. Die beiden Dichtringe werden durch die mechanische Kraft, die durch Drehen der Mutter im Uhrzeigersinn erzeugt wird, zwischen Mutter und Verschraubungsgehäuse nach vorne getrieben. Der hintere Dichtring wird gegen das konische Ende des vorderen Dichtrings gedrückt, der durch Kraft in die konische Öffnung des Gehäuses gedrückt wird.
Der hintere Dichtring wird radial nach innen auf das Rohr aufgeschrumpft, während der vordere Dichtring herausgezogen wird, um eine vollflächige Dichtung auf der konischen Oberfläche des Gehäuses zu bilden.
Die 1-1/4 Umdrehung der Mutter aus der handfesten Position gewährleistet einen gleichmäßigen Antrieb der Dichtglieder. Dies gewährleistet eine effektive Abdichtung gegen hohen Druck sowie Ultrahochvakuum-Bedingungen.
Rohrschneiden
Es können zwei verschiedene Methoden zum Schneiden von Rohren verwendet werden:
1. Rohrschneider
2. Metallsäge
Schneiden mit Metallsäge
Um das Rohr mit einer Metallsäge zu schneiden und rechtwinklige Enden zu erhalten, muss das Rohr mit Führungsschienen geschnitten werden.
Diese Schneidemethode erfordert das Entgraten der Rohrenden.
Warnung
Halten Sie das Rohr nicht in einem Schraubstock an der Stelle, an der es in die Verschraubung eingeführt wird (der Schraubstock hinterlässt eine Markierung auf dem Rohr, die zu Leckagen führen kann, und kann Ovalität verursachen).
Einige Vorsichtsmaßnahmen
1. Rohre dürfen nicht auf dem Boden geschleift werden.
2. Rohre dürfen nicht aus einem Rohrgestell gezogen werden, insbesondere bei Rohren mit großem Außendurchmesser.
Inspektion von Rohrleitungen
Verwendung: Dies ist eine "Go-No-Go"-Lehre und sollte wie folgt verwendet werden:
Montage der Verschraubung gemäß den folgenden Anweisungen: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm) – 1-1/4 Umdrehungen ab handfest anziehen. Prüfen Sie den Spalt zwischen Mutter und Gehäuse mit der entsprechenden Lehre. Wenn die Lehre leicht in den Spalt gleitet, ziehen Sie die Mutter weiter an, bis die Lehre nicht mehr in den Spalt passt.
Hohe Sicherheit
Bei Anwendungen mit extremen Bedingungen und hohem Druck empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist.
2. Rohr einführen (bis zum Bund).
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Markieren Sie die Position der Mutter.
5. Drehen Sie die Mutter 1-1/4 Umdrehungen.
Diese Methode stellt sicher, dass die Dichtringe auch bei minimaler Toleranz des Rohrdurchmessers über die volle 1-1/4 Umdrehung Kontakt mit dem Rohr haben.
Um maximale Zuverlässigkeit und Leistung der Verschraubung zu gewährleisten, sollte bei der Auswahl der Rohrleitungen für jede Anwendung große Sorgfalt aufgewendet werden.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige Serie von pneumatischen Produkten.
2: Hohe Qualität zu wettbewerbsfähigen Preisen.
3: Musterbestellung und Kleinmengenbestellung sind akzeptabel.
4: Zuverlässige Qualität garantiert und aktiver Kundendienst.
5: Anpassung nach Ihren speziellen Wünschen.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist derExport von Automatisierungsteilen mit vollen Containern und der Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F: WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl-, Messing-, Aluminium-Materialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile/ Pneumatikventile/Luftzylinder/Hydraulikventile/Hydraulikakkumulatorenusw.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
| Gegenmaßnahmen bei extremer Kälte |
Dichtungen |
Fluorkautschuk, PTFE |
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
