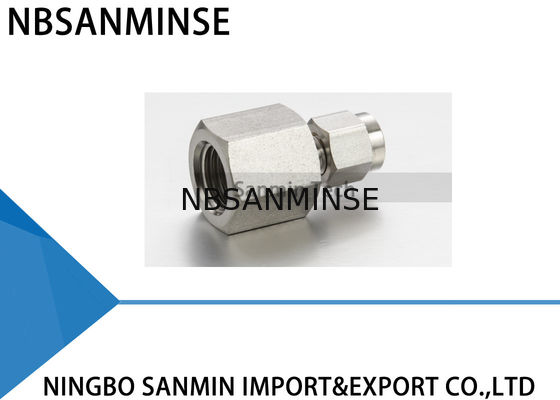

FC-Typ-Steckverbinder aus Edelstahl 316L für Rohrleitungen, Sanitärarmaturen, hohe Qualität, Sanmin
Beschreibung von Rohrverschraubungen
Die Rohrverschraubung ist ein Mechanismus, der sowohl zum Abdichten als auch zum Greifen von Rohren verwendet wird. Der mechanische Vorteil und die Geometrie dieser Art von Verschraubung erzeugen eine leckagefreie Montage.
Zur Montage einfach das Rohr in die vollständige Baugruppe einführen, bis das Rohr am Schulter des Verschraubungskörpers anliegt. Die beiden Ringe werden durch die mechanische Kraft, die durch Drehen der Mutter im Uhrzeigersinn erzeugt wird, zwischen Mutter und Verschraubungskörper nach vorne getrieben. Der hintere Ring wird gegen das konische Heck des vorderen Rings gedrückt, der durch Kraft in die konische Öffnung des Körpers gedrückt wird.
Der hintere Ring wird radial nach innen auf das Rohr aufgeschrumpft, während der vordere Ring herausgezogen wird, um eine vollflächige Dichtung auf der konischen Oberfläche des Körpers zu bilden.
Die 1-1/4-Umdrehung der Mutter aus der handfesten Position gewährleistet einen gleichmäßigen Antrieb der Dichtungselemente. Dies gewährleistet eine effektive Abdichtung gegen hohen Druck sowie Ultrahochvakuum-Bedingungen.
Rohrschneiden
Es können zwei verschiedene Methoden zum Schneiden von Rohren verwendet werden:
1. Rohrschneider
2. Metallsäge
Schneiden mit Metallsäge
Um das Rohr mit einer Metallsäge zu schneiden und rechtwinklige Enden zu erhalten, muss das Rohr mit Führungsschienen geschnitten werden.
Diese Schneidmethode erfordert das Entgraten der Rohrenden.
Rohrhandhabung
Kratzer am Rohr können zu Leckagen führen. Daher ist es wichtig, das Rohr sorgfältig zu handhaben, um das Risiko von Leckagen zu verringern.
Einige Vorsichtsmaßnahmen
1. Rohre dürfen nicht über den Boden geschleift werden.
2. Rohre dürfen nicht aus einem Rohrgestell gezogen werden, insbesondere bei Rohren mit großem Außendurchmesser.
Inspektion von Rohrleitungen
Verwendung: Dies ist eine "No-Go"-Lehre und sollte wie folgt verwendet werden:
Montage der Verschraubung gemäß den folgenden Anweisungen: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm) – 1-1/4 Umdrehungen aus dem handfesten Zustand. Prüfen Sie den Spalt zwischen Mutter und Körper mit der entsprechenden Lehre. Wenn die Lehre leicht in den Spalt gleitet, ziehen Sie die Mutter weiter an, bis die Lehre nicht mehr in den Spalt passt.
Hohe Sicherheit
Bei Anwendungen mit extremen Bedingungen und hohem Druck empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist.
2. Rohr einführen (bis zum Anschlag).
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Position der Mutter markieren.
5. Mutter 1-1/4 Umdrehungen drehen.
Diese Methode stellt sicher, dass die Ringe auch bei minimaler Toleranz des Rohrdurchmessers über die volle 1-1/4-Umdrehung Kontakt mit dem Rohr haben.
Um maximale Zuverlässigkeit und Leistung der Verschraubung zu gewährleisten, sollte bei der Auswahl der Rohrleitungen für jede Anwendung große Sorgfalt aufgewendet werden.
Warum uns wählen
1: Hohe Qualität zu wettbewerbsfähigen Preisen.
2: Musterbestellung und Kleinmengenbestellung sind akzeptabel.
3: Anpassung nach Ihren speziellen Wünschen.
4: Bereitstellung kostenloser Produktinformationen.
5: Zuverlässige Qualität und aktiver Kundendienst.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F: WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen,, Messing, AluminiumMaterialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile / pneumatische Ventile /Luftzylinder / Hydraulikventile / HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie original berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen bei extremer Kälte Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Vermeidung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
Gegenmaßnahmen bei extremer Kälte Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
Steuerkomponenten |
| Spulen für hohe Temperaturbeständigkeit, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
