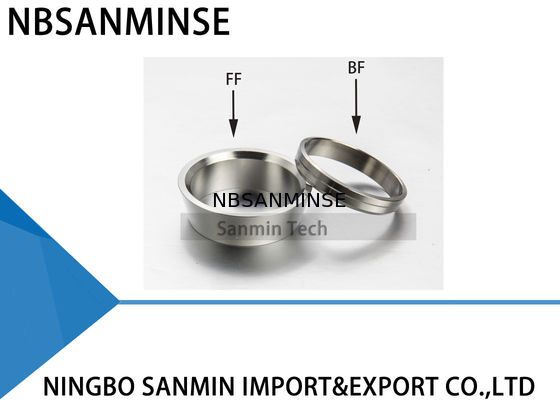

FF Frontferrule Typ Edelstahl 316L Rohrverschraubung Sanitärverschraubung Hohe Qualität Sanmin
Rohrverschraubungen Beschreibung
Die Rohrverschraubung ist ein Mechanismus, der sowohl zum Abdichten als auch zum Greifen von Rohren verwendet wird. Der mechanische Vorteil und die Geometrie dieser Art von Verschraubung erzeugen eine leckagefreie Montage.
Zur Montage einfach das Rohr in die vollständige Baugruppe einführen, bis das Rohr am Anschlag des Verschraubungskörpers anliegt. Die beiden Ferrule werden durch die mechanische Kraft, die durch Drehen der Mutter im Uhrzeigersinn erzeugt wird, zwischen Mutter und Verschraubungskörper nach vorne getrieben. Die hintere Ferrule wird gegen das konische Heck der vorderen Ferrule getrieben, die durch Kraft in die konische Öffnung des Körpers gedrückt wird.
Die hintere Ferrule wird radial nach innen auf das Rohr aufgeweitet, während die vordere Ferrule herausgehoben wird, um eine vollflächige Dichtung auf der konischen Oberfläche des Körpers zu bilden.
Die 1-1/4 Umdrehung der Mutter aus der handfesten Position gewährleistet einen gleichmäßigen Antrieb der Dichtungselemente. Dies gewährleistet eine effektive Abdichtung gegen hohen Druck sowie ultrahohe Vakuumverhältnisse.
Montageanleitung
Die Verschraubungen werden montiert und handfest geliefert. Eine Demontage vor Gebrauch kann zum Eindringen von Schmutz oder anderen Partikeln führen.
1. Rohr in die Verschraubung einführen
Prüfen Sie, ob das Rohr fest auf der Verschraubungsschulter aufliegt und die Mutter handfest ist. An diesem Punkt wird empfohlen, eine Markierung auf dem Sechskant der sich auf den Verschraubungskörper erstreckenden Mutter anzubringen. Diese Markierung dient als Indikator für den Startpunkt und den richtigen Anzug.
2. Mutter festziehen
Für 1/4 Zoll (6 mm) und größer sind 1-1/4 Umdrehungen der Mutter erforderlich (siehe Abb. A).
Für 3/16 Zoll (4 mm) und kleiner sind 3/4 Umdrehungen der Mutter erforderlich (siehe Abb. B).
Wiederzusammenbauanleitung
Verbindungen können wiederholt getrennt und wieder verbunden werden, ohne Verlust der Dichtheit.
1. Vor dem Trennen die Position der Mutter in Bezug auf den Verschraubungskörper markieren.
2. Zum Wiederzusammenbau die Mutter mit einem Schraubenschlüssel bis zur ursprünglichen Position festziehen.
3. Mit einem Schraubenschlüssel leicht festziehen, bis ein leichter Anstieg des Drehmoments spürbar ist.
Rohrhandhabung
Kratzer am Rohr können zu Leckagen führen. Daher ist es wichtig, das Rohr sorgfältig zu handhaben, um das Risiko von Leckagen zu verringern.
Einige Vorsichtsmaßnahmen
1.Rohre dürfen nicht über den Boden geschleift werden.
2.Rohre dürfen nicht aus einem Rohrgestell gezogen werden, insbesondere bei Rohren mit großem Außendurchmesser.
Kupferrohre
Wenn Sie Kupferrohre aus einer Rolle verwenden, halten Sie das Ende des Rohrs fest und rollen Sie die Rolle nach außen ab, sodass das Rohr auf einer ebenen Fläche liegt.
Inspektionsrohre
Verwendung: Dies ist eine "Nicht-Go"-Lehre und sollte wie folgt verwendet werden:
Verschraubung gemäß den folgenden Anweisungen montieren: 1/4 Zoll (6 mm), 3/8 Zoll, 1/2 Zoll (12 mm) – 1-1/4 Umdrehungen ab handfest. Prüfen Sie den Spalt zwischen Mutter und Körper mit der entsprechenden Lehre. Wenn die Lehre leicht in den Spalt gleitet, ziehen Sie die Mutter weiter an, bis die Lehre nicht mehr in den Spalt eindringen kann.
Hohe Sicherheit
Bei Anwendungen mit extremen Bedingungen und hohem Druck empfehlen wir die folgenden Installationsverfahren:
1. Prüfen Sie, ob die Mutter handfest ist.
2. Rohr einführen (bis zum Anschlag).
3. Drehen Sie die Mutter mit einem Schraubenschlüssel, bis sich das Rohr nicht mehr frei dreht.
4. Position der Mutter markieren.
5. Mutter 1-1/4 Umdrehungen drehen.
Diese Methode stellt sicher, dass die Ferrule auch dann mit dem Rohr über die volle 1-1/4 Umdrehung in Kontakt sind, wenn der Rohrdurchmesser die minimale Toleranz aufweist.
Um maximale Zuverlässigkeit und Leistung der Verschraubung zu gewährleisten, sollte bei der Auswahl des Rohrs für jede Anwendung große Sorgfalt aufgewendet werden.
Warum uns wählen
1: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
2: Musterbestellung & Kleinmengenbestellung ist akzeptabel.
3: Anpassung nach Ihren speziellen Wünschen.
4: Kostenlose Produktinformationen bereitstellen.
5: Großer Lagerbestand für schnellen Versand.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
,Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile /pneumatische Ventile /Luftzylinder/Hydraulikventile/HydraulikakkumulatorenProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?
A: Ja, wir können Marken wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen bei hohen Temperaturen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Festziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise in Verbindung verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A:Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen bei hohen Temperaturen Gegenmaßnahmen bei extrem kalten Temperaturen
| Dichtungen |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
| Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
