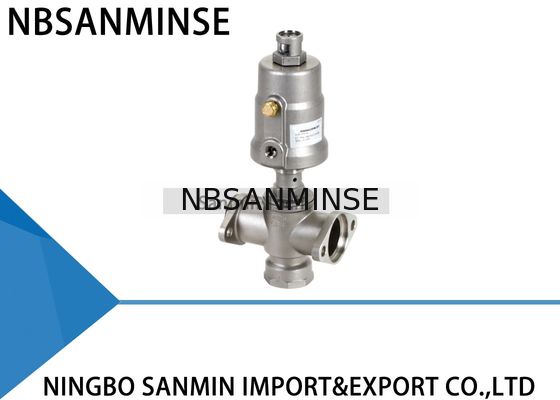

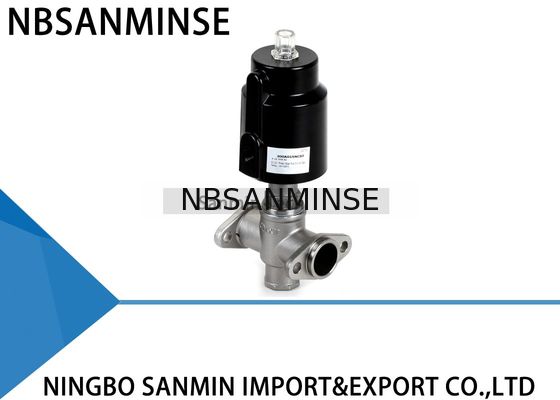

Pneumatisch bearbeitete Dreiwegewinkel-Seat-Ventil-Mehrwegeventil-Art JDF1300

Pneumatisch betätigtes 3-Wege-Sitzventil, Ventil für Verteiler, Typ JDF1300

3/2-Wege-Sitzventil, pneumatisch betätigt, für Medien bis +180°C, Ventil für Verteiler, mit Gewindeanschluss & Schweißenden, DN 15-25

Zum Mischen oder Verteilen von Medien;

Gesteuert durch ein Vorsteuerventil;

Strömungsoptimierter Körper aus Edelstahl;

Lange Lebensdauer und wartungsfreier Betrieb.

Anschlusstyp

T: Gewindeanschluss

W: Schweißende

Betätigungsart

S: Einfachwirkend

DS: Doppeltwirkend

Gehäusematerial

Leer: SS304 (Standard)

4: SS316

5: SS316L

Steuerfunktion

NO: Normally Open (Öffner)

NC: Normally Closed (Schließer) (Standard)

Na: Frei

Nenndurchmesser

15: G1/2, G3/4, G1

Aktuator-Materialcode

P: PA-Aktuator

S: SS-Aktuator

A: Aluminium-Aktuator

Modell

JDF1300: 3/2-Wege-Sitzventil (Ventil für Verteiler)

Die 3-Wege-Sitzventil-Serie JDF1300 besteht aus einem pneumatisch betätigten Aktuator und einem 3-Wege-Ventilkörper. Der Aktuator ist je nach Umgebungstemperatur und Kundenanforderungen in drei verschiedenen Materialien erhältlich: PA, Aluminium und Edelstahl. Als Materialien für den Ventilkörper stehen Edelstahl 304, 316 und 316L zur Verfügung. Mit unserem umfassenden Angebot an kompatiblem Zubehör ermöglicht die Mini-Flansch-Konstruktion des 3-Wege-Ventilgehäuses eine unbegrenzte Aneinanderreihung von Ventilen zu linearen Gruppen, was eine ordentliche und effiziente Verlegung des Rohrleitungssystems erleichtert.

Der Austausch von Druck- und Serviceanschlüssen ermöglicht verschiedene fluidische Schaltungsfunktionen, wie z. B. das Mischen oder Verteilen der Medien. Der strömungsoptimierte Ventilkörper des JDF1300 ermöglicht hervorragende Durchflussraten. Die bewährte, selbstnachstellende Dichtung sorgt für ein hohes Maß an Dichtheit und gewährleistet somit einen zuverlässigen Betrieb über Jahre hinweg.

Für den Anwender garantiert das integrierte Ventildesign eine ordentliche und übersichtliche Installation des Anlagensystems sowie wirtschaftliche Vorteile.

Warum uns wählen

1: Kostenlose Produktinformationen bereitstellen.
2: Zuverlässige Qualität und aktiver Kundendienst.
3: Ein Jahr Qualitätsgarantie.
4: Verschiedene Stile für jedes Produkt und vollständige pneumatische Produktserien.
5: Großer Lagerbestand für schnellen Versand.

F: Könnten Sie kostenlose Muster anbieten?

A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055

F: Was ist Ihr Geschäftsumfang?

A: Unser Geschäftsumfang istService von Export-Automatisierungsteilen mit vollen Containern und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Ölanschlüssen usw.Druckmessgeräten usw.

F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl-

,Messing- und Aluminium- Materialbearbeitungen herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/pneumatische Ventile/ Luftzylinder/Hydraulikventile/Hydraulikspeicherund so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.

F:

Gibt es eine Garantie?

A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.

F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?

Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Festziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.

G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.

F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?

A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?

A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkörper und der Feder,

Umgebung

heiß, starke Vibrationen usw.

F:

Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen

Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
