Kupfer Innen- und Außenleitungen Messing-Fitting Verbinden mit Rohr für Wasser Öl Luft
ContPerson : Ina Chen
Telefonnummer : 0086-15168536055
WhatsApp : +8615168536055
Detailinformationen |
|||
Code: | Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie in Anhang I der Ve | Größe (Millimeter): | D0 50 50 D1 1/2NPT 3/4NPT D2 14 19 L1 35 45 L2 15 20 |
---|---|---|---|
Teilname: | Ventilkörper Dichtungselement Handrad | Material: | Messing aus PTFE-Guss |
NOMINALEN Druck: | 0.6Mpa | Druck für die Festigkeitsprüfung: | 1.0mpa |
Versuchsdruck der Dichtung: | 0.6Mpa | Betriebstemperatur: | ≤200℃ |
Arbeitsmedium: | Wasser, Dampf |
Produkt-Beschreibung
J29T-6T Wasserspiegelmessgerät Haupttechnische Parameter Nenndruck PN0,6MPa Festigkeitsprüfdruck 1,0 Versiegelungsprüfdruck 0,6 Arbeitstemperatur ≤ 200 °C Arbeitsmedium: Wasser, Dampf
Code | Größe ((mm) | Teilname | Material | ||||
D0 | D1 | D2 | L1 | L2 | Ventilkörper | Messing | |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | 50 | 1/2NPT | 14 | 35 | 15 | Versiegelungselement | PTFE |
Die in Absatz 1 genannten Angaben sind zu beachten. | 50 | 3/4NPT | 19 | 45 | 20 | Handrad | Gusseisen |
Nenndruck | 0.6Mpa | ||||||
Prüfdruck für die Festigkeit | 1.0Mpa | ||||||
Versuchsdruck der Dichtung | 0.6Mpa | ||||||
Betriebstemperatur | ≤ 200°C | ||||||
Arbeitsmedium | Wasser, Dampf |
Produkthandbuch
Code: TL-104-15B1 B2,B3

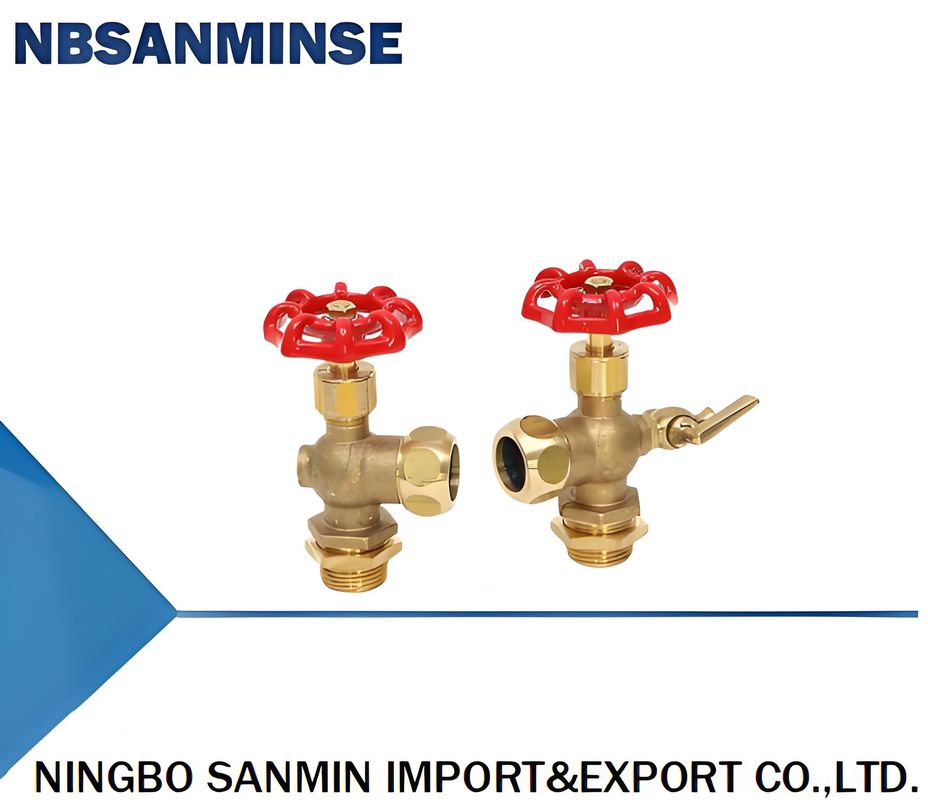

Name: Teeherdflüssigkeitsmessgerät
(1) Nenndruck PN0,6 MPa;
(2) Festigkeitsprüfdruck 1,0 MPa;
(3) Versuchsdruck 0,6 MPa;
(4) Betriebstemperatur ≤ 200 °C.
Dieses Wasserstandsmessgerät ist für verschiedene kleine Druckbehälter und Flüssigkeitsspeicher geeignet, die den Flüssigkeitsstand anzeigen.die Dichtfläche besteht aus Kupferlegierung, Gusseisenhandrad, Glasrohr mit hohem Borosilikatgehalt usw. Während der Installation ist der Außendraht D1 des Wasserspiegelventils mit dem inneren Draht des Behälters übereinstimmend.Aufgrund der Gewindeverbindung des Ventilkörpers dieses Produkts, gibt es drei verschiedene Arten von Gewindeverbindungen in einer Spezifikation (siehe Anhang für Einzelheiten).
Seriennummer | Produktcode | Außendurchmesser des Glasrohrs D | Verbindungsfaden D1 | Leberschutzabstand | Größe der Anlage L1 | Abstand zur Mitte L |
01 | 104-15B1 | 12 bis 12.3 | G1/2 | 21 | 28 | Anpassung an die Benutzerbedürfnisse (Bestimmung der relevanten Abmessungen von Glasröhren, Dichtungsringen und Schutzstäben) wie in der nachstehenden Tabelle dargestellt |
02 | 104-15B2 | 12 bis 12.3 | 1/2 NPT | 21 | 28 | |
03 | 104-15B3 | 12 bis 12.3 | ZG1/2 | 21 | 28 | |
Anmerkung: Wenn der Produktcode 104-15B1 den Betrieb verlässt, sind die oberen und unteren Ventile jeweils mit einer D1-Druckmutter mit Gewinde ausgestattet. |
Zahl | Abstand zur Mitte L | Code | Spezifikation | Glasrohr | |
Außendurchmesser | Länge | ||||
01 | 300 | 104-15B1 | G1/2 | 12 | 266 |
02 | 350 | 104-15B1 | G1/2 | 12 | 316 |
03 | 400 | 104-15B1 | G1/2 | 12 | 366 |
04 | 500 | 104-15B1 | G1/2 | 12 | 466 |
05 | 300 | 104-15B2 | 1/2 NPT | 12 | 266 |
06 | 350 | 104-15B2 | 1/2 NPT | 12 | 316 |
07 | 400 | 104-15B2 | 1/2 NPT | 12 | 366 |
08 | 500 | 104-15B2 | 1/2 NPT | 12 | 466 |
09 | 300 | 104-15B3 | ZG1/2 | 12 | 266 |
10 | 350 | 104-15B3 | ZG1/2 | 12 | 316 |
11 | 400 | 104-15B3 | ZG1/2 | 12 | 366 |
12 | 500 | 104-15B3 | ZG1/2 | 12 | 466 |
Name | Oberventil | Unterventil | Abflussventil | Glasrohr | Schutzstäbe |
Anzahl | 1 | 1 | 1 | 1 | 2 |
