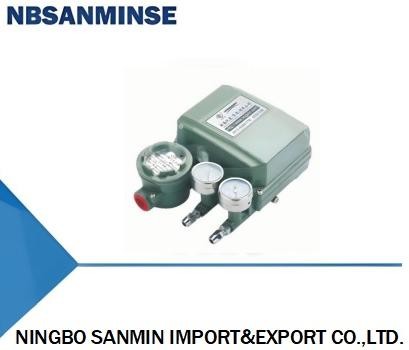

ZPD-Serie Elektro-Gas Ventilpositionierer
|
 |
QZD2000 Die Funktion des Elektro-Gas-Konverters besteht darin, das vom Regler ausgegebene elektrische Signal in ein Gassignal umzuwandeln.
ZPD2000 Serie Elektro-Gas-Ventilpositionierung und die Ventilnutzung, das elektrische Signal des Reglerausgangs, in das Antriebsventil-Gassignal, kann die Packungsfunktion und die Ventilspindelreibung sowie die unausgeglichene Kraft des Ventilkerns durch Differenzdruck überwinden, die Geschwindigkeit der Ventilaktion verbessern, um sicherzustellen, dass der Regler gemäß dem korrekten Ausgangssignal des Reglers positioniert wird.
|
| Intrinsischer Fehler |
+1% (Einfachwirkend); +1,5% (Doppeltwirkend) |
| Hysterese-Fehler |
1% (Einfachwirkend): 1,5% (Doppeltwirkend) |
| Totband |
0,4% (Einfachwirkend); 0,8% (Doppeltwirkend) |
| Nennweg |
0-(10-100)mm; 0-(50--75° -90°) Winkelweg |
| Luftdruck |
0,14-0,55MPa |
| Ausgangsdruck |
4-20mA.DC: 0-10mA.DC (getrennter Prozess) |
| Ausgangsdruck |
0,02-0,5MPa |
| Luftanschluss |
Einfachwirkend: 450L/h (Gasversorgung 0,14MPa) Doppeltwirkend: 3600L/h (Gasversorgung 0,55MPa) |
| Ausgangskennlinie |
Linear, Gleichprozentig |
| Umgebungstemperatur |
-35~+60°C -20~+60°C (Eigensicherer Typ) |
| Relative Luftfeuchtigkeit |
10%~90% |
| Eingangsimpedanz |
4-20mA.DC 300+100 (20°C Zeit) 0-10mA.DC 1000+300 (20°C Zeit) |
| Luftversorgungsanschluss |
M10x1, p6 Messinganschluss |
| Stromschnittstelle |
NPT1/2 (M22x1,5) |
| Gehäusematerial |
Aluminiumlegierung |
| Gesamtmaße |
203×160×105mm |
| Gewicht |
2,8Kg |
| ModellBetätigungsart |
Eingangssignal |
Ausgangsdruck |
Ex-SchutzQZD2 |
1 Einfachwirkend |
|
1 4~20mAD.C
|
1 0,02-0,1MPa (oder) 0-0,5MPa (Standard) |
D Explosionsgeschützter Typ |
2 Doppeltwirkend |
2 Relais-Signale 4-12; 12-20mAD.C |
| 2 0,04-0,2MPa |
E Wetterfester Typ |
3 0-10mA.DC |
3 0,08-0,2MPa |
|
I Ex ia IICT6 GB Eigensicherer explosionsgeschützter Typ |
4 Relais-Signale 0-5; 5-10mA.DC |
F: Können Sie kostenlose Muster anbieten? |
|
A: Ja, |
|
|
aber es hängt von den Produkten ab,
bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055 F: Was ist Ihr Geschäftsbereich? A: Unser Geschäftsbereich ist
Service von Exporteur-Automatisierungsteilen mit vollen Containern und Verkauf von
Luftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern,Luft- und Öl- Fittingen , Manometern usw.F:Welche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen,,Messing, Aluminium
Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasserventile /pneumatische Ventile/Luftzylinder /Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das herstellen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Dichtungen G-Gewinde ist ein zylindrisches Rohr für nicht abgedichtete Verbindungen; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen? A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
SchwerpunktGegenmaßnahmen bei hohen Temperaturen Gegenmaßnahmen bei extremer Kälte
Dichtungen Fluorkautschuk, PTFE
| Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftaufbereitung |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kälte + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Verhinderung von Kaltkondensation |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
|
