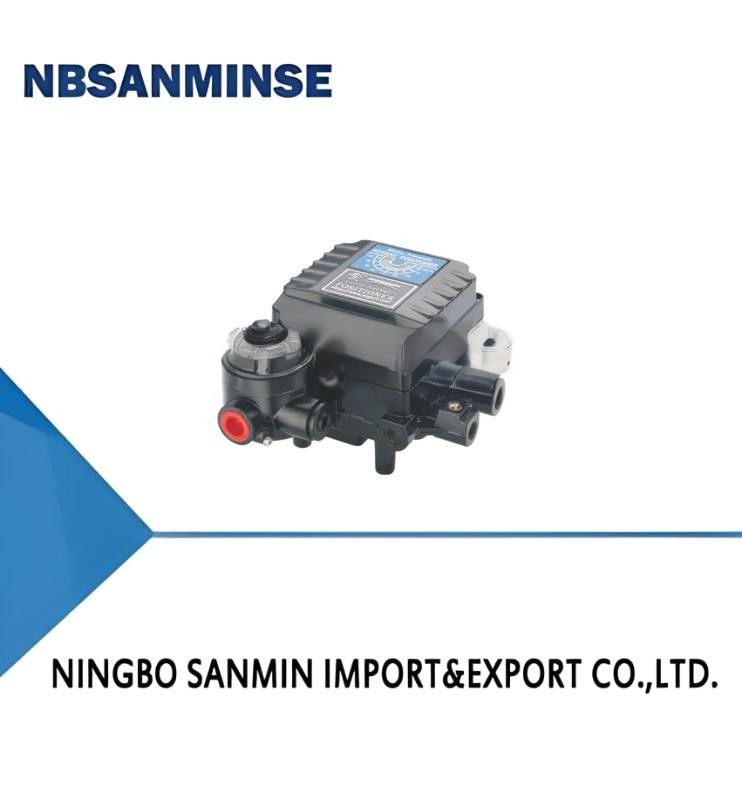

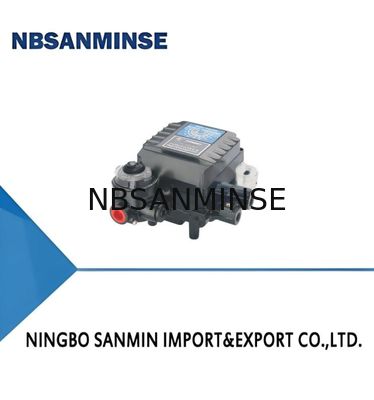

| CN1000 Serie elektrische und Gasventil-Locator |
|
|
1. CE-Zertifizierung bestanden.
2. Explosionsschutzklasse bestanden (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb).
3. IP66-Schutzart-Zertifizierung bestanden.
4. Mit hoher Vibrationsfestigkeit (kein Einfluss bei 5-200 Hz).
5. Elektrische Schnittstellen sind porös und in jede Richtung umwandelbar.
6. Kalibrierung ist einfach, leicht zu implementieren, Reaktionsumwandlung.
7. Keine Notwendigkeit zu ändern, 1/2 gleiche Teile können die Steuerung abschließen.
8. Modulare Struktur für Teile, einfach zu reparieren und zu warten.
9. Einfache Rückkopplungsverbindung.
|
Erstens, Produktübersicht
Der elektrische Stellungsregler der CN1000-Serie und das pneumatische Regelventil bilden einen geschlossenen Regelkreis. Wandelt das Gleichstromsignal des Steuerungssystems in die Antriebsbuchstaben der Gasventilsteuerung um. Gleichzeitig kann die Ventilposition gemäß der Rückmeldung des Reglers über die Öffnung korrekt positioniert werden, entsprechend den Steuerungssignalen des Systemausgangs. Der elektrische Locator ist in den Typen einfachwirkend (federbelastet) und doppeltwirkend pneumatische Aktuatoren erhältlich. |
| Modell |
CN1000L
|
CN1000R |
Projekt |
Gerade Hub
|
Winkel Hub
|
| Einfachwirkend |
Doppeltwirkend |
Einfachwirkend |
Doppeltwirkend |
| Input Signal |
4~20mA DC |
Versorgungs-Druck |
1.4~7kgf/cm2(20~100psi) |
| Impedanz |
250±15Ω |
Hub |
10~150mm 0~90° |
| Tracheenschnittstelle |
NPT1/4 |
Stromversorgungsschnittstelle |
NPT1/2(G1/2) |
| Pressurmesser Schnittstelle |
NPT1/8 |
Explosionsschutzklasse |
Ex dmbⅡB(C)T6 Gb Ex iaⅡB(C)T6 Gb |
| Protection Klasse |
IP66 |
Linearität |
±1%F.S ±2%FS |
| Umgebungstemperatur |
-20℃~70℃ |
Hysterese |
±1%F.S |
| Sensitivität |
±0.2%F.S±0.5%F.S |
Airverbrauch |
3LPM(Sup=1.4kgf/cm2,20psi) |
| Wiederholgenauigkeit |
±0.5% |
Flow Kapazität |
80LPM(Sup=1.4kgf/cm2,20psi) |
| Material |
Gussaluminium |
| Weight |
2.7kg(6 lb) 2.8kg(6.2 Ib) |
|
CN1000
|
L linear |
S Einfachwirkend |
M Ex dmb ⅡBT 6 Gb |
1 10 ~ 40 mm(geradliniger Typ)
M6x40L (Drehtyp)
|
1
Aktuatorvolumen ist kleiner als 90cm³
|
0 Nein |
| R Drehtyp |
D Doppeltwirkend |
C Ex dmbⅡC T6 Gb |
2 40 ~ 70 mm(geradliniger Typ)
M6x63L (Drehung)
|
2 Aktuatorvolumen 90 bis 180 cm ³ |
1 +PTM(integrierte Ventilposition.Rückmeldung) |
|
_____
|
_____
|
I Ex ia ⅡB T6 Gb |
3 70~100mm(linear)
M8x40L (Drehtyp)
|
3 Aktuatorvolumen ist größer als 180cm³ |
2 +PTM(externe Ventilposition Rückmeldung) |
|
_____
|
_____
|
P Ex iaⅡC T6 Gb |
4 100~130mm(linear)
M8x63L (Drehtyp)
|
_____
|
3 +L/S(integrierter Endschalter) |
|
_____
|
_____
|
N Nicht explosionsgeschützt
|
5 130~150mm(linear)
NAMUR (Drehtyp)
|
_____
|
4 +L/S(externer Endschalter) |
|
_____
|
_____
|
_____
|
_____
|
_____
|
5 +PTM+L/S(integrierte Ventilposition.Rückmeldung.und Endschalter) |
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist Service von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf von Luftzylindern, Luftaufbereitung, Magnetventilen, Luftventilen, motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fitting, Manometern usw.
F: WWelche Arten von Produkten können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile / Wasser-/pneumatische Ventile /Luftzylinder/Hydraulikventile/Hydraulikspeicher Produkte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
Gegenmaßnahmen für Hochtemperaturumgebungen A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²? A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten? Schwerpunkt
Gegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
| Dichtungen |
Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Hochtemperatur-Syntheseschmierfett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
| Luftversorgung Aufbereitung |
Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
| Metallkomponenten |
Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestrumpf verhindern |
| Steuerkomponenten |
Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kältevernebelung verhindern |
| Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit thermischen Isoliermaterialien umwickeln |
|
|
|
