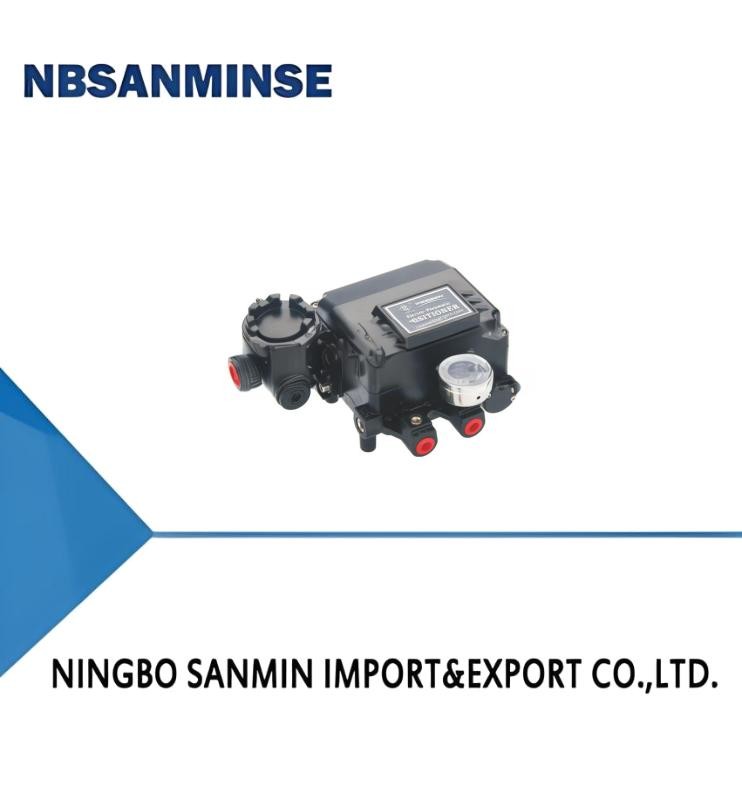

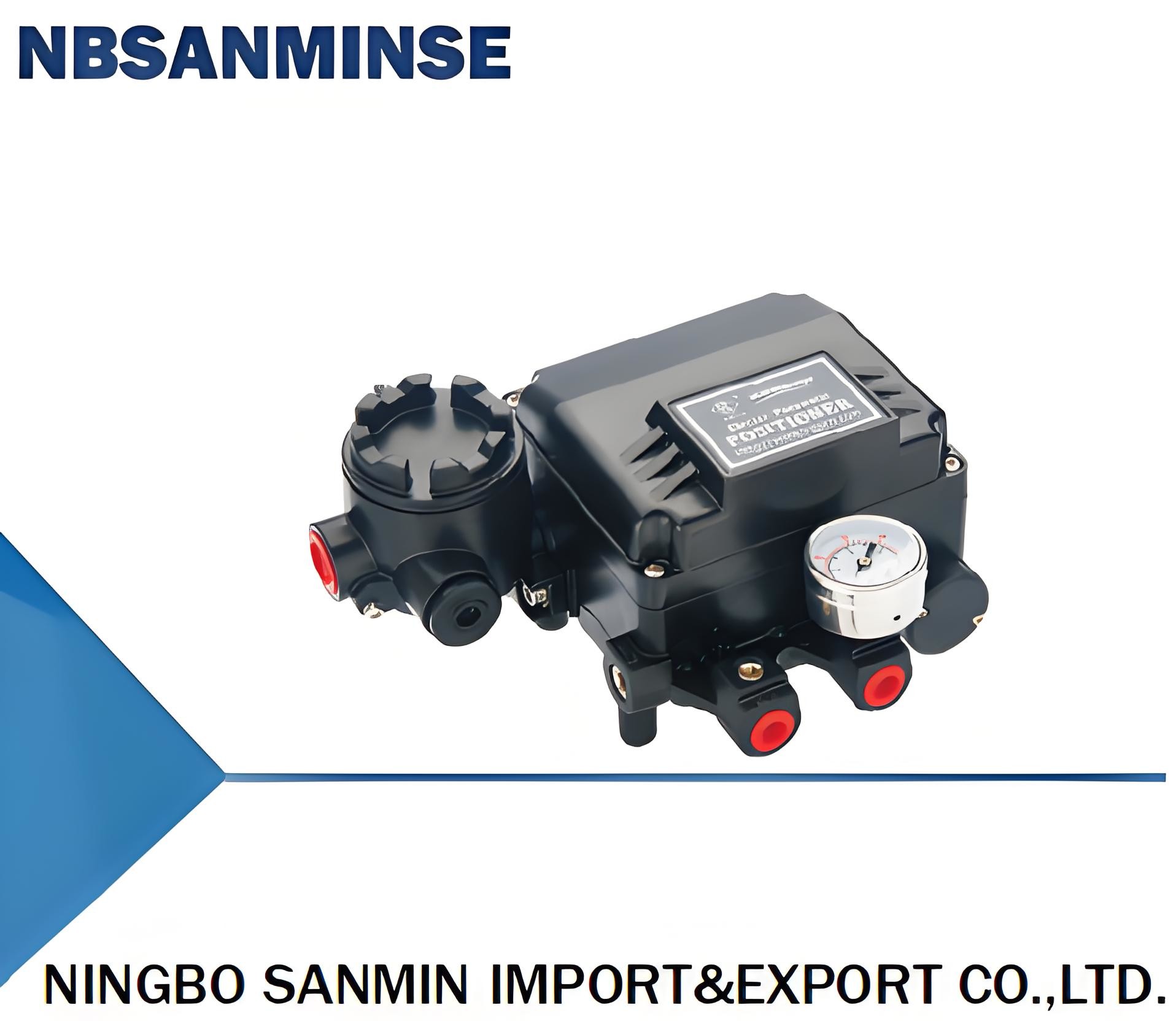

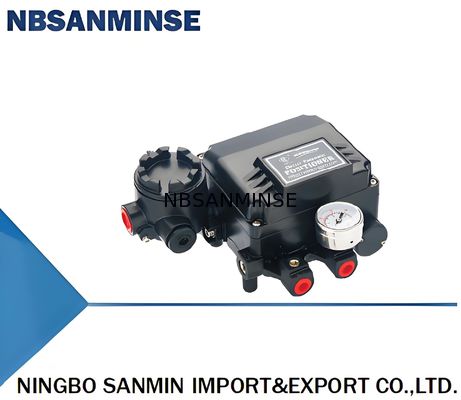

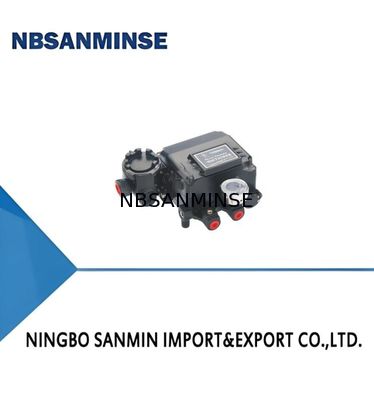

YT1000-Serie elektrische und Gasventilortraggerät |
|
|
1.Durch die CE-Zertifizierung
2.Durch die Explosionssicherheits-Zertifizierung (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb)
3.Durch die IP66-Zertifizierung
4.mit hoher Schwingung (kein Einfluß in 5 - 200 Hz)
5.Elektrische Schnittstellen sind poröse Form, zu jeder Richtung Verbindung
6.Die Kalibrierung ist einfach, einfach umzusetzen, Reaktionsumwandlung
7- Keine Notwendigkeit, zu wechseln, 1/2 gleiche Teile kann vollständige Kontrolle
8.Moduläres Bauprojekt für Teile, leicht zu reparieren und zu warten
|
Erstens, Produktübersicht
Der elektrische Positionierer der Baureihe YT 1000 und das pneumatische Steuerventil bilden einen geschlossenen Schaltkreis.Zur Umwandlung der Gleichstromsignal Steuerungssystem ist gegeben, um den Antrieb Brief des Gasventils Steuerventil Aktion. Gleichzeitig kann nach dem Rückkopplungsregler der Öffnung die Ventilposition entsprechend den System-Ausgangssteuerungssignalen korrigiert werden.Der elektrische Ortungsmessgerät ist in Form von einwirkenden (Federrücklauf) und doppelt wirkenden pneumatischen Aktoren erhältlich.. |
| MOdel |
YT1000L |
YT1000R |
| Projekt |
Gerade Fahrt |
Winkelfahrt |
| Einmalige Maßnahme |
Doppelwirkende |
Einmalige Maßnahme |
Doppelwirkende |
| Eingangssignal |
4 ~ 20 mA Gleichstrom |
| Impedanz |
250 ± 15Q |
| Versorgungsdruck |
1.4~7kgf/cm2 ((20~100psi) |
| Schlaganfall |
10 bis 150 mm 0 bis 90° |
| TSchnittstelle der Rachäe |
NPT1/4 |
|
PRückkehr
AbmessungSchnittstelle
|
NPT1/8 |
| Schnittstelle für Stromversorgung |
NPT1/2 ((G1/2) |
| Explosionssicherheit |
Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb |
| PUmdrehungGrade |
IP-Qualität |
| UmgebungTemperatur |
-20°C bis 70°C |
| LiNähe |
± 1% F.S ± 2% FS |
| Hysterese |
± 1% F.S. |
| SEmpfindlichkeit |
± 0,2% F.S. ± 0,5% F.S. |
| Wiederholbarkeit |
± 0,5% |
| EineVerbrauch |
3LPM ((Sup=1,4kgf/cm2,20psi) |
| FniedrigKapazität |
80 LPM ((Sup=1,4kgf/cm2,20psi) |
| MAterial |
aus Aluminium |
| WAcht |
2.7kg(6lb) 2.8kg(6.2lb) |
| MOdel |
Bewegung des Aktoren |
Art der Maßnahme |
Explosionssicherheit |
Feedback-Streifenformular |
Auspuffloch des Pilotanhängers |
Auswahlmöglichkeiten |
| YT-1000 |
L linear |
S Einzelne Maßnahme |
M Ex dmbIIBT6 Gb |
1 10 ~ 40 mm ((Linear)
M6x40L (Rotationstypen)
|
1 Das Volumen des Aktoren ist weniger als 90 cm3 |
0 Nein |
| R Rotationstyp |
D Doppelwirkende |
C Ex dmb IICT6 Gb |
2 40 ~ 70 mm ((Linear)
M6x63L (Rotations-Typ)
|
2 Akkuatorvolumen90 bis 180 cm3 |
1 +PTM ((Eingebettete Ventilposition.Feedback) |
|
|
I Ausführungen b |
3 70 bis 100 mm (linear)
M840L (Rotationstypen)
|
3 Aktorenvolumen größer als 180 cm3 |
2 +PTM ((Feedback zur äußeren Ventilposition) |
|
|
P EX II C 16 G b |
4 100-130 mm (linear)
M863L (Rotatorentyp)
|
|
3 +L/S (Eingebettete Grenzschalter) |
|
|
N Explosionssicherheit |
5 130-150 mm (linear)
NAMUR ((Rotationstypen)
|
|
4 +L/S ((Außengrenze.Schalter) |
|
|
|
|
|
|
5+PTM+L/S ((Eingebaute Ventile, Positionsrückkopplung und Grenzschalter) |
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
