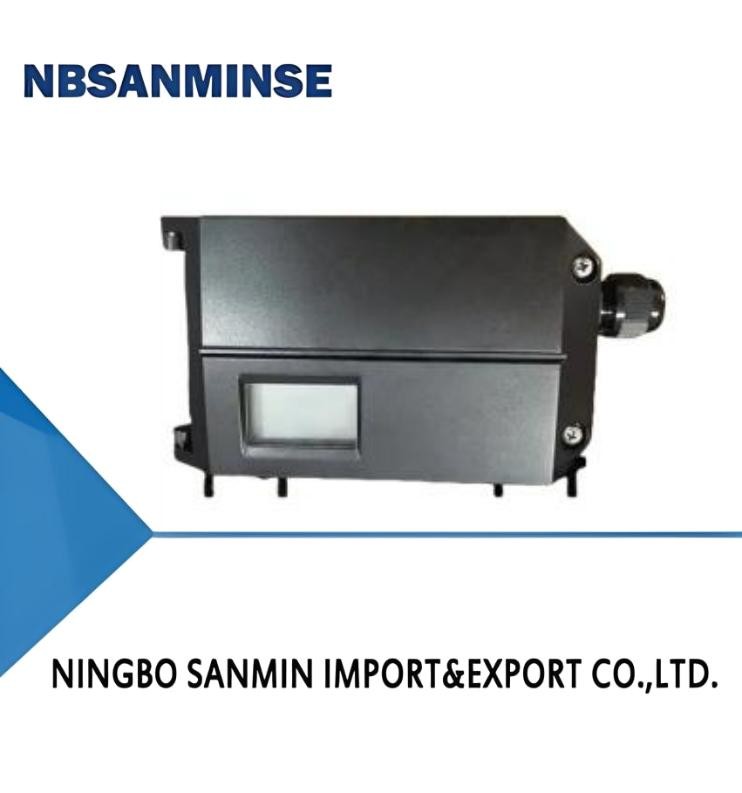

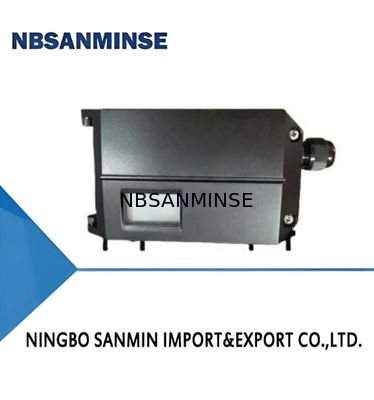

| CN8000 Reihe intelligenter elektrischer Ventilpositionierer |
|
1Lesen Sie die Installationsanweisungen sorgfältig durch, bevor Sie den Positionierer installieren. Installieren Sie den Positionierer gemäß den beschriebenen Installationsanforderungen. Bitte beachten Sie einige wichtige Installationspunkte.Zum Beispiel:, bestätigen Sie vor der Installation die Ausgangsposition des Positionierers oder der Rückkopplungswelle des Fernsensors. Drehen Sie die Rückkopplungswelle während der Installation nicht um 360°.für herkömmliche Geräte zur Position von Geraden, stellen Sie sicher, dass die obere Ebene des Positioniergehäuses in einem rechten Winkel zum Hauptschacht des Ventils liegt.der Drehwinkel der Rückkopplungsstange des Positionierers erfüllt die Anforderungen an die Montage.
2.Nachdem der Positionierer auf dem Ventil montiert wurde, müssen die Luftquelle und die elektrische Leitung angeschlossen werden und sichergestellt werden, dass der Luftdruck das Ventil vollständig öffnen kann.Eingabe eines 4 - 20mA-Signals zur Anstrengung des Positionierers.
3.Wenn der Positionierer eingeschaltet ist, befindet sich das System in einem nicht initialisierten Zustand, bevor die Initialisierungsfunktion abgeschlossen ist.und die Schnittstelle zeigt zuerst den Prozentsatzwert des Sensors.
|
|
Produktübersicht
Die intelligenten elektropneumatischen Ventilpositionierer der Baureihe CN8000 werden in Verbindung mit pneumatischen Aktoren verwendet.Sie empfangen ein Gleichstromsignal von 4 - 20 mA vom automatischen Steuerungssystem, um die Ventilposition zu steuern - PunktWährenddessen sammeln sie das Signal vom Positionssensor, um die tatsächliche Ventilposition zu erhalten.Sie steuern die Luftzufuhr und den Abgas des pneumatischen Aktoren, um die Ventilposition auf den Einstellpunkt zu bringen.
|
| Typ der Anlage |
Herkömmlicher linearer Zug |
| Fernsteuerung - linearer Zug |
| Herkömmlicher Winkelzug |
| Fernsteuerung - Winkelstrang |
| Split - Typ |
| Einectin Form |
Einmalige Maßnahme |
| Doppelwirkende |
| Explosionssichere Klasse |
Nicht explosionssicher |
| Ex ia IIC T4/T6 Ga |
| Ex d IIC T6 Gb |
| Rückkopplungssignal |
Ich habe nicht |
| Ich habe... |
| HARTCKommunikation |
Ich habe nicht |
| Ich habe... |
| MSchnürenBSchläger |
Ich habe nicht |
| Lineare Zughalterung |
| Winkelstrahlhalterung |
| Komponenten von Druckmessgeräten |
Ich habe nicht |
| Ich habe... |
| Ausgeschalteter Zustand |
Zurücksetzen |
| Halte - Position |
| Mindestumgebungstemperatur |
-20°C |
| -40°C |
| Muscheldrüsen |
Eine- Ich weiß nicht.Mininglegierung |
| SSchnellenIch...nput |
4-20mA Gleichstrom |
| MInimum-Betriebsstrom |
3.8mA |
| Ich...n-Eingangsimpedenz |
120Ω |
| EineUmgebungstemperatur |
Allgemeine Fassung: -20 °C ~ + 70 °C
Niedertemperaturversion: -40 °C ~ + 70 °C
Die maximale explosionssichere Temperatur in der Umgebung T4 beträgt + 60°C. Die maximale explosionssichere Temperatur in der Umgebung T6 beträgt + 40°C.
|
|
LuftAnforderungen an die Quelle
|
Übereinstimmung mit ISO 8573-1
Größe und Dichte der festen Partikel:Klasse 3
Taupunkt:Klasse 3
Ölgehalt: Klasse 3
|
|
Schwingungswiderstand
|
0.15mm, 10Hz-60Hz, 20 Zyklen pro Achse
20 m/s2, 60 Hz-500 Hz, 20 Zyklen pro Achse
empfohlene Reichweite für den Dauerbetrieb des gesamten Steuerventils 20 m/s2 ohne Resonanzspitzen
|
| Ar Quellenvorbereitung |
0.14-0.7MPa |
| Durchflussrate |
Aufnahme
2 Bar:4.8 Nm3/h
4 Bar:8.0 Nm3/h
6 bar:11.2 Nm3/h
Auspuff (Wiederherstellen)
2 Bar:5.9 Nm3/h
4 Bar:9.8 Nm3/h
6 bar:13.7Nm3/h
Abgase (Warten Sie...Position)
2 Takt:6.6 Nm3/h
4 Bar:11.1 Nm3/h
6 bar:15.6 Nm3/h
|
| STeady-ZustandLuftVerbrauch |
≤ 0,4 L/min |
| GrundsätzlicheFehler |
≤ 1,0% |
| Hysterese |
≤ 1,0% |
| Elektrische Schnittstelle |
M20x1.5 |
| Pneumatische Schnittstelle |
G1/4 |
| WAcht |
20,0 kg |
| PUmdrehungNiveau |
IP-Qualität |
| Explosionssichere Klasse |
Ex 1a IIC T4/T6 Ga |
|
Elektrische Schnittstelle |
DSchriftstück |
| IN+ |
4-20 mA Einstellsignal + |
| In- |
4 bis 20 mA Einstellsignal |
| OUT+ |
Rückkopplungssignal Modul 18-30V Gleichspannung + |
| Aus... |
Rückkopplungssignalmodul 4-20 mA |
|
Pneumatische Schnittstelle |
DSchriftstück |
| SUP |
Luftquelle Einlass |
| OUT1 |
Pilotflughafen 1 |
| OUT2 |
Pilot-Luftlüft 2, bei Doppelwirkung verwendet |
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
