1, Überblick

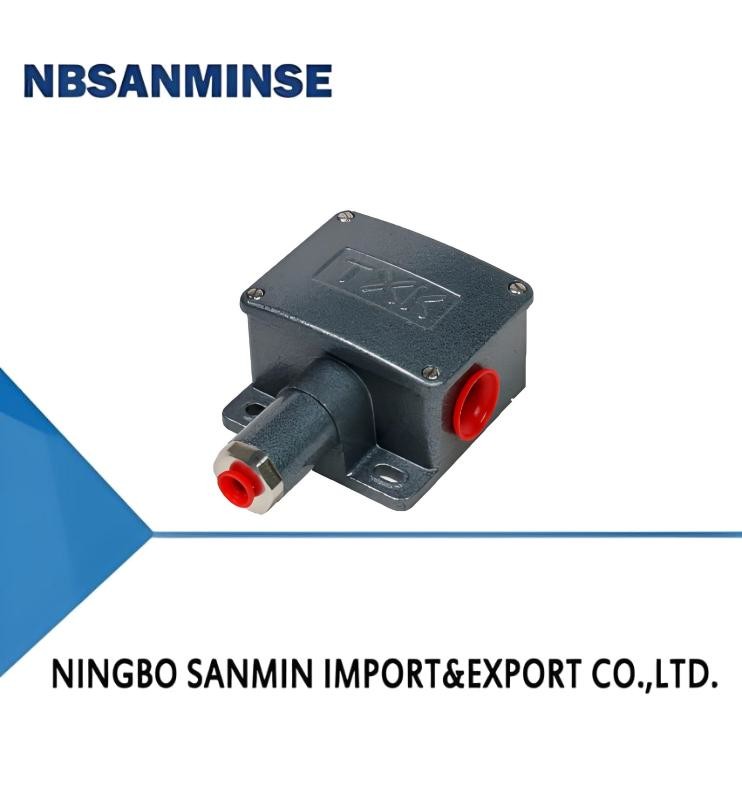

Der TXK-Druckschalter ist ein zuverlässiges Vor-Ort-Installationsinstrument.mit einer Breite von mehr als 20 mm,, sowie eine geringe Rückwirkung und einen breiten Messbereich.Der Abdeckungsbereich beträgt -0.1MPa bis 27.5MPa.
2, Technische Leistung
|
Arbeitsviskosität
|
1x10-3m2/s
|
|
Schaltfläche
|
Mikroschalter
|
|
Einschränkungsklassen
|
IP65
|
|
Umgebungstemperatur
|
-20°C bis 60°C
|
|
Durchschnittliche Temperatur
|
0 °C bis 80 °C
|
|
Antivibrationsleistung
|
40 m/s²
|
|
Wiederholbarkeitsfehler
|
1% oder00,5%
|
|
Kontaktkapazität
|
Max 220V Wechselstrom, ≤ 5A
|
3, Spezifikationen
|
Einstellbereich des Druckanstellwerts
|
Wechseldifferenz nicht größer als
|
**Zulassungsdruck (Mpa)
|
Außenabmessungen
|
Schaltfrequenz/Minute
|
Membranmaterial
|
Innerer Schnittstellenfaden
|
|
-100 bis 0 KPa
|
3 KPa
|
1.3
|
03
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
-100 bis 100 KPa
|
3 KPa
|
1.3
|
02
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
0 bis 100 KPa
|
3 KPa
|
1.3
|
03
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
5 bis 170 KPa
|
2 KPa
|
1.3
|
02
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
5 bis 210 KPa
|
5 KPa
|
1.3
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
10 bis 350 KPa
|
4 KPa
|
1.3
|
02
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
20 bis 700 KPa
|
15 KPa
|
1.5
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
00,15 bis 1,2 MPa
|
00,02 MPa
|
3
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
00,25 bis 2,5 MPa
|
00,04 MPa
|
5
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
00,37 bis 3,7 MPa
|
00,08 MPa
|
6
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
0.7 ~ 7MPa
|
0.12MPa
|
10
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
1.2 bis 12 MPa
|
0.15MPa
|
17.5
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
|
3.5 ~ 27.5MPa
|
1MPa
|
34
|
01
|
30
|
mit einer Breite von nicht mehr als 30 mm
|
NPT1/4
|
4, Auswahltabelle
|
TXK -□ □-□-□-□
1 2 3 4 5
|
|
1. Produktform
|
|
01
|
Übereinkommen
|
02
|
Doppelkontakt
|
03
|
Eex d
|
|
04
|
Unterer Differenzdruck
|
05
|
Oberer und unterer Differenzdruck
|
06
|
Hoher hydrostatischer Druck
|
|
07
|
Schmelzen
|
|
|
|
|
|
2Schal
|
|
Nr.
|
Regelmäßiger Stil
|
RN
|
Modell mit zwei Kontakten
|
LC
|
Gewohnheitsmodell zur Explosionssicherung
|
|
B
|
Explosionssicheres Modell mit kleinem Blickfenster
|
AL
|
Hülle des Ofen
|
|
|
|
3. Diaphragmatyp
|
|
01
|
Poly
|
02
|
aus rostfreiem Stahl
|
03
|
Kautschuk
|
|
4. Verbindungsfaden (nach Bedarf anpassbar)
|
|
01
|
NPT1/4 innerhalb
|
|
|
|
|
|
5Reichweite.
|
Siehe Vergleichstabelle für die Bereiche
|
|
Auswahlbeispiel: TXK-01NN-02-01-001
TXK-Druckregler, Produktform: regelmäßig, Schale: regelmäßig, Membranform: Edelstahl, Verbindungsfaden: NPT1/4 intern, Bereich: 3,5-27,5 MPa.
|
Vergleichstabelle für die Bereiche
|
Code
|
Reichweite
|
Anmerkungen
|
Code
|
Reichweite
|
Anmerkungen
|
|
001
|
30,5-27,5 MPa
|
Herkömmlicher Druck
|
002
|
1.2-12MPa
|
Herkömmlicher Druck
|
|
003
|
0.7-7MPa
|
Herkömmlicher Druck
|
004
|
0.37-3.7MPa
|
Herkömmlicher Druck
|
|
005
|
00,25 bis 2,5 MPa
|
Herkömmlicher Druck
|
006
|
0.15 bis 1.2 MPa
|
Herkömmlicher Druck
|
|
007
|
20 bis 700 KPa
|
Herkömmlicher Druck
|
008
|
10 bis 350 KPa
|
Herkömmlicher Druck
|
|
009
|
5 bis 210 KPa
|
Herkömmlicher Druck
|
010
|
5 bis 170 KPa
|
Herkömmlicher Druck
|
|
011
|
0 bis 100 KPa
|
Herkömmlicher Druck
|
012
|
-100 bis 0 KPa
|
Herkömmlicher Druck
|
|
013
|
-100 bis 100 KPa
|
Herkömmlicher Druck
|
014
|
25 KPa
|
Hoher hydrostatischer Druck
|
|
015
|
0 bis 60 KPa
|
Unterer Differenzdruck
|
016
|
20 bis 200 KPa
|
Unterer Differenzdruck
|
|
017
|
50 bis 500 KPa
|
Unterer Differenzdruck
|
018
|
-0,5-0,5 KPa
|
Differenzdruck des Ofen
|
|
019
|
-3-3 KPa
|
Differenzdruck des Ofen
|
020
|
-6 bis 6 KPa
|
Differenzdruck des Ofen
|
|
021
|
-12 bis 12 KPa
|
Differenzdruck des Ofen
|
|
|
|
5, Debug-Methode und Schalterverkabelungsdiagramm
Die Einstellmutter in einen Zustand der Grundschwäche zurückführen, die C-, NO-, NC-Leiter des Schalters an das Signallicht anschließen.das Signallicht an ein grünes Licht anschließen (C ist das gemeinsame Terminal), und wenn C in der Fabrik mit NC verbunden ist, leuchtet das grüne Licht auf), und stellen Sie die Einstellmutter nach oben und unten gemäß dem Einstellpunktindikator auf den gewünschten Einstellpunkt ein.(Der Druck nach unten steigt und der Druck nach oben sinkt).
6Aussehen und Montageabmessungen
01
02
F: Können Sie die kostenlosen Proben anbieten?
A: Ja. Aber es hängt von den Produkten ab, Bitte kontaktieren Sie uns. Einheitliche Datenbank für die Bereitstellung von Daten oder per WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsfeld istDienstleistung für Automatisierungsteile für Exporteure mit vollem Container und VerkaufLuftflasche, Luftquellebehandlung, Magnetventil,Luftventil,Motorisierungsventil,Massenventil, hydraulisches Ventil, hydraulischer Zylinder Luft und ÖlAnpassung, DruckmessgerätUnd so weiter.
- Was ist das?WWelche Produkte können Sie herstellen?
A: Wir können viele Arten von Edelstahl herstellen, Messing, AluminiumMaterialverarbeitung.Wie hochDruck Ventil / Elektromagnetikventil / elektrisches VentilWasserventil/Pneumatikventil/Luftflasche/hydraulisches Ventil/hydraulischer AkkumulatorProdukte und so weiter.
F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?
A: Ja, natürlich können wir machen. Wir sind OEM-Lieferant seit Jahren und professionell zu machen. Aber Sie müssen uns die Genehmigung geben, wenn es möglich ist.
F: Können Sie Original-Brandwaren für bekannte pneumatische und hydraulische Instrumente liefern?
A: Ja, wir können Lieferanten wie Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser usw.
- Was ist das? Gibt es eine Garantie?
A: Ja, normalerweise ist die Qualitätsgarantie für die Produkte ein Jahr.
F: Ist der Stecker im britischen oder metrischen System?
A: Der G-Faden ist zylindrisch und verschließt sich nicht selbst, so dass zusätzliche Dichtungen erforderlich sind, um Leckagen zu verhindern.und die inneren und äußeren Fäden werden enger und enger, wenn sie angezogen werdenDie Dichtung erfolgt durch Verformung der Fäden, und Siegelmittel oder Klebeband werden in der Regel zusammen verwendet, um die Dichtungseffekt zu verbessern.
G-Faden ist ein zylindrisches gerade Rohr, das für nicht versiegelte Verbindungen verwendet wird; PT-Faden ist ein konisches Rohr, das auf die Verformung und Versiegelung des Faden selbst beruht;NPT ist auch ein kegelförmiges Rohr mit einem Zahnprofilwinkel von 60 Grad, vor allem in Nordamerika verwendet
F: Wie werden Druckeinheiten umgerechnet: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht in der Regel den Verbrennungsgrad von Elektroventilspulen?
A:Falsche Spannung und Hz, häufige Schaltungen, Flüssigkeitszugang des Pilotenkopfes, Problem mit Ventilkern und Feder,Umwelt Heiß, starke Vibrationen usw.
- Was ist das? Was ist bei pneumatischen Bauteilen in hohen Temperaturen oder extrem kalten Umgebungen zu beachten?
| Schwerpunkt |
Gegenmaßnahmen bei hohen Temperaturen |
Gegenmaßnahmen bei extremer Kälte |
| Siegel |
Fluorkautschuk, PTFE |
Niedertemperaturnitril, Silikonkautschuk, Polyurethan |
| Schmierung |
Synthetisches Fett mit hoher Temperatur (niedrige Flüchtigkeit) |
Niedertemperaturfett (niedriger Gießpunkt, niedrige Viskosität) |
| Behandlung der Luftversorgung |
Stärkere Kühlung, effiziente Wasserentnahme |
Ultra-niedrige Taupunkt-Trocknung (Kühlung + Adsorptionsart), Wärmeverfolgung |
| Metallkomponenten |
Zulassung zur Erweiterung der Reserve |
Wählen Sie Materialien mit niedrigem Temperaturgehalt aus, um Leckagen durch Kaltschrumpfung zu verhindern |
| Kontrollkomponenten |
Hochwärmebeständige Spulen, Wärmeabbau, geringer Stromverbrauch |
Installieren Sie Isolationskästen, Heizung, Verhinderung von Kaltkondensation |
| Einrichtung |
Vermeiden Sie Wärmequellen, fügen Sie Wärmedämmplatten hinzu |
Vermeiden Sie Wind und Schnee, wickeln Sie mit Wärmedämmstoffen ein |
