Produktdetails:
|
| Switching -Element: | Mikroschalter | Umgebungstemparatur.: | -40℃~60℃ |
|---|---|---|---|
| mittlerer Temp.: | 0~80℃ | Wiederholbarkeitsfehler: | 00,5% oder 1% |
| Garantie: | 1 Jahr | ||
| Hervorheben: | Mikro-Explosionssicherheit Druckschalter,Explosionssicherer Druckschalter |
||
![]()

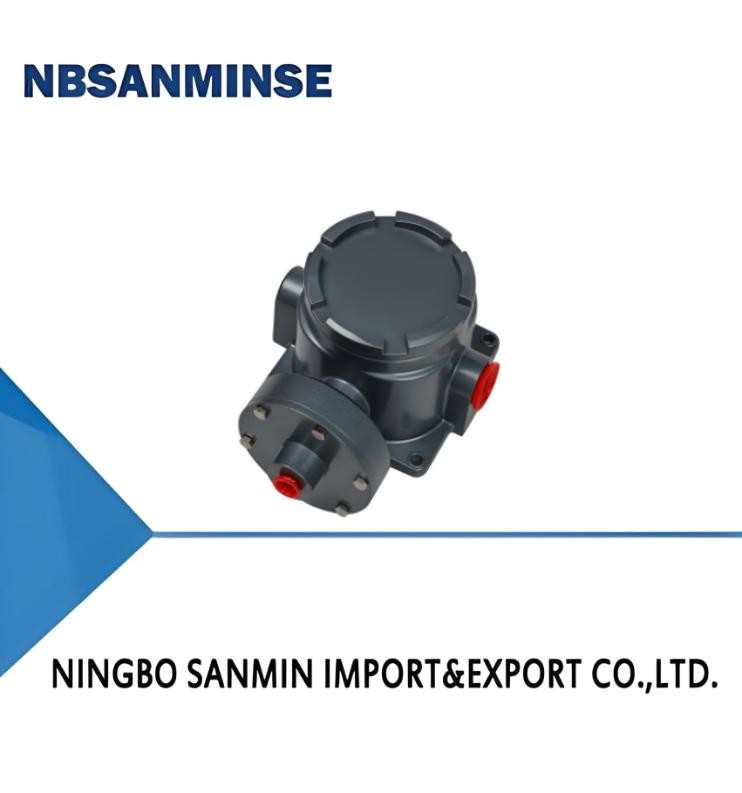

1, Übersicht
Das Arbeitsprinzip des explosionsgeschützten Druckreglers von TXK basiert hauptsächlich auf der elastischen Verformung von Prüfkomponenten (wie Membranen), die funktionale Komponenten (wie Mikroschalter) durch diese Verformung zu schnellen Schaltvorgängen antreibt. Speziell, wenn der Druck des gemessenen (gesteuerten) Mediums auf das Prüfelement einwirkt, verursacht dies eine entsprechende elastische Verschiebung am freien Ende der Membran. Diese Verschiebung treibt dann den Knopf (Druckstift) im Mikroschalter, der am Rohrende angeschlossen ist, zu entsprechenden Aktionen an. Wenn der Druck den eingestellten Steuerwert erreicht, schalten die Schalterkontakte um, wodurch der Stromkreis im Steuersystem unterbrochen oder geschlossen wird und somit der Zweck der automatischen Steuerung und Signalisierung erreicht wird.
Der explosionsgeschützte Druckregler von TXK besteht in der Regel aus einem Messsystem, einer Steuereinheit, einem Einstellmechanismus, einem Gehäuse, einer Steckdose usw. Die Membran im Messsystem erfasst Druckänderungen durch ihre elastische Verformung, während der Mikroschalter in der Steuereinheit schnell auf dieses Drucksignal reagiert und Schaltvorgänge durchführt. Dieses Design ermöglicht es dem explosionsgeschützten Druckregler, in verschiedenen industriellen Umgebungen stabil zu arbeiten, insbesondere in Anwendungen, die hohe Zuverlässigkeit und Sicherheit erfordern.
2, Technische Leistung
|
Arbeitsviskosität |
<1 × 10-3m2/s |
Medientemperatur |
0~80℃ |
|
Schaltelement |
Mikroschalter |
Schwingungsfestigkeit |
20m/s2 |
|
Staubexplosionsschutzklasse |
Exdb Ⅱ CT4~T6 Gb |
Explosionsschutz-Zertifikatsnummer |
GYB24.2900X |
|
Schutzart des Gehäuses |
IP66(Konform mit DIN40050 und entspricht IP66 in GB4208) |
Wiederholgenauigkeitsfehler |
0,5% oder 1% |
|
Umgebungstemperatur |
-40℃~60℃ |
Kontaktbelastbarkeit |
AC 220V 6A(ohmsche Last) |
3, Spezifikationen
|
|
|
|
Außenmaße |
|
Membranmaterial |
|
|
-100~0KPa |
2KPa |
1,3 |
|
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
-100~ 100KPa |
2KPa |
1,3 |
02 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
0~ 100KPa |
2KPa |
1,3 |
|
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
5~ 170KPa |
2KPa |
1,3 |
02 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
5~210KPa |
4,5KPa |
1,3 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
10~350KPa |
3KPa |
1,3 |
02 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
20~700KPa |
12KPa |
5 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
0,15~ 1,2MPa |
0,02MPa |
5 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
0,25~2,5MPa |
0,04MPa |
5 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
0,37~3,7MPa |
0,08MPa |
6 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
0,7~7MPa |
0. 12MPa |
9 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
1,2~ 12MPa |
0. 15MPa |
17,5 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
|
3,5~27,5MPa |
1MPa |
34 |
01 |
30 |
Edelstahl oder Polyimid |
NPT1/4 |
4, Auswahl-Tabelle
|
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
|
1. Produktform |
|||||
|
01 |
Konventionell |
02 |
Doppelkontakt |
|
EEx d |
|
04 |
Unterer Differenzdruck |
05 |
Oberer und unterer Differenzdruck |
06 |
Hoher hydrostatischer Druck |
|
07 |
Ofen |
||||
|
2. Gehäuse |
|||||
|
NN |
Regulärer Stil |
RN |
Doppelkontaktmodell |
LC |
Gewöhnliches explosionsgeschütztes Modell |
|
B |
Explosionsgeschütztes Modell mit kleinem Sichtfenster |
AL |
Ofengehäuse |
||
|
3. Membrantyp |
|||||
|
01 |
Poly |
02 |
Edelstahl |
|
Gummi |
|
4. Anschlussgewinde (nach Bedarf anpassbar) |
|||||
|
01 |
NPT1/4 内 |
||||
|
5. Bereich |
Siehe Bereichsvergleichstabelle |
||||
|
TXK explosionsgeschützter Regler, Produktform: explosionsgeschützt, Gehäuse: gewöhnlicher explosionsgeschützter Typ, Membranform: Edelstahl, Anschlussgewinde: NPT1/4 innen, Bereich: 0,25-2,5MPa. |
|||||
Bereichsvergleichstabelle
|
Code |
Bereich |
Hinweise |
Code |
Bereich |
Hinweise |
|
001 |
3,5-27,5MPa |
Konventioneller Druck |
002 |
1,2-12MPa |
Konventioneller Druck |
|
003 |
0,7-7MPa |
Konventioneller Druck |
004 |
0,37-3,7MPa |
Konventioneller Druck |
|
005 |
0,25-2,5MPa |
Konventioneller Druck |
006 |
0,15-1,2MPa |
Konventioneller Druck |
|
007 |
20-700KPa |
Konventioneller Druck |
008 |
10-350KPa |
Konventioneller Druck |
|
009 |
5-210KPa |
Konventioneller Druck |
010 |
5-170KPa |
Konventioneller Druck |
|
011 |
0-100KPa |
Konventioneller Druck |
012 |
﹣100-0KPa |
Konventioneller Druck |
|
013 |
﹣100-100KPa |
Konventioneller Druck |
014 |
25KPa |
Hoher hydrostatischer Druck |
|
015 |
0-60KPa |
Unterer Differenzdruck |
016 |
20-200KPa |
Unterer Differenzdruck |
|
017 |
50-500KPa |
Unterer Differenzdruck |
018 |
﹣0,5-0,5KPa |
Ofen-Differenzdruck |
|
019 |
﹣3-3KPa |
Ofen-Differenzdruck |
020 |
﹣6-6KPa |
Ofen-Differenzdruck |
|
021 |
﹣12-12KPa |
Ofen-Differenzdruck |
5, Einstellungsmethode und Schaltverdrahtungsdiagramm
Drehen Sie die Einstellmutter in einen Zustand grundlegender Schwäche zurück, verbinden Sie die C-, NO-, NC-Drähte des Schalters mit der Signalleuchte. Beobachten Sie den Status der Signalleuchte, verbinden Sie die Signalleuchte mit einer grünen Leuchte (C ist die gemeinsame Klemme, und wenn C und NO ab Werk verbunden sind, leuchtet die grüne Leuchte auf) und stellen Sie die Einstellmutter entsprechend der Sollwertanzeige nach oben und unten ein, um den gewünschten Sollwert einzustellen. (Der abwärts gerichtete Druck steigt, der aufwärts gerichtete Druck sinkt)
![]()
6, Aussehen und Installationsabmessungen
![]()
01
![]()
02
![]()
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang ist derService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl Fittingen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
,Messing, Aluminium Materialbearbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasserventile / pneumatische Ventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
| Fluorkautschuk, PTFE | Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan | Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) | Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) | Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung | Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung | Metallkomponenten |
| Ausdehnungsspielraum vorsehen | Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern | Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch | Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern | Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen | Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln | 03 |
