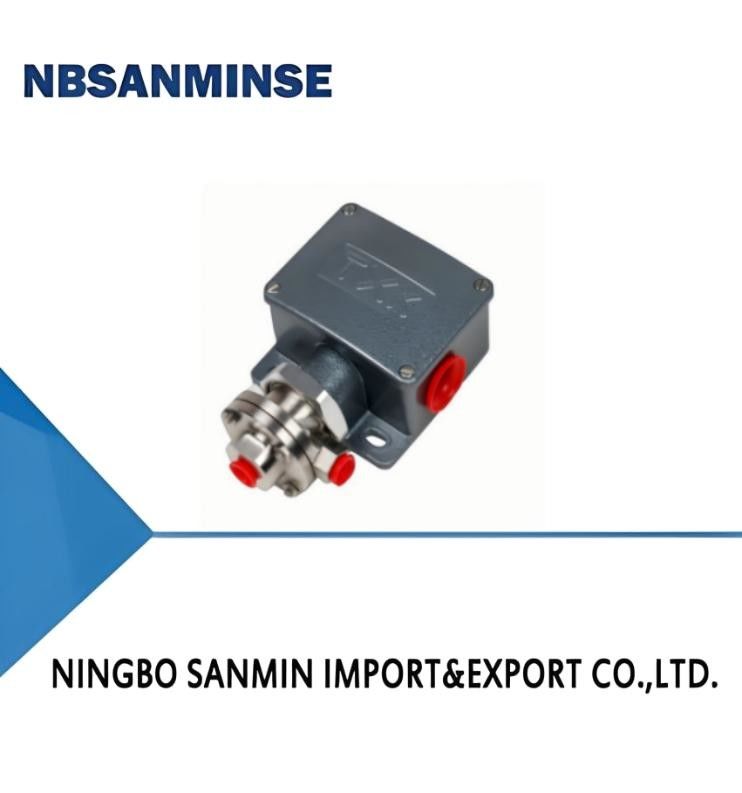

TXK Differenzdruckregler für nicht korrosive Medien

Herkunftsort:	China	Markenname:	NBSANMINSE
Zertifizierung:	CE	Modellnummer:	TXK

Detailinformationen
Schaltfläche:	Mikroschalter	Umgebungstemparatur.:	0℃-60℃
Medium temp.:	0℃-80℃	Wiederholbarkeitsfehler:	≤ 1%
Hervorheben:	Differentialdruckregler , mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Produkt-Beschreibung

1, Überblick
Der TXK-Differenzdruckschalter verwendet eine Diaphragmenkolbenkombinationsinduktion, geeignet für niedrigen bis hohen Differenzdruck, unterschiedliche statische Drücke,Pulsdruck oder Zyklusgeschwindigkeit in Flüssigkeitsdynamik- oder Prozessanwendungen. Kann für Luft, Gas, Öl, Wasser und nicht ätzende Medien verwendet werden.
2, Technische Leistung

Arbeitsviskosität	1x10-3m²/s
Schaltfläche	Mikroschalter
Einschränkungsklassen	IP66
Umgebungstemperatur	0°C bis 60°C
Durchschnittliche Temperatur	0 °C bis 80 °C
Antivibrationsleistung	Maximal 40 m/s²
Wiederholbarkeitsfehler	≤1%
Kontaktkapazität	Max 220V Wechselstrom, ≤ 5A

3, Spezifikationen

Einstellbereich des Druckanstellwerts	Wechseldifferenz nicht größer als	**Zulassungsdruck (Mpa)	Außenabmessungen	Schaltfrequenz/Minute	Membranmaterial	Innerer Schnittstellenfaden
0 ̊ 60 KPa	3 KPa	3.4	01	30	mit einer Breite von nicht mehr als 30 mm	NPT1/4
20 ‰ 200 KPa	10 KPa	3.4	01	30	mit einer Breite von nicht mehr als 30 mm	NPT1/4
50 ∼ 500 KPa	20 KPa	3.4	01	30	mit einer Breite von nicht mehr als 30 mm	NPT1/4
20 ¢ 200KPa(RN)	30 KPa	3.4	02	30	mit einer Breite von nicht mehr als 30 mm	NPT1/4

4, Auswahltabelle

TXK -□ □-□-□-□ 1 2 3 4 5
1. Produktform
01	Übereinkommen	02	Doppelkontakt	03	Eex d
04	Unterer Differenzdruck	05	Oberer und unterer Differenzdruck	06	Hoher hydrostatischer Druck
07	Schmelzen
2Schal
Nr.	Regelmäßiger Stil	RN	Modell mit zwei Kontakten	LC	Gewohnheitsmodell zur Explosionssicherung
B	Explosionssicheres Modell mit kleinem Blickfenster	AL	Hülle des Ofen
3. Diaphragmatyp
01	Poly	02	aus rostfreiem Stahl	03	Kautschuk
4. Verbindungsfaden (nach Bedarf anpassbar)
01	NPT1/4 innerhalb
5Reichweite.			Siehe ausführliche Auswahltabelle
Auswahlbeispiel: TXK-04NN-02-01-009 TXK unterer Differenzdruckregler, Produktform: unterer Differenzdruck, Gehäuse: gewöhnlicher Typ, Membranform: Edelstahl, Verbindungsfaden: NPT1/4 intern, Bereich: 5-210KPa.

Vergleichstabelle für die Bereiche

Code	Reichweite	Anmerkungen	Code	Reichweite	Anmerkungen
001	30,5-27,5 MPa	Herkömmlicher Druck	002	1.2-12MPa	Herkömmlicher Druck
003	0.7-7MPa	Herkömmlicher Druck	004	0.37-3.7MPa	Herkömmlicher Druck
005	00,25 bis 2,5 MPa	Herkömmlicher Druck	006	0.15 bis 1.2 MPa	Herkömmlicher Druck
007	20 bis 700 KPa	Herkömmlicher Druck	008	10 bis 350 KPa	Herkömmlicher Druck
009	5 bis 210 KPa	Herkömmlicher Druck	010	5 bis 170 KPa	Herkömmlicher Druck
011	0 bis 100 KPa	Herkömmlicher Druck	012	- Was ist los?100 bis 0 KPa	Herkömmlicher Druck
013	- Was ist los?100 bis 100 KPa	Herkömmlicher Druck	014	25 KPa	Hoher hydrostatischer Druck
015	0 bis 60 KPa	Unterer Differenzdruck	016	20 bis 200 KPa	Unterer Differenzdruck
017	50 bis 500 KPa	Unterer Differenzdruck	018	- Was ist los?00,5-0,5 KPa	Differenzdruck des Ofen
019	- Was ist los?3 bis 3 KPa	Differenzdruck des Ofen	020	- Was ist los?6 bis 6 KPa	Differenzdruck des Ofen
021	- Was ist los?12 bis 12 KPa	Differenzdruck des Ofen

5, Debug-Methode und Schalterverkabelungsdiagramm
Die Einstellmutter in einen Zustand der Grundschwäche zurückführen, die C-, NO-, NC-Drähte des Schalters an das Signallicht anschließen.das Signallicht an ein grünes Licht anschließen (C ist das gemeinsame Terminal), und wenn C in der Fabrik mit NC verbunden ist, leuchtet das grüne Licht auf), und stellen Sie die Einstellmutter nach oben und unten gemäß dem Einstellpunktindikator so ein, dass sie auf den gewünschten Einstellpunkt eingestellt wird.(Der Abwärtsdruck steigt, sinkt der Druck nach oben)

TXK Differenzdruckregler für nicht korrosive Medien 0

6Aussehen und Montageabmessungen

TXK Differenzdruckregler für nicht korrosive Medien 1

TXK Differenzdruckregler für nicht korrosive Medien 2
