Übersicht

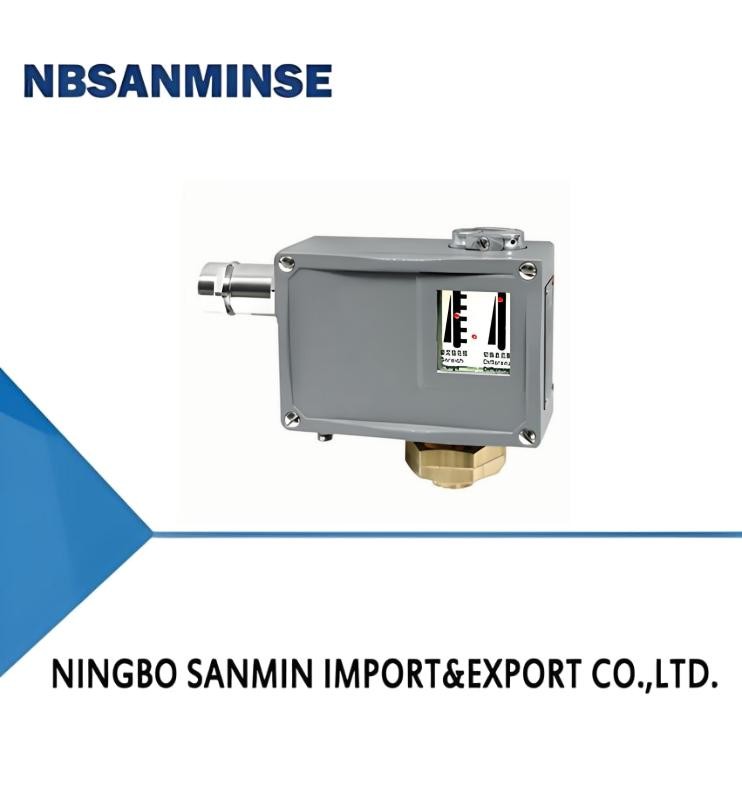

Der Druckschalter (Mikrodruck)/Druckregler TL0002 verwendet einen Membransensor, der für neutrale Gase wie Luft und flüssige Medien wie Wasser, Hydrauliköl, Schmieröl, leichtes Heizöl usw. verwendet werden kann.
Der Einstellwert des Druckschalters (Mikrodruck)/Druckreglers TL0002 ist einstellbar, mit einem Bereich von 0-2,5 MPa. Hohe Regelungsempfindlichkeit.
Haupttechnische Leistung
|
Standard |
Explosionsgeschützter Typ |
| Arbeitsviskosität |
<1×10－3m2/s |
<1×10－3m2/s |
| Schaltelement |
Mikroschalter |
Abgedichteter Schalter |
| Explosionsschutzklasse |
|
Exde Ⅱ CT4～T6 |
| Schutzarten durch Gehäuse |
IP65 (konform mit DIN40050 und äquivalent zu IP65 in GB4208) |
IP65 (konform mit DIN40050 und äquivalent zu IP65 in GB4208) |
| Umgebungstemperatur |
－20℃～50℃ |
－20℃～50℃ |
| Medientemperatur |
0～90℃ |
0～120℃ |
| Einbauposition |
|
Druckanschluss vertikal nach unten |
| Schwingungsfestigkeit |
TL0002:40m/s2 ; TL0003:20m/s2 |
Max:20m/s2 |
| Wiederholgenauigkeitsfehler |
≤1,5%
|
≤1,5%
|
| Kontaktbelastbarkeit |
AC 220V 6A(ohmsche Last) |
DC 250V 0,25A(ohmsche Last) 60Wmax
AC 250V 5A(ohmsche Last) 1250VAmax |
Spezifikationen
Schaltdifferenz für Mikrodruck nicht einstellbar
| Einstellbereich des Sollwerts (KPa) |
Schaltdifferenz größer als
(KPa) |
**Zulässiger Druck ①
(KPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenmaße |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützter Typ |
Standard |
Explosionsgeschützter Typ |
| －16～0 |
0,6 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-002265 |
TL0002.50-002265 |
| －10～0 |
0,6 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-003265 |
TL0002.50-003265 |
| －6～0 |
0,6 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-006265 |
TL0002.50-006265 |
| －2,5～0 |
0,4 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-008265 |
TL0002.50-008265 |
| －1,6～0 |
0,4 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-011265 |
TL0002.50-011265 |
| 0～0,6 |
0,2 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-013265 |
TL0002.50-013265 |
| 0～1,1 |
0,4 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-015265 |
TL0002.50-015265 |
| 0～1,6 |
0,4 |
50 |
10 |
Verzinkter Stahl |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-016265 |
TL0002.50-016265 |
Schaltdifferenz nicht einstellbar
| Einstellbereich des Sollwerts (KPa) |
Schaltdifferenz größer als
(KPa) |
**Zulässiger Druck ①
(KPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenmaße |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützter Typ |
Standard |
Explosionsgeschützter Typ |
| (0～2,5) |
(0,4) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-018265 |
TL0002.50-018265 |
| (0～6) |
(0,6) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-021265 |
TL0002.50-021265 |
| (0～16) |
(0,8) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-023265 |
TL0002.50-023265 |
| (0～25) |
(0,9) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,0 |
01 |
04 |
TL0002.10-024265 |
TL0002.50-024265 |
| 0,005～0,06 |
0,006 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,15 |
02 |
05 |
TL0002.10-138066 |
TL0002.50-138066 |
| 0,005～0,1 |
0,009 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,15 |
02 |
05 |
TL0002.10-140066 |
TL0002.50-140066 |
| 0,005～0,16 |
0,012 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,15 |
02 |
05 |
TL0002.10-139066 |
TL0002.50-139066 |
| 0,005～0,25 |
0,015 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,15 |
02 |
05 |
TL0002.10-141066 |
TL0002.50-141066 |
| 0,03～0,4 |
0,04 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,85 |
03 |
06 |
TL0002.10-155066 |
TL0002.50-155066 |
| 0,03～0,6 |
0,05 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,85 |
03 |
06 |
TL0002.10-156066 |
TL0002.50-156066 |
| 0,05～1 |
0,06 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,85 |
03 |
06 |
TL0002.10-166066 |
TL0002.50-166066 |
| 0,1～1,6 |
0,12 |
5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,85 |
03 |
06 |
TL0002.10-176066 |
TL0002.50-176066 |
| 0,1～2,5 |
0,15 |
5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,85 |
03 |
06 |
TL0002.10-178066 |
TL0002.50-178066 |
Schaltdifferenz einstellbar
| Einstellbereich des Sollwerts (KPa) |
Schaltdifferenz größer als
(KPa) |
**Zulässiger Druck ①
(KPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenmaße |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützter Typ |
Standard |
Explosionsgeschützter Typ |
| (0～2,5) |
(1,1) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,05 |
01 |
04 |
TL0002.00-018265 |
TL0002.40-018265 |
| (0～6) |
(1,5) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,05 |
01 |
04 |
TL0002.00-021265 |
TL0002.40-021265 |
| (0～16) |
(2,3) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,05 |
01 |
04 |
TL0002.00-023265 |
TL0002.40-023265 |
| (0～25) |
(2,8) |
(50) |
10 |
Aluminium |
Nitrilkautschuk |
G1/4 |
1,05 |
01 |
04 |
TL0002.00-024265 |
TL0002.40-024265 |
| 0,005～0,06 |
0,016 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,20 |
02 |
05 |
TL0002.00-138066 |
TL0002.40-138066 |
| 0,005～0,1 |
0,018 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,20 |
02 |
05 |
TL0002.00-140066 |
TL0002.40-140066 |
| 0,005～0,16 |
0,025 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,20 |
02 |
05 |
TL0002.00-139066 |
TL0002.40-139066 |
| 0,005～0,25 |
0,025 |
1,5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
1,20 |
02 |
05 |
TL0002.00-141066 |
TL0002.40-141066 |
| 0,03～0,4 |
0,08 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,9 |
03 |
06 |
TL0002.00-155066 |
TL0002.40-155066 |
| 0,03～0,6 |
0,1 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,9 |
03 |
06 |
TL0002.00-156066 |
TL0002.40-156066 |
| 0,05～1 |
0,11 |
4 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,9 |
03 |
06 |
TL0002.00-166066 |
TL0002.40-166066 |
| 0,1～1,6 |
0,25 |
5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,9 |
03 |
06 |
TL0002.00-176066 |
TL0002.40-176066 |
| 0,1～2,5 |
0,33 |
5 |
40 |
Messing |
Nitrilkautschuk |
G1/4 |
0,9 |
03 |
06 |
TL0002.00-178066 |
TL0002.40-178066 |
Abmessung
01
02
03
04
05
06
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl Anschlüssen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahlverarbeitung herstellen,
,Messing, Aluminium wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/Luftzylinder /Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie original berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Dichtungen G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Zahnprofilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen? A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
SchwerpunktGegenmaßnahmen für Hochtemperaturumgebungen Gegenmaßnahmen für extrem kalte Umgebungen
Dichtungen Fluorkautschuk, PTFE
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Ultra-Niedertaupunkt-Trocknung (Kühlungs- + Adsorptionstyp), Heizkabel |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Kaltkontraktionsbedingte Leckagen verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kaltkondensation verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Exposition gegenüber Wind und Schnee, mit Wärmedämmmaterialien umwickeln |
|
|
|
|
|
