Übersicht

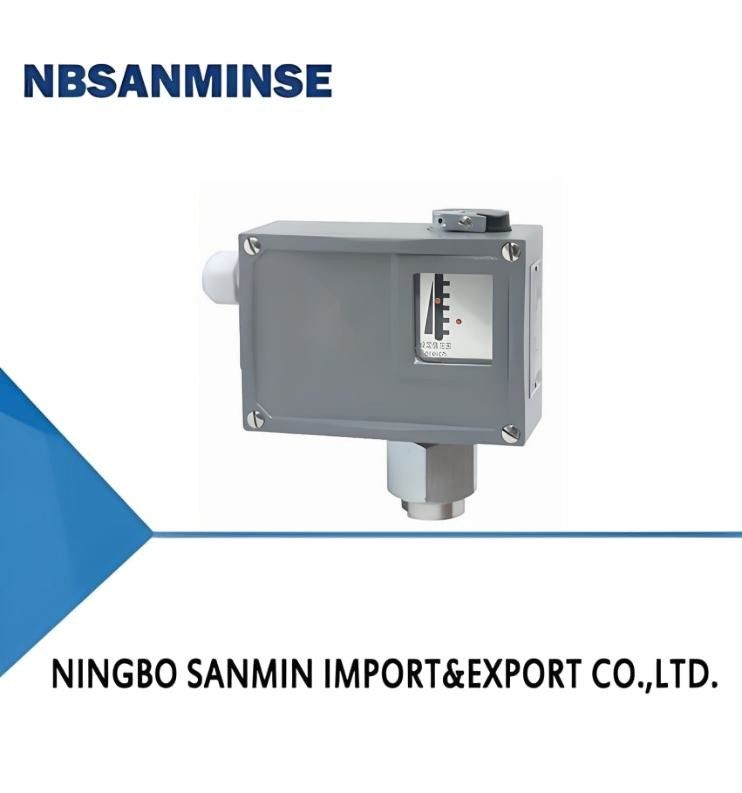

Der Druckschalter TL0102 verwendet einen Membransensor. Einige Spezifikationen des Sensorgehäusematerials sind Edelstahl, wodurch er für korrosive Medien sowie neutrale Gase wie Luft, Gas, Wasserdampf und flüssige Medien wie Öl verwendet werden kann.
Der Einstellwert des Druckschalters TL0102 ist einstellbar und hat einen Bereich von 0-1 MPa. Hohe Empfindlichkeitsregelung im Niederspannungsbereich.
Haupttechnische Leistung
|
Standard |
Explosionsgeschützter Typ |
| Arbeitsviskosität |
<1×10－3m2/s |
<1×10－3m2/s |
| Schaltelement |
Mikroschalter |
Gedichteter Schalter |
| Explosionsschutzklasse |
- |
Exde Ⅱ CT4～T6 |
| Schutzart des Gehäuses |
IP65 (konform mit DIN40050 und äquivalent zu IP65 in GB4208) |
IP54 (konform mit DIN40050 und äquivalent zu IP54 in GB4208) |
| Umgebungstemperatur |
－5℃～40℃ |
－5℃～40℃ |
| Medientemperatur |
0～120℃ |
0～95℃ |
| Einbauposition |
- |
Druckanschluss vertikal nach unten |
| Schwingungsfestigkeit |
20m/s2 |
Max:20m/s2 |
| Wiederholgenauigkeitsfehler |
≤1,5% |
≤1,5% |
| Kontaktbelastbarkeit |
AC 220V 6A(ohmsche Last) |
DC 250V 0,25A(ohmsche Last) 60Wmax
AC 250V 5A(ohmsche Last) 1250VAmax |
Spezifikationen
Schaltfehler des TL0102 ist nicht einstellbar
Einstellbereich des Schaltpunktes
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Nummer der Umrisszeichnung |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützter Typ |
Standard |
Explosionsgeschützter Typ |
| 0～0,01 |
0,0012 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
03 |
TL0102.10-107117 |
TL0102.50-107117 |
| 0～0,025 |
0,0018 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
03 |
TL0102.10-108117 |
TL0102.50-108117 |
| 0～0,04 |
0,0025 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
03 |
TL0102.10-109117 |
TL0102.50-109117 |
| 0,05～0,4 |
0,06 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
04 |
TL0102.10-163117 |
TL0102.50-163117 |
| 0,05～0,6 |
0,07 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
04 |
TL0102.10-164117 |
TL0102.50-164117 |
| 0,05～1 |
0,1 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
04 |
TL0102.10-166117 |
TL0102.50-166117 |
Schaltpunkt-Differenz des TL0102 ist einstellbar
Einstellbereich des Schaltpunktes
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Drucksensor
Material
|
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Nummer der Umrisszeichnung |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützter Typ |
Standard |
Explosionsgeschützter Typ |
| 0～0,01 |
0,004 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,95 |
01 |
03 |
TL0102.00-107117 |
TL0102.40-107117 |
| 0～0,025 |
0,005 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
03 |
TL0102.00-108117 |
TL0102.40-108117 |
| 0～0,04 |
0,007 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,95 |
01 |
03 |
TL0102.00-109117 |
TL0102.40-109117 |
| 0,05～0,4 |
0,18 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,95 |
02 |
04 |
TL0102.00-163117 |
TL0102.40-163117 |
| 0,05～0,6 |
0,22 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,95 |
02 |
04 |
TL0102.00-164117 |
TL0102.40-164117 |
| 0,05～1 |
0,3 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,95 |
02 |
04 |
TL0102.00-166117 |
TL0102.40-166117 |
Schaltpunkt-Differenz des TL0103 ist nicht einstellbar (kleine Schaltpunkt-Differenz, kein explosionsgeschützter Typ)
Einstellbereich des Schaltpunktes
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Nummer der Umrisszeichnung |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
| 0～0,01 |
0,0006 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
TL0103.70-107117 |
| 0～0,025 |
0,001 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
TL0103.70-108117 |
| 0～0,04 |
0,0018 |
0,1 |
10 |
Edelstahl |
Edelstahl(316L) |
G1/4 |
0,9 |
01 |
TL0103.70-109117 |
| 0,05～0,4 |
0,035 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
TL0103.70-163117 |
| 0,05～0,6 |
0,04 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
TL0103.70-164117 |
| 0,05～1 |
0,05 |
10② |
10 |
Edelstahl1Cr18Ni9Ti |
Edelstahl(316L) |
G1/4 |
0,9 |
02 |
TL0103.70-166117 |
Hinweis: In der Praxis darf auch ein kurzer Spitzendruck diesen Wert nicht überschreiten.
② Bezieht sich auf den statischen Druckwert.
01
02
03
04
F: Können Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService für Exporteure von Automatisierungsteilen mit vollen Containern und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl Fitting, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
,Messing, Aluminium Materialbearbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/pneumatische Ventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Sie müssen uns jedoch die Genehmigung erteilen, falls möglich.F:Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen bei extremer Kälte Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F:Was verursacht normalerweise das Durchbrennen von Magnetspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen bei hohen Temperaturen
Gegenmaßnahmen bei extremer Kälte Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftaufbereitung |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Kälteaustrocknungsbedingte Leckagen verhindern |
Steuerkomponenten |
| Hochtemperatur-Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit thermischen Isoliermaterialien umwickeln |
|
|
|
|
