Übersicht

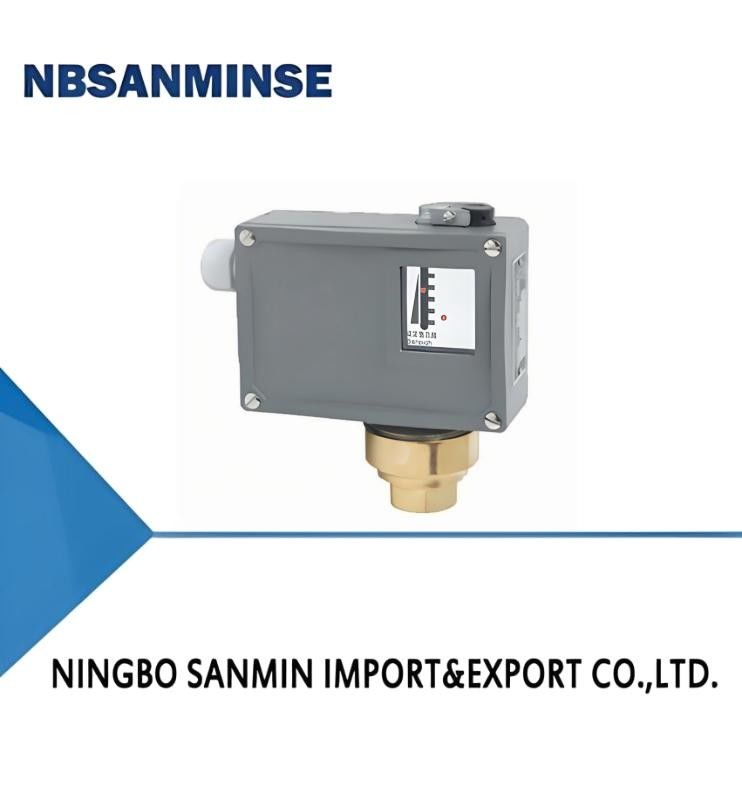

Der TL0202 Druckschalter (Mitteldruck)/Druckregler verwendet einen Balgensensor, der für neutrale Gase wie Luft, Gas und Wasserdampf sowie für flüssige Medien wie Wasser, Kältemittel und Öl verwendet werden kann und für Vakuum geeignet ist.
Der Einstellwert des TL0202 Druckschalters (Mitteldruck)/Druckreglers ist einstellbar, mit einem Bereich von -0,1 bis 2,5 MPa. Bei besonderen Anforderungen kann ein zusätzlicher Einstellbereich von -0,1 bis 6,3 MPa ausgelegt werden.
Haupttechnische Leistung
|
Standard |
Explosionsgeschützte Ausführung |
| Arbeitsviskosität |
<1×10－3m2/s |
<1×10－3m2/s |
| Schaltelement |
Mikroschalter |
Gedichteter Schalter |
| Explosionsschutzklasse |
- |
Exde Ⅱ CT4～T6 |
| Schutzart des Gehäuses |
IP65 (konform mit DIN40050 und äquivalent zu IP65 in GB4208) |
IP54 (konform mit DIN40050 und äquivalent zu IP54 in GB4208) |
| Umgebungstemperatur |
－40℃～50℃ |
－40℃～50℃ |
| Medientemperatur |
0～120℃ |
0～120℃ |
| Einbauposition |
- |
Druckanschluss vertikal nach unten |
| Schwingungsfestigkeit |
TL0202:40m/s2 ；TL0203:20m/s2 |
Max:20m/s2 |
| Wiederholgenauigkeitsfehler |
≤1% |
≤1 % |
| Kontaktbelastbarkeit |
AC 220V 6A(ohmsche Last) |
DC 250V 0,25A(ohmsche Last) 60Wmax AC 250V 5A(ohmsche Last) 1250VAmax |
Spezifikationen
TL0202 Schaltfehler ist nicht einstellbar
Einstellbereich des Sollwerts
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenabmessungen |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützte Ausführung |
Standard |
Explosionsgeschützte Ausführung |
－0,1～0 |
0,007 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-106066 |
TL0202.50-106066 |
－0,1～0,1 |
0,008 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-105066 |
TL0202.50-105066 |
－0,1～0,16 |
0,009 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-104066 |
TL0202.50-104066 |
－0,1～0,25 |
0,012 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-103066 |
TL0202.50-103066 |
0～0,1 |
0,008 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-110066 |
TL0202.50-110066 |
0～0,16 |
0,009 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-111066 |
TL0202.50-111066 |
0,01～0,25 |
0,01 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
04 |
TL0202.10-145066 |
TL0202.50-145066 |
0,02～0,4 |
0,03 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
05 |
TL0202.10-151066 |
TL0202.50-151066 |
0,03～0,6 |
0,035 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
05 |
TL0202.10-156066 |
TL0202.50-156066 |
0,03～1 |
0,04 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
05 |
TL0202.10-158066 |
TL0202.50-158066 |
0,05～1,6 |
0,08 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,9 |
03 |
06 |
TL0202.10-167066 |
TL0202.50-167066 |
0,05～2,5 |
0,09 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,9 |
03 |
06 |
TL0202.10-169066 |
TL0202.50-169066 |
TL0202 Schaltpunkt-Differenz einstellbar
Einstellbereich des Sollwerts
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenabmessungen |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
Standard |
Explosionsgeschützte Ausführung |
Standard |
Explosionsgeschützte Ausführung |
－0,1～0 |
0,019 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-106066 |
TL0202.40-106066 |
－0,1～0,1 |
0,021 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-105066 |
TL0202.40-105066 |
－0,1～0,16 |
0,022 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-104066 |
TL0202.40-104066 |
－0,1～0,25 |
0,024 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-103066 |
TL0202.40-103066 |
0～0,1 |
0,016 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-110066 |
TL0202.40-110066 |
0～0,16 |
0,02 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-111066 |
TL0202.40-111066 |
0,01～0,25 |
0,024 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,05 |
01 |
04 |
TL0202.00-145066 |
TL0202.40-145066 |
0,02～0,4 |
0,08 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,9 |
02 |
05 |
TL0202.00-151066 |
TL0202.40-151066 |
0,03～0,6 |
0,09 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,9 |
02 |
05 |
TL0202.00-156066 |
TL0202.40-156066 |
0,03～1 |
0,1 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,9 |
02 |
05 |
TL0202.00-158066 |
TL0202.40-158066 |
0,05～1,6 |
0,19 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,95 |
03 |
06 |
TL0202.00-167066 |
TL0202.40-167066 |
0,05～2,5 |
0,2 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,95 |
03 |
06 |
TL0202.00-169066 |
TL0202.40-169066 |
TL0203 Schaltpunkt-Differenz ist nicht einstellbar (kleine Schaltpunkt-Differenz, keine explosionsgeschützte Ausführung)
Einstellbereich des Sollwerts
(MPa) |
Schaltpunkt-Differenz nicht überschreitend (MPa) |
Zulässiger Druck ① (MPa) |
Schaltfrequenz/
Minute
|
Material des Drucksensors |
Innengewinde des Anschlusses |
Gewicht
(kg)
|
Zeichnungsnummer der Außenabmessungen |
Bestellkatalog-Nummer |
| Gehäuse |
Membran |
| －0,1～0 |
0,0045 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-106066 |
| －0,1～0,1 |
0,005 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-105066 |
| －0,1～0,16 |
0,0065 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-104066 |
| －0,1～0,25 |
0,01 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-103066 |
| 0～0,1 |
0,0045 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-110066 |
| 0～0,16 |
0,006 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-111066 |
| 0,01～0,25 |
0,007 |
1 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
1,0 |
01 |
TL0203.70-145066 |
| 0,02～0,4 |
0,016 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
TL0203.70-151066 |
| 0,03～0,6 |
0,02 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
TL0203.70-156066 |
| 0,03～1 |
0,03 |
2 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
TL0203.70-158066 |
| 0,05～1,6 |
0,05 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
TL0203.70-167066 |
| 0,05～2,5 |
0,06 |
5 |
20 |
Messing |
Edelstahl (316L) |
G1/4 |
0,85 |
02 |
TL0203.70-169066 |
01
02
03
04
05
06
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsumfang?
A: Unser Geschäftsumfang istService für Exporteur von Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl Fittingen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl
,Messing, Aluminium Materialverarbeitung herstellen.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und Markennamen hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, falls möglich.F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr für nicht abgedichtete Verbindungen; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Profilwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Niedertemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung |
Ultra-Niedertaupunkt-Trocknung (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Kälteaustrocknungsbedingte Leckagen verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie Schnee und Eis, mit Wärmedämmmaterialien umwickeln |
|
|
|
|
