Übersicht

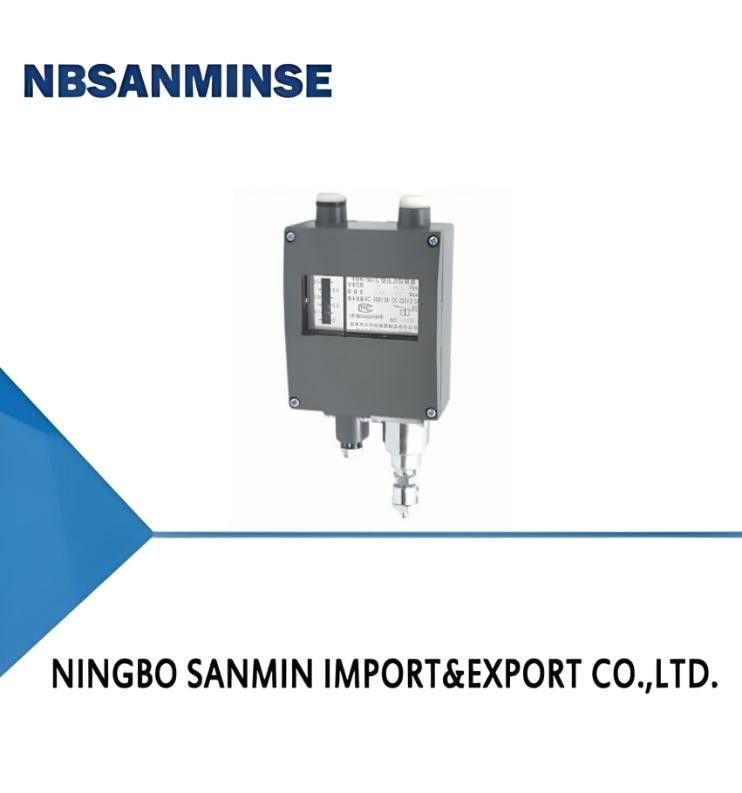

Der Marine-Druckschalter/Druckregler TL5228 verwendet einen Balgensensor, der für Gas-, Dampf- und andere gasförmige Medien sowie für flüssige Medien verwendet werden kann.
Der Einstellwert des Marine-Druckschalters/Druckreglers TL5228 ist einstellbar, mit einem Einstellbereich von -0,1 bis 4 MPa.
Der Marine-Druckschalter/Druckregler TL5228 verfügt über ein Gehäuse aus Aluminiumguss, das wasserdicht ist, und der Regler erfüllt die Anforderungen für den Marineeinsatz.
Haupttechnische Leistung
| Umgebungstemperatur |
−25 °C bis 55 °C |
| Schutzart des Gehäuses |
IP44 |
| Schwingungsfestigkeit |
2–25 Hz 1,6 mm 25–100 Hz 40 m/s²2 |
| Kontaktbelastbarkeit |
AC 380 V 3 A (ohmsche Last) DC 220 V 2,5 A (ohmsche Last) |
| Wiederholgenauigkeitsfehler |
Siehe Datenblatt |
Spezifikationen
Schaltpunkt-Differenz einstellbar
| Seriennummer |
Einstellbereich des Einstellwerts (MPa) |
Einstellbereich der Schaltpunkt-Differenz (MPa) |
Einstellwertfehler (MPa) |
Wiederholfehler (MPa) |
Hinweise |
Bestellcode-Katalog |
| 1 |
−0,1 bis 0 |
0,0065 bis 0,026 |
0,004 |
0,002 |
Bemerkungsspalte für die Nummern 6–11 |
TL5228.70-106071 |
| 2 |
0 bis 0,1 |
0,006 bis 0,028 |
0,004 |
0,002 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-110071 |
| 3 |
0 bis 0,2 |
0,01 bis 0,08 |
0,008 |
0,004 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-112071 |
| 4 |
0 bis 0,3 |
0,025 bis 0,1 |
0,012 |
0,006 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-114071 |
| 5 |
0 bis 0,5 |
0,03 bis 0,1 |
0,02 |
0,01 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-116071 |
| 6 |
0 bis 0,8 |
0,07 bis 0,25 |
0,032 |
0,016 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-118071 |
| 7 |
0 bis 1 |
0,07 bis 0,25 |
0,04 |
0,02 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-119071 |
| 8 |
0 bis 1,5 |
0,1 bis 0,28 |
0,06 |
0,03 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-120071 |
| 9 |
0 bis 2 |
0,12 bis 0,3 |
0,08 |
0,04 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-122071 |
| 10 |
0 bis 3 |
0,15 bis 0,5 |
0,12 |
0,06 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-124071 |
| 11 |
0 bis 4 |
0,25 bis 0,6 |
0,16 |
0,08 |
Das zu regelnde Medium darf keine korrosive Wirkung auf Messing, Zinnbronze und Blei-Zinn-Lötmittel haben |
TL5228.70-125071 |
01
02
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl-Fitting, Manometern, usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
,Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen zur Verhinderung von Leckagen erfordert. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer enger. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm²?
A: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg F: Was verursacht normalerweise das Durchbrennen von Magnetspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eindringen von Flüssigkeit in den Pilotkopf, Probleme mit dem Ventilkern und der Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kühlungs- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, mit Wärmeisolationsmaterialien umwickeln |
|
|
|
|
