TL0022 Leichtbrennstofföldruckschalter-Druckregler

Herkunftsort:	China	Markenname:	NBSANMINSE
Zertifizierung:	CE	Modellnummer:	Zinssätze

Detailinformationen
Arbeitsviskosität:	< 1×10-3m2/s	Switching element:	microswitch
Umgebungstemparatur.:	-25°C 55°C	mittlerer Temp.:	-25°C ∼80°C
Hervorheben:	mit einer Leistung von mehr als 10 W , Druckschalter-Regler

Produkt-Beschreibung

Übersicht
Der Druckschalter/-regler TL0022 verwendet zwei Arten von Sensoren: Membransensoren und leckagefreie Kolbensensoren.
Der Druckschalter/-regler TL0022 kann für neutrale Gase wie Luft und Gas sowie für flüssige Medien wie Schmieröl und leichtes Heizöl verwendet werden. Der eingestellte Wert des Reglers kann in einem Bereich von -0,1 bis 1,6 MPa eingestellt werden.
Der leckagefreie Kolbensensor des Druckschalters/-reglers TL0022 kann für neutrale Schmiermedien wie Hydrauliköl, Schmieröl und leichtes Heizöl verwendet werden. Der eingestellte Wert des Reglers kann in einem Bereich von 0,5-40 MPa eingestellt werden.
Das kleine Design ermöglicht eine hohe Schaltfrequenz von 100 Mal pro Minute und eine besonders gute Vibrationsbeständigkeit.

Wichtige technische Daten

Arbeitsviskosität	<1×10^－3m²/s
Schaltelement	Mikroschalter
Schutzart des Gehäuses	IP54 (Konform mit DIN40050 und entspricht IP54 in GB4208)
Einbaulage	Der Druckanschluss ist vertikal nach unten (Neigung von 15 ° zulässig)
Umgebungstemperatur	－25℃～55℃
Mediumstemperatur	－25℃～80℃
Vibrationsfestigkeit	Max. 100 m/s²
Wiederholgenauigkeitsfehler	≤2,5%
Kontaktbelastbarkeit	AC 220V 6A (Ohmsch)

Spezifikationen
Der Schaltfehler des TL0022 ist nicht einstellbar

Einstellbereich (MPa)	Schaltdifferenz nicht größer als (MPa)	**Zulässiger Druck ① (MPa)	Drucksensormaterial		Anschlussart ②	Innengewinde des Anschlusses	Gewicht (kg)	Zeichnungsnummer	Bestellnummer
Einstellbereich (MPa)	Schaltdifferenz nicht größer als (MPa)	**Zulässiger Druck ① (MPa)	Gehäuse	Dichtring	Anschlussart ②	Innengewinde des Anschlusses	Gewicht (kg)	Zeichnungsnummer	Bestellnummer
－0,1～0	0,02	8	AL	Nitrilkautschuk	I	G1/4	0,2	01	TL0022.10-106265
－0,1～0	0,02	8	AL	Nitrilkautschuk	P	-	0,2	03	TL0022.10-106268
0,02～0,2	0,04	8	AL	Nitrilkautschuk	I	G1/4	0,2	01	TL0022.10-149265
0,02～0,2	0,04	8	AL	Nitrilkautschuk	P	-	0,2	03	TL0022.10-149268
0,05～0,8	0,13	8	AL	Nitrilkautschuk	I	G1/4	0,2	01	TL0022.10-165265
0,05～0,8	0,13	8	AL	Nitrilkautschuk	P	-	0,2	03	TL0022.10-165268
0,1～1,6	0,24	8	AL	Nitrilkautschuk	I	G1/4	0,2	02	TL0022.10-176265
0,1～1,6	0,24	8	AL	Nitrilkautschuk	P	-	0,2	03	TL0022.10-176268

Der Schaltfehler des TL0522 ist nicht einstellbar

Einstellbereich (MPa)	Schaltdifferenz nicht größer als (MPa)	**Zulässiger Druck ① (MPa)	Drucksensormaterial			Anschlussart ②	Innengewinde des Anschlusses	Gewicht (kg)	Zeichnungsnummer	Bestellnummer
Einstellbereich (MPa)	Schaltdifferenz nicht größer als (MPa)	**Zulässiger Druck ① (MPa)	Gehäuse	Dichtring	Kolben	Anschlussart ②	Innengewinde des Anschlusses	Gewicht (kg)	Zeichnungsnummer	Bestellnummer
0,5～7	2	40	AL	Nitrilkautschuk	Stahl	I	G1/4	0,2	04	TL0522.10-201066
0,5～7	2	40	AL	Nitrilkautschuk	Stahl	P	-	0,2	03	TL0522.10-201078
1～16	3,5	40	AL	Nitrilkautschuk	Stahl	I	G1/4	0,2	04	TL0522.10-212066
1～16	3,5	40	AL	Nitrilkautschuk	Stahl	P	-	0,2	03	TL0522.10-212078
2,5～25	4	40	AL	Nitrilkautschuk	Stahl	I	G1/4	0,2	05	TL0522.10-224066
2,5～25	4	40	AL	Nitrilkautschuk	Stahl	P	-	0,2	03	TL0522.10-224278
4～40	4,5	40	AL	Nitrilkautschuk	Stahl	I	G1/4	0,2	05	TL0522.10-228066
4～40	4,5	40	AL	Nitrilkautschuk	Stahl	P	-	0,2	03	TL0522.10-228078

Hinweis: Im praktischen Betrieb darf selbst ein kurzzeitiger Spitzendruck diesen Wert nicht überschreiten.
② I-Anschluss ist Innengewinde, P-Anschluss ist Flansch

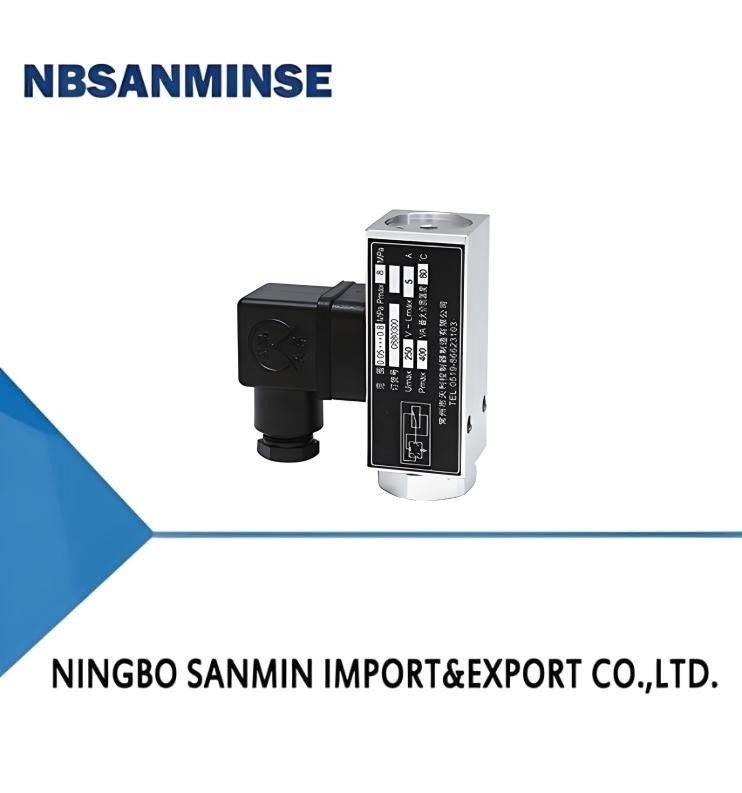

TL0022 Leichtbrennstofföldruckschalter-Druckregler 0

TL0022 Leichtbrennstofföldruckschalter-Druckregler 1
