Übersicht

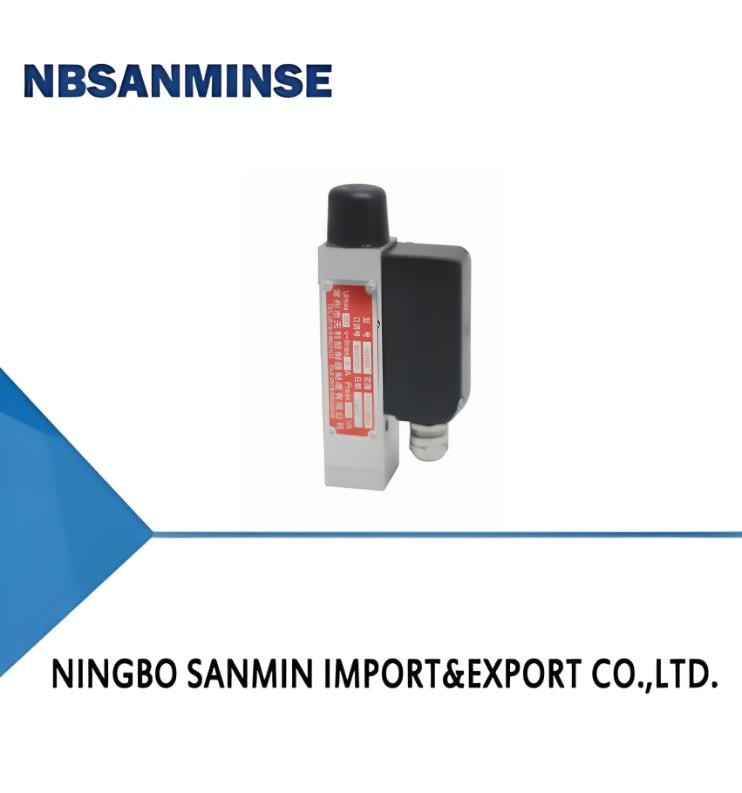

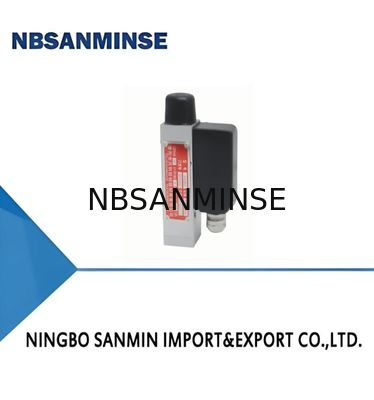

Der TL0015 Druckschalter/Regler verwendet einen Membransensor, der neutrale Gase wie Luft und Gas sowie flüssige Medien wie Wasser, Hydrauliköl, leichtes Heizöl, Schmieröl und andere nicht korrosive Materialien für das Drucksensormaterial verwenden kann.
Der Einstellwert des TL0015 Druckschalters/Druckreglers ist einstellbar, mit einem Bereich von 0,02~3MPa. Kompakte Struktur, geringe Größe und besonders gute Vibrationsfestigkeit.
Haupttechnische Leistung
| Arbeitsviskosität |
<1×10－3m2/s |
| Schaltelement |
Mikroschalter |
| Schutzart des Gehäuses |
IP65 (konform mit DIN40050 und äquivalent zu IP65 in GB4208) |
| Umgebungstemperatur |
－5℃～40℃ |
| Medientemperatur |
0～90℃ |
| Vibrationsfestigkeit |
Max 100m/s2 |
| Wiederholgenauigkeitsfehler |
≤1,5% |
| Kontaktbelastbarkeit |
AC 220V 6A (ohmsche Last) |
Spezifikationen
Schaltdifferenz nicht einstellbar
| Einstellbereich des Einstellwerts (MPa) |
Schaltdifferenz nicht größer als (MPa) |
**Zulässiger Druck ① (MPa) |
Schaltfrequenz/Minute |
Drucksensormaterial |
Typ der Druckschnittstelle ② |
Innengewinde der Schnittstelle |
Gewicht (kg) |
Nummer der Außenmaßzeichnung |
Bestellkatalog-Nummer |
| Gehäuse |
Dichtring und Membran |
| Stellen Sie den Einstellwert mit der Innensechskantschraube mit Kunststoffschutzhaube ein: |
| 0,02～1,2 |
0,14 |
5 |
60 |
Aluminium |
Nitrilkautschuk |
I |
G1/4 |
0,4 |
01 |
TL0015.10-153265 |
| 0,05～3 |
0,2 |
5 |
60 |
Aluminium |
Nitrilkautschuk |
I |
G1/4 |
0,4 |
01 |
TL0015.10-170265 |
| 0,02～1,2 |
0,14 |
5 |
60 |
Aluminium |
Nitrilkautschuk |
P |
G1/4 |
0,4 |
02 |
TL0015.10-153268 |
| 0,05～3 |
0,2 |
5 |
60 |
Aluminium |
Nitrilkautschuk |
P |
G1/4 |
0,4 |
02 |
TL0015.10-170268 |
Hinweis: Im praktischen Einsatz darf selbst ein kurzer Spitzendruck diesen Wert nicht überschreiten.
② I-Schnittstelle ist Innengewinde, P-Schnittstelle ist Flansch
01
02
03
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich istService von Exporteur-Automatisierungsteilen mit vollem Container und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fittingen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen,
,Messing, Aluminium Materialbearbeitung.wie Hochdruck-Ventil / Magnetventil / elektrisches Ventil /Wasserventil/ pneumatisches Ventil/Luftzylinder/Hydraulikventil/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das herstellen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.
F:Können Sie originale berühmte pneumatische und hydraulische Markenartikel liefern?
A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
Schwerpunkt F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
A:
Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, sondern erfordert zusätzliche Dichtungen, um Leckagen zu vermeiden. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Abdichtung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr, das für nicht abgedichtete Verbindungen verwendet wird; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird. F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg
F:Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.F: Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?
Schwerpunkt Gegenmaßnahmen bei Hochtemperaturumgebungen
| Gegenmaßnahmen bei extrem kalten Umgebungen |
Dichtungen |
Fluorkautschuk, PTFE |
| Tieftemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
Hochtemperatur-Synthesefett (geringe Verdampfung) |
| Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinheit |
Kühlung verstärken, effiziente Wasserentfernung |
| Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
Ausdehnungsspielraum vorsehen |
| Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
| Isolierkästen installieren, lokale Heizung, Kältevernebelung verhindern |
Installation |
Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
| Vermeiden Sie Schnee und Eis, mit Wärmeisolationsmaterialien umwickeln |
|
|
