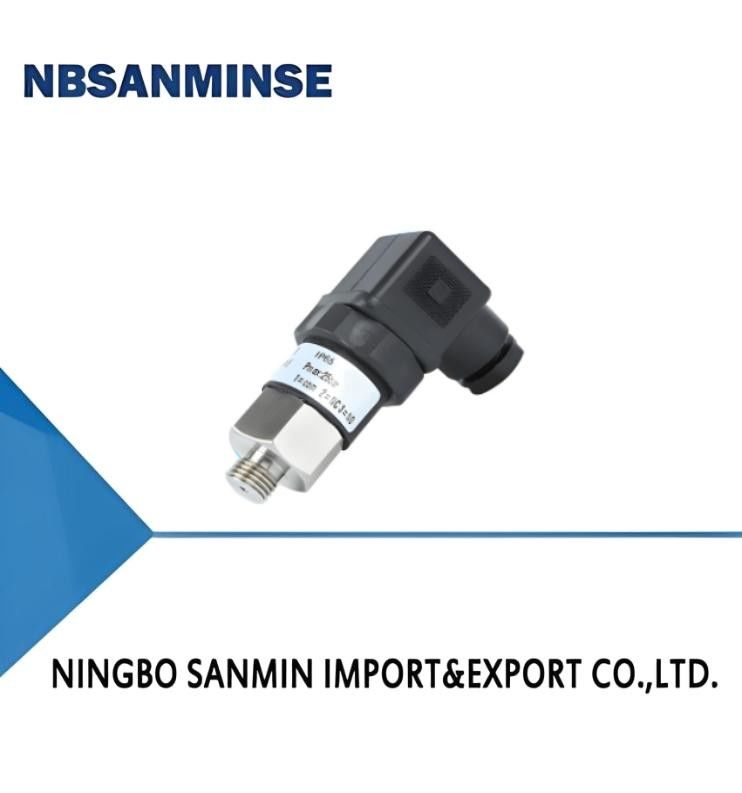

MS-T50 Exquisite Compact Pressure Switch Pressure Controller

Kontakt

MS-T50 Exquisite Compact Pressure Switch Pressure Controller

Herkunftsort:	China	Markenname:	NBSANMINSE
Zertifizierung:	CE	Modellnummer:	Die in Anhang I aufgeführten Angaben sind zu beachten.

Detailinformationen

Fehler:

3% festgelegter Wert

mittlerer Temp.:

-20°C bis 85°C

Hervorheben:

Kompakter Druckschalter-Controller

Exquisiter Druckschalter-Controller

Produkt-Beschreibung

1, Prinzip und Struktur
Der MS-T50 (exquisite) Druckschalter/Druckregler verfügt über einen eingebauten Kolben, der an eine Feder angeschlossen ist.Wenn der Druck den eingestellten Wert erreicht, wird es die vor eingestellte mechanische Struktur auslösen und ein Schaltsignal aussenden.

2, Merkmale
Der MS-T50 (exquisite) Druckschalter/Regler hat eine kompakte Struktur, verwendet DN-Standardstecker, ist leicht zu verdrahtet und hat einen breiten Messbereich.spezifische, normalerweise geöffnete oder normalerweise geschlossene Kontakte, vergoldete Kontakte, große Kontaktkapazität, zur Messung von Wasser- und Öldruck geeignet.

3, Technische Parameter

Messbereich	Bitte beachten Sie die nachstehende Tabelle.
Verzögerung	10-20% des festgelegten Wertes (25% -35%, 1% -5% optional)
Fehler	3% festgelegter Wert
Ausgabe	Vergoldung von normal geöffneten und normal geschlossenen Kontakten ≤ 42 V, 1 A Gleichstrom ≤ 115 V Gleichspannung0.15A ≤ 42V,3A ≤ 125 V, 3 A ≤ 250 V Wechselstrom,0.5A
Durchschnittliche Temperatur	-20°C bis 85°C
Schutz und Schutz	IP65
Verbindung	Anschlussleitungen
Material	Zwerchfläche: NBR Kolben: Stahlkolben mit NBR-Dichtung Prozessverbindung: Verzinkter Stahl/Edelstahl Shell: Kunststoffe für den Maschinenbau

4, Auswahltabelle

Schnittstellenmaterial	Modell	**Erlaubter Druck (Bar)	Einstellungsbereich (Bar)	Fehler	Feste Hysterese	Gewicht (kg)
Film	MS-T50-02.5	25	0.2Ich...2.5	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1
Film	Die in Absatz 1 genannte Nummer gilt nicht.	25	0.8Ich...5	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1
Film	Die in Absatz 1 genannten Angaben sind zu beachten.	25	1Ich...12	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1
Film	Die in Absatz 1 genannten Angaben sind zu beachten.	200	5Ich...50	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1
Kolben	Die in Absatz 1 genannten Angaben sind zu beachten.	200	10Ich...100	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1
Kolben	Die in Absatz 1 genannten Angaben sind zu beachten.	300	20Ich...200	3%	Ich habe zehn Prozent. . 20% des festgelegten Wertes 25 Prozent. . 35% des festgelegten Wertes (optional) Ein Prozent. . 5% festgelegter Wert (optional)	0.1

MS-T50-	012	M	M12	H	C	Erklären Sie
MS-T50-
	02.5
	005
	012
	050
	100
	200
		T				Kupfer
		L				Stahl
		X				mit einer Breite von nicht mehr als 20 mm
			G12			Schnittstellenfaden G1/2
			G14			Schnittstellenfaden G1/4
			N14			Schnittstellenfaden NPT1/4
			M14			Schnittstellenfaden M14 * 1.5
			M20			Schnittstellenfaden M20 * 1.5
				H		Schnittstellenfaden externer Faden
					R	Normal geöffnet + normal geschlossen

5, Kabeldiagramm

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 0

6, Dimensionalzeichnung

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 1

7, Standort der Installation

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 2

8, Anwendbare Medien

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 3

9, Anpassungsmethode
** Schritt: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 4

Schritt 2: Die Größe des Druckschalterpunktes mit einem Schraubenzieher wie auf dem Diagramm dargestellt einstellen, wobei sie im Uhrzeigersinn erhöht und im Gegenuhrzeigersinn verringert wird.

MS-T50 Exquisite Compact Pressure Switch Pressure Controller 5
