Übersicht

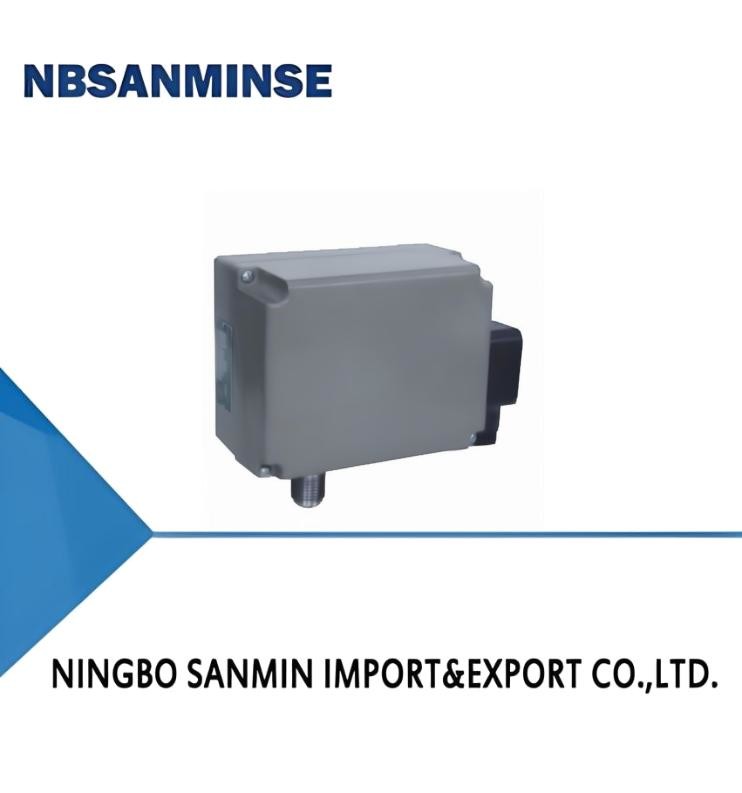

Der Druckschalter/Regler TL1216 verwendet einen Federrohrsensor, der für korrosive Gase und flüssige Medien verwendet werden kann.
Der Einstellwert des TL1216 Druckschalters/Druckreglers ist einstellbar, mit einem Bereich von 1~40MPa.
Der TL1216 Druckschalter/Druckregler hat einen weiten Druckregelbereich, hohe Regelgenauigkeit, kleine Schaltbandbreite und die Schaltwerte von zwei Sätzen von Mikroschaltern können separat eingestellt werden. Der Sensor ist für korrosive Medien (Gas oder Flüssigkeit) geeignet.
Haupttechnische Leistung
| Arbeitsviskosität |
≤400 mm2/s |
| Schaltelement |
Mikroschalter (Gruppe 2) |
| Schutzart des Gehäuses |
IP65 |
| Umgebungstemperatur |
－25℃~55℃ |
| Medientemperatur |
0℃~88℃ |
| Einbauposition |
beliebig |
| Schwingungsfestigkeit |
Max 10 m/s2 |
| Wiederholgenauigkeitsfehler |
≤1％ |
| Kontaktbelastbarkeit |
Vmax=380VAC Imax=6A(ohmscher Last)Pmax=600VA |
Spezifikationen
Schaltbandbreite nicht einstellbar
| Einstellbereich des Einstellwerts (MPa) |
Schaltbandbreite nicht größer als (MPa) |
**Zulässiger Druck ① (MPa) |
Schaltfrequenz/Minute |
Material des Drucksensors |
Außengewinde der Schnittstelle |
Zeichnungsnummer der Außenmaßzeichnung |
Bestellkatalog-Nummer |
| 1~10 |
0.20 |
15 |
60 |
316L |
G1/2 |
01 |
TL1216.10-211103 |
| 1~16 |
0.32 |
20 |
60 |
316L |
G1/2 |
01 |
TL1216.10-212106 |
| 2~25 |
0.50 |
32 |
60 |
316L |
G1/2 |
01 |
TL1216.10-221106 |
| 2~40 |
0.80 |
50 |
60 |
316L |
G1/2 |
01 |
TL1216.10-222106 |
Hinweis: Im praktischen Einsatz darf auch ein kurzer Spitzendruck diesen Wert nicht überschreiten.
F: Könnten Sie kostenlose Muster anbieten?
A: Ja, aber es hängt von den Produkten ab, bitte kontaktieren Sie uns ina@pneuhydr.com oder WhatsApp 0086 15168536055
F: Was ist Ihr Geschäftsbereich?
A: Unser Geschäftsbereich istService von Exporteur-Automatisierungsteilen mit vollen Containern und Verkauf vonLuftzylindern, Luftaufbereitung, Magnetventilen,Luftventilen,motorisierten Ventilen, Messingventilen, Hydraulikventilen, Hydraulikzylindern, Luft- und Öl- Fittingen, Manometern usw.
F:Welche Arten von Produkten können Sie herstellen?A: Wir können viele Arten von Edelstahl herstellen
,Messing, Aluminium Materialbearbeitung.wie Hochdruckventile / Magnetventile / elektrische Ventile /Wasser-/Pneumatikventile/ Luftzylinder/Hydraulikventile/HydraulikspeicherProdukte und so weiter.F: Kann das Produkt mit unserem Logo und unserer Marke hergestellt werden?A: Ja, natürlich können wir das machen. Wir sind seit Jahren OEM-Lieferant und professionell darin. Aber Sie müssen uns die Genehmigung erteilen, wenn es möglich ist.F: Können Sie originale berühmte pneumatische und hydraulische Instrumentenmarken liefern?A: Ja, wir können Marken wie Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser usw. liefern.
F:
Gibt es eine Garantie?
A: Ja, normalerweise haben die Produkte eine einjährige Qualitätsgarantie.
F: Ist der Anschluss im britischen oder metrischen System? Was ist der Unterschied zwischen PT-, NPT- und G-Gewinden?
Gegenmaßnahmen für extrem kalte Umgebungen Das G-Gewinde ist zylindrisch und dichtet nicht selbst ab, was zusätzliche Dichtungen erfordert, um Leckagen zu verhindern. PT und NPT sind konisch, und die Innen- und Außengewinde werden beim Anziehen immer fester. Die Abdichtung erfolgt durch die Verformung der Gewinde, und Dichtmittel oder Klebeband werden normalerweise zusätzlich verwendet, um die Dichtwirkung zu verbessern.
G-Gewinde ist ein zylindrisches Rohr für nicht abgedichtete Verbindungen; PT-Gewinde ist ein konisches Rohr, das auf der Verformung und Abdichtung des Gewindes selbst beruht; NPT ist ebenfalls ein konisches Rohr mit einem Flankenwinkel von 60 Grad, das hauptsächlich in Nordamerika verwendet wird.
F: Wie rechnet man Druckeinheiten um: MPa, bar, psi, kg/cm ²?
A: 1MPa=10bar≈145psi≈10kg F: Was verursacht normalerweise das Durchbrennen von Magnetventilspulen?
A: Falsche Spannung und Frequenz, häufiges Schalten, Eintritt von Flüssigkeit in den Pilotkopf, Probleme mit Ventilkern und Feder,
Umgebung
heiß, starke Vibrationen usw.
F:
Was ist bei pneumatischen Komponenten in Hochtemperatur- oder extrem kalten Umgebungen zu beachten?Schwerpunkt Gegenmaßnahmen für Hochtemperaturumgebungen
Gegenmaßnahmen für extrem kalte Umgebungen Dichtungen
| Fluorkautschuk, PTFE |
Niedertemperatur-Nitril, Silikonkautschuk, Polyurethan |
Schmierung |
| Hochtemperatur-Synthesefett (geringe Verdampfung) |
Tieftemperaturfett (niedriger Pourpoint, geringe Viskosität) |
Luftversorgungseinrichtung |
| Kühlung verstärken, effiziente Wasserentfernung |
Trocknung mit extrem niedrigem Taupunkt (Kälte- + Adsorptionstyp), Begleitheizung |
Metallkomponenten |
| Ausdehnungsspielraum vorsehen |
Materialien mit Tieftemperaturzähigkeit auswählen, Leckagen durch Kältestauchung verhindern |
Steuerkomponenten |
| Hochhitzebeständige Spulen, Wärmeableitung, geringer Stromverbrauch |
Isolierkästen installieren, lokale Heizung, Kälte-Kondensation verhindern |
Installation |
| Von Wärmequellen fernhalten, Wärmeisolierplatten anbringen |
Vermeiden Sie die Exposition gegenüber Wind und Schnee, wickeln Sie mit thermischen Isoliermaterialien ein |
|
|
|
|
