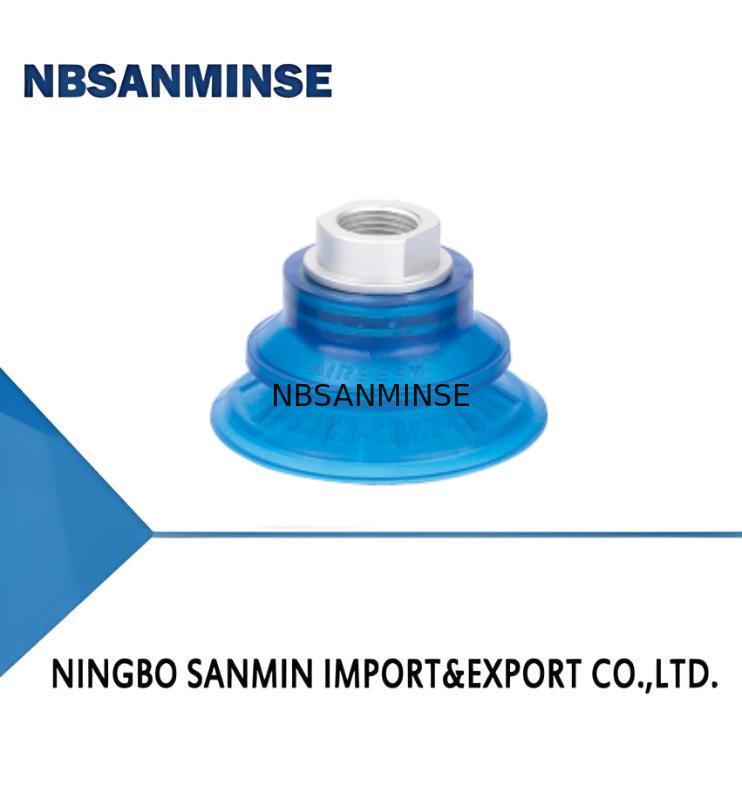

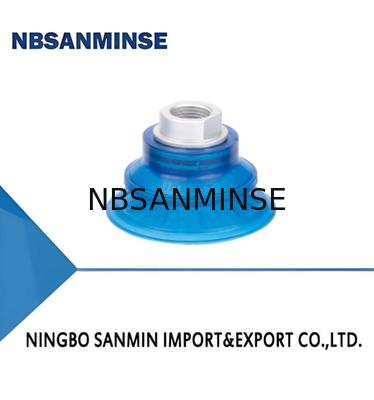

SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Großes Bild :  SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: SBF30
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Beschreibung
Inneres Volumen: 5,5 cm³ Faltblatt: 33force N
Min. Kurvenradius des Werkstücks: 30 mm Material & Härte: U - PU,70
Verbindungs -Thread: G2F - G1/4 Innengewinde
Hervorheben:

SBF-Reihe Bälgensauger

,

Metallblech-Saugbecher

,

Zubehör für pneumatische Magnetventile

Eigenschaften
◇ 1.5 Schläger
◇ PU-Material
◇ Innenräume mit großer Fläche
◇ Verschiedene Größen zur Auswahl
Vorteile
◇ Einfach auf die unebene Oberfläche des Werkstücks zu passen und eine Pufferwirkung zu haben
◇ Ausgezeichnete Verschleiß- und Ölbeständigkeit, lange Lebensdauer
◇ Vergrößern Sie die Reibungskraft zwischen Saugbecher und Werkstück
◇ Geeignet für Werkstücke unterschiedlicher Größe und Form
Anwendungen
◇ Metallbleche mit hoher Geschwindigkeit und kurzer Zykluszeit zu handhaben
◇ Handhabung von Metallblechen und Aluminiumplatten ohne Verformung
◇ Die spezielle Musteröffnung des Saugbechers verhindert, dass es rutscht
bei der Handhabung von öligem Blech, wobei eine genaue Positionierung sichergestellt wird
◇ Verwendet in der Automobilprägung
SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 0
Struktur
◇1.5 Schleudern, große Druckstärke
◇Sauchbehälter und -anlagen sind aus einem einzigen Teil zusammengesetzt
SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 1

SBF  50  U-G3F
①   ②③   ④
1Serie 2 Durchmesser 3Material und Härte 4Verbindungsfaden
SBF 30-φ32 mm U-PU            70 G2F-G1/4 weiblicher Faden

40-φ42 mm
G3F-G3/8Frauenfaden
50-φ51,5 mm
G2M-G1/4Schleimfaden
60 mm bis 64 mm
M10M-M10×1,5 männlichen Faden
80 - 84 mm
RA-Rechteck-Adapter
100 mm bis 103 mm

Auswahl-Modell (Verbindungsfaden)
Modell Verbindungsfaden
G2M		 M10M G2F G3F RA-Rechteck-Adapter
SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
SBF80U-□ SBFBOU-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Technische Parameter
Modell Zugkraft N Innenvolumen
   cm3		 Min.Auerradius des Werkstücks
        mm		 Gewicht
 g		 Empfohlene Schlauchfläche
mm		 MPQ
Stück
SBF30 33  5.5  30  18.5  6  1
SBF40 60  7.0  45  20.0  6  1
SBF50 103  11.5  50  40.0  8  1
SBF60 145  22.0  55  45.0  8  1
SBF80 235  60.0  72  75.0  10  1
SBF100 380  98.0  97  118.0  10  1

◇ Anmerkung: Prüfvakuum -60 kPa, Werkstück mit glatter und sauberer Oberfläche.
Die oben genannten Daten zur Zugkraft werden ohne Berücksichtigung des Sicherheitsfaktors ermittelt.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein.
SBF Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 2
◇ Anmerkung: Die Abmessungstoleranz entspricht der GBT3672.1-2002-1 M3-Dimensionstoleranz für Gummiprodukte
