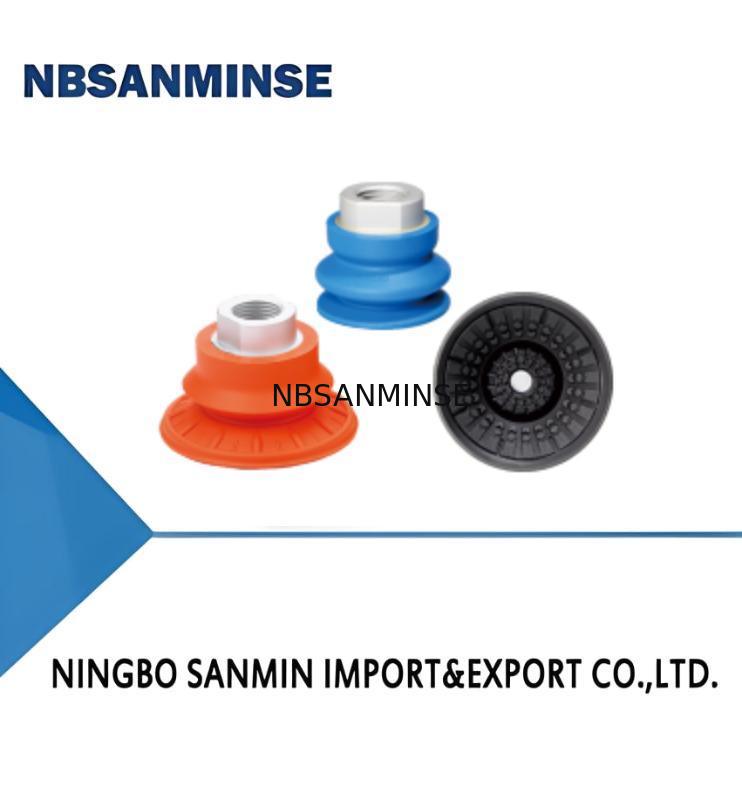

STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech
STC Series 1.5 Bellows Suction Cup Special for Metal Sheet
STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Großes Bild :  STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Modellnummer: STC22
Zahlung und Versand AGB:
Min Bestellmenge: 100 STK
Verpackung Informationen: Plastikbeutel
Lieferzeit: 5-30days
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech

Beschreibung
Vertikale Auszugskraft N: 23 Seitlicher Auszugskraft N: 20
Seitlicher Auszugskraft Ölige Oberfläche (N): 6,5 Innenvolumen cm3: 1.5
Min. Kurvenradius des Werkstücks mm: 20
Hervorheben:

Saugbecher mit Bälgen der STC-Serie

,

Metallblech-Saugbecher

,

Zubehör für pneumatische Magnetventile

Eigenschaften
◇ 1.5 Aufbau der Schleife
◇ Inneres, großflächiges Stützwerk
◇ Es gibt verschiedene Größen und Spezifikationen
Vorteile
◇ Einfach auf die unebene Oberfläche des Werkstücks zu passen und mit PufferWirkung
◇ Verbessern Sie effektiv die Reibungskraft zwischen den Saugbechernund Werkstücke
◇ Die maximale Temperatur des HK-Materials beträgt 250°C.Hochtemperatur-Metallblech aufnehmen
◇ Die maximale Temperatur des HD-Materials beträgt 160°C.Hochtemperaturglas ohne Markierung abholen
◇ Geeignet für Werkstücke unterschiedlicher Größe und Form
Anwendungen
◇ Geeignet für schnelle Handhabung von Metallplatten, kurze Zykluszeit
◇ Handhabung von Metallblechen und Aluminiumplatten ohne Verformung
◇ Die spezielle interne Rille verhindert, daß das Blatt ölig wird
Metall durch Rutschen beim Umgang
◇ Verwendet in der Automobilprägung
STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 0
Struktur
◇ 1.5 Schleudern, große Druckmasse
◇ Die Saugtasse und die Anlage sind aus einem einzigen Teil zusammengesetzt
STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 1
                                                                STC      50      N-G3F
①       ②     ③          ④
1Serie Durchmesser ③Material und Härte
4Verbindung Gewinde
STC 22-φ22 mm N-NBR 60  G2F -G1/4 weibliche Fäden
30 -φ30 mm HK-Extra Hochtemperaturkautschuk 65  G3F - G3/8 weibliche Fäden
40 -φ40 mm HD-Hochtemperatur/Markenfreies Material 60  G2M - G1/4 männlich Gewinde
50 -φ50 mm

M10M-M10x1.5 männlich Gewinde
60 -φ60 mm M14M-M14x1.5 männlich Gewinde
80 -φ80 mm REine -Rechteckig. Adapter
100-φ100 mm
125-φ125 mm
SWahlen
Modell Verbindung Gewinde
G2M		 M10M M14M G2F G3F RA
STC22N-□
   STC22N-G2M


 STC22N-M10M STC22N-M14M STC22N-G2F


 STC22N-G3F STC22N-RA
STC30N-□ STC30N-G2M

 STC30N-M10M STC30N-M14M STC30N-G2F

 STC30N-G3F STC30N-RA
STC40N-□   STC40N-G2M STC40N-M10M STC40N-M14M STC40N-G2F STC40N-G3F STC40N-RA
STC50N-□   STC50N-G2M STC50N-M10M STC50N-M14M STC50N-G2F STC50N-G3F STC50N-RA
STC60N-□   STC60N-G2M STC60N-M10M STC60N-M14M STC60N-G2F STC60N-G3F STC60N-RA
STC80N-□   STC80N-G2M STC80N-M10M STC80N-M14M STC80N-G2F STCBON-G3F STC80N-RA
STC100N-□ STC100N-G2M STC100N-M10M STC100N-M14M STC100N-G2F STC100N-G3F STC100N-RA
STC125N-□ STC125N-G2M STC125N-M10M STC125N-M14M STC125N-G2F STC125N-G3F STC125N-RA







Modell Verbindung Gewinde
G2M
G2F		               Modell
G3F		 Verbindung 3 Jahre
G2M		 Anzeige
G2F		  G3F
STC22HK-□
 STC22HK-G2M
 STC22HK-G2F
 STC22HK-G3F
 STC22HD-□
 STC22HD-G2M
 STC22HD-G2F
 STC22HD-G3F
STC30HK-□ STC30HK-G2M STC30HK-G2F STC30HK-G2F STC30HD-□ STC30HD-G2M STC30HD-G2F STC30HD-G3F
STC40HK-□
 STC40HK-G2M
 STC40HK-G2F STC40HK-G3F STC40HD-□ STC40HD-G2M STC40HD-G2F STC40HD-G3F
STC50HK-□ STC50HK-G2M STC50HK-G2F STC50HK-G3F

 STC50HD-□

 STC50HD-G2M STC50HD-G2F STC50HD-G3F
STC60HK-□ STC60HK-G2M STC60HK-G2F STC60HK-G3F STC60HD-□ STC60HD-G2M STC60HD-G2F STC60HD-G3F
STC80HK-□ STC80HK-G2M STC80HK-G2F STC80HK-G3F STC80HD-□ STC80HD-G2M STC80HD-G2F STC80HD-G3F
STC100HK-□ STC100HK-G2M
 STC100HK-G2F STC100HK-G3F STC100HD-□ STC100HD-G2M STC100HD-G2F STC100HD-G3F
STC125HK-□ STC125HK-G2M STC125HK-G2F STC125HK-G3F

 STC125HD-□

 STC125HD-G2M STC125HD-G2F STC125HD-G3F
Technische Parameter
Modell
Vertikal
Zugkraft
N
Seitliche
Zugkraft
N
 Seitliche
Ausziehung Kraft
Fettreich Oberfläche ((N)		 Innen
Volumen
cm3		 Min.Kurve Radius
von Werkstück
mm		 Gewicht
g		 Empfohlen
     Hosedia
          mm		 MPQ
Stück
STC22
 23  20  6.5  1.5 20  8.6  6  5
STC30 35 28 12 6.3 35 12 6 5
STC40 62  37  34  7.2  40  13.5  6  1
STC50 85  58  55  11.2  45  21  8  1
STC60 141  88  83  22.5  52  29  8  1
STC80 236  141  136  57  70.5  51  8  1
STC100 371  228  221  92  95  77  8  1
STC125 558  352  335  191  140  165  10  1
◇ Anmerkung: Prüfvakuum -60 kPa, Werkstück mit glatter und sauberer Oberfläche.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein.
STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 2
STC Serie 1.5 Balg-Sauggreifer Spezial für Metallblech 3
M - männlicher Faden
◇ Anmerkung: Die Abmessungstoleranz entspricht der GBT3672.1-2002-1 M3-Dimensionstoleranz für Gummiprodukte
