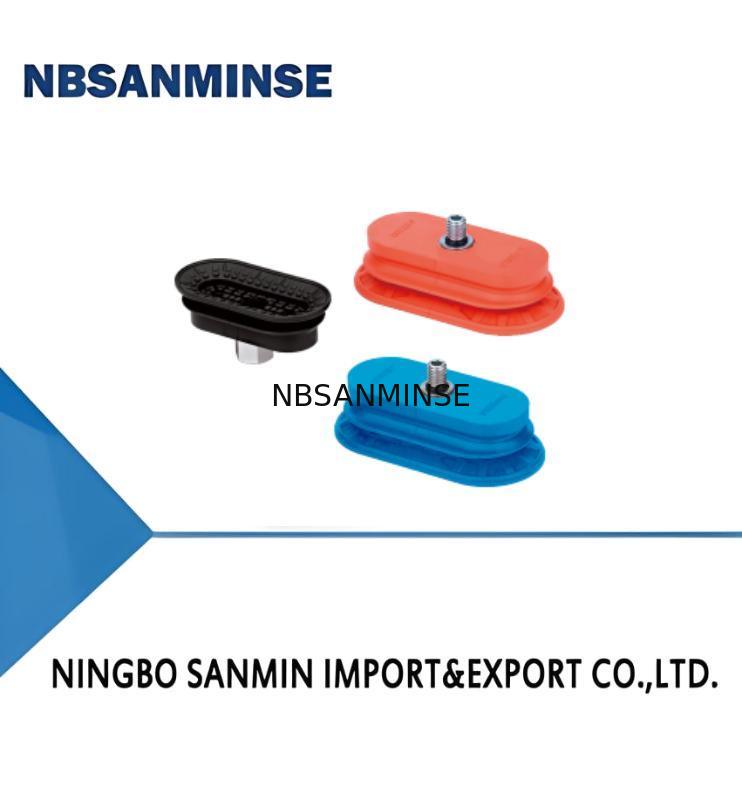

SOB-Serie ovale Saugtasse speziell für Blech

SOB-Serie ovale Saugtasse speziell für Blech
SOB Series Oval Suction Cup Special for Metal Sheet
SOB-Serie ovale Saugtasse speziell für Blech SOB-Serie ovale Saugtasse speziell für Blech

Großes Bild :  SOB-Serie ovale Saugtasse speziell für Blech

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: SOB30×60
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SOB-Serie ovale Saugtasse speziell für Blech

Beschreibung
Vertikaler Auszug: 53force N Seitlicher Auszug: 60 Kraft N
Seitliche Auszugskraft: 50 (ölige Oberfläche) N Innenvolumen: 8,7 cm³
Min. Kurvenradius des Werkstücks: 25mm
Hervorheben:

Oval-Saugnapf für Metallbleche

,

Pneumatischer Saugnapf der SOB-Serie

,

Blechsauger mit Garantie

Merkmale
◇ 1,5-Faltenbalg-Ovalstruktur
◇ Interne Struktur zur Unterstützung großer Flächenmuster
◇ Verschiedene Größen und Spezifikationen sind verfügbar
Vorteile
◇ Handhabung langer und schmaler Werkstücke mit ebener Oberfläche oder Krümmung
◇ Die max. Temperatur des HK-Materials beträgt 250℃, es kann zum Aufnehmen verwendet werden
Hochtemperatur-Metallblech
◇ Die max. Temperatur des HD-Materials beträgt 160℃, es kann zum Aufnehmen verwendet werden
Hochtemperatur-Glas ohne Markierung
◇ Geeignet für Werkstücke mit unterschiedlichen Größen und Formen
Anwendungen
◇ Handhabung schmaler und langer Metallteile bei hoher Geschwindigkeit, kurzer Zykluszeit
◇ Handhabung von Metallblechen und Aluminiumplatten ohne Verformung
◇ Handhabung von Automobil-Stanzmetallteilen
SOB-Serie ovale Saugtasse speziell für Blech 0
Struktur
◇ 1,5-Faltenbalgstruktur
◇ Saugnapf und Anschluss sind eine einteilige Struktur
SOB-Serie ovale Saugtasse speziell für Blech 1
SOB      30×60      N-G3F
①        ②         ③      ④
① Serie ②Größe ③ Material & Härte
④ Anschluss Gewinde
SOB 30×60 N - NBR 60  G2F-G1/4-Innengewinde Gewinde

40×80 HK-Extra-Hochtemperatur-Gummi 65  G3F-G3/8-Innengewinde Gewinde

55×110 HD-Hochtemperatur-/markierungsfreies Material 60  G2M - G1/4 Außengewinde Gewinde
70×140

M10M-M10×1,5-Außengewinde Gewinde



M14M-M14×1,5-Außengewinde
RA-Rechteckig    Adapter
Auswahl
  Modell Anschluss Gewinde
G2M		 M1M M14M G2F G3F RA
  SOB30×60N-□
 SOB30×60N-G2M
 SOB30×60N-M10M
 SOB30×60N-M14M
 SOB30×60N-G2F
 SOB30×60N-G3F
 SOB30×60N-RA
  SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□
 SOB55×110N-G2M
 SOB55×110N-M10M
 SOB55×110N-M14M
 SOB55×110N-G2F
 SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
  Modell Anschluss Gewinde
G2M		 G2F G3F
  SOB30×60HK-
  □		 SOB30×60HK-G2M
 SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M
 SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M
 SOB85×110HK-G2F
 SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M
 SOB70×140HK-G2F
 SOB70×140HK-G3F
  Modell Anschluss Gewinde
G2M		 G2F G3F
  SOB30×60HD-
  □		 SOB30×60HD-G2M
 SOB30×60HD-G2F
 SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M
 SOB40×80HD-G2F
 SOB40×80HD-G3F
  SOB55×110HD-□
 SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
Technische Parameter
Modell Vertikal
Abzugskraft
N		 Lateral
Abzugskraft
N		 Lateral
Abzug  Kraft
(Ölige Oberfläche)N		 Innen
Volumen
cm³		 Min.Kurve  Radius
von  Werkstück
мм		 Gewicht
g		 Empfohlen
Schlauch  Durchmesser
мм		 MPQ
Stk.
SOB30×60 53 60
 50
 8,7  25 26 6  1
SOB40×80 110 118

 101

 20 32  33  8  1
SOB55×110 197 200  183  50  50  75  8  1
SOB70×140 275 295  267  100  70  117  8  1
◇ Hinweis: Testvakuum -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Abzugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein
SOB-Serie ovale Saugtasse speziell für Blech 2
M - Außengewindeanschluss
◇ Hinweis: Die Maßtoleranz entspricht GBT3672.1-2002-1 M3 Gummi-Produktdimensionstoleranzstandard
