SBA-Serie 1.5 Bellows Saugbecher

SBA-Serie 1.5 Bellows Saugbecher

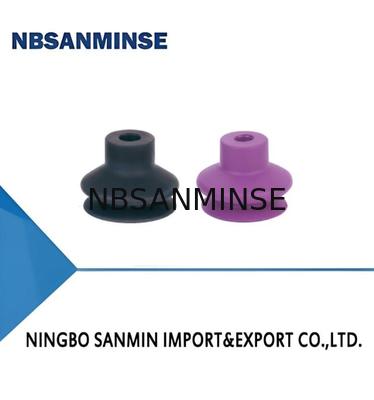

SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
SBA-Serie 1.5 Bellows Saugbecher SBA-Serie 1.5 Bellows Saugbecher

Großes Bild :  SBA-Serie 1.5 Bellows Saugbecher

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: SBA6
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SBA-Serie 1.5 Bellows Saugbecher

Beschreibung
Auszugskraft N: 1.4 Inneres Volumen: 0,1cm³
Min. gekrümmter Radius des Werkstücks: 2 mm Empfohlener Schlauchdurchmesser: 4 mm
MPQ-Stücke: 10 Arbeitstemperatur: 5-50 Grad, 5 ~ 50 ° C.
Hervorheben:

SBA-Serie Bälgen Saugbecher

,

1.5 Blasen-Saugbecher

,

mit einer Breite von nicht mehr als 20 mm

Eigenschaften
◇ 1,5 Faltenbalg
◇ Optionales Spezialmaterial mit hoher Temperaturbeständigkeit
◇ Verschiedene Größen zur Auswahl
Vorteile
◇ Einfache Anpassung an unebene Oberflächen des Werkstücks, hat Pufferwirkung
◇ Kann Werkstücke mit hohen Temperaturen handhaben
◇ Die Befestigung kann wiederholt verwendet werden, wodurch die Kosten für den Kunden erheblich gesenkt werden
◇ Geeignet für Werkstücke mit unterschiedlichen Größen und Formen
Anwendungen
◇ Handhabung von Werkstücken mit unebener Oberfläche, wie z. B. Karton,
Pappe, gewölbte Werkstücke, Rohre usw.
◇ Handhabung von Hochtemperatur-Kunststoffspritzgussteilen, Metallblechen,
Glas usw.
◇ Handhabung von glatten Holzplatten, glatten Stahlplatten usw.
SBA-Serie 1.5 Bellows Saugbecher 0
Struktur
◇ 1,5 Faltenbalg, großer Kompressionshub
◇ Saugnapf und Befestigung sind in getrennter Bauweise ausgeführt, Verschleißteile
können separat ausgetauscht werden
◇ Markierungsfreier Stecker ist optional, zum Greifen ohne jegliche Markierung
SBA-Serie 1.5 Bellows Saugbecher 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①Serie ②Durchmesser
③Material & Härte
④Anschlussgewinde ⑤Spezielle Spezifikation
SBA 6 -φ6mm 27-φ27mm N -NBR 55  Nil -Nur Saugnapf Nil-Standardtyp
11-φ11mm 33-φ33mm Ws-Weißes Silikon 50  M5M-M5×0,8 Außengewinde PK-Mit markierungsfreiem Stecker
14-φ14mm 43-φ43mm HD-Hochtemperatur/Markierungsfrei 60  G1M-G1/8 Außengewinde
16-φ16mm 53-φ53mm NR-Naturkautschuk 40  G2M-G1/4 Außengewinde
20-φ20mm 63-φ63mm

M5F-M5×0,8 Innengewinde
22-φ22mm 78-φ78mm

G1F-G1/8 Innengewinde

25-φ25mm


G2F-G1/4 Innengewinde
Auswahl
Modell   Anschluss Gewinde
  M-Außen Gewinde		 F-Innen Gewinde
SBA6□   SBA6□-M5M SBA6□-M5F
SBA11□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
SBA14□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
SBA16 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
SBA20□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
SBA22□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
SBA25□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
SBA27□   SBA27□-G2M SBA27□-G2F
SBA33□   SBA33□-G2M SBA33□-G2F
SBA43□   SBA43□-G2M SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
SBA63□   SBA63□-G2M SBA63□-G2F
SBA78□   SBA78□-G2M SBA78□-G2F
Auswahl - Mit markierungsfreiem Stecker
  Modell M-Außen Gewinde F-Innen Gewinde
  SBA11□-PK


 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK

 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK

 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK

 SBA53□-G2M-PK SBA53□-G2F-PK
Technische Parameter
 Modell Auszug Kraft
N		 Innenvolumen
        cm³		 Min. gebogen  Radius
von  Werkstück
mm		 Gewicht
g		 Empfohlen Schlauch Durchmesser
mm		  MPQ
 Stk.
 SBA6 1.4  0.1  2  0.2  4  10
 SBA11 3.8  0.2  10  1.0  6  10
 SBA14 5.0  0.4  13  1.1  6  10
 SBA16 6.7  0.8  20  1.4  6  10
 SBA20 10.7  1.2  30  1.5  6  5
 SBA22 15.2  1.4  25  2.2  6  5
 SBA25 17.3  3.2  20  3.1  6  5
 SBA27 24.0  3.4  23  4.7  6  5
 SBA33
 39.6  4.8  40  7.2  6  5
SBA43 64.5  11.4  60  11.9  6  5
 SBA53
 95.0  26.0  75  20.2  8  1
SBA63 135.0  44.0  75  25.5  8  1
SBA78 218.0  76.0  70  52.6  8  1
◇ Hinweis: Testvakuumpegel -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt worden.
Die Daten können je nach Werkstückoberfläche unterschiedlich sein. Empfehlen Sie, die Länge des Vakuumschlauchs so kurz wie möglich zu halten, max. 2 mSBA-Serie 1.5 Bellows Saugbecher 2
SBA-Serie 1.5 Bellows Saugbecher 3
SBA-Serie 1.5 Bellows Saugbecher 4
