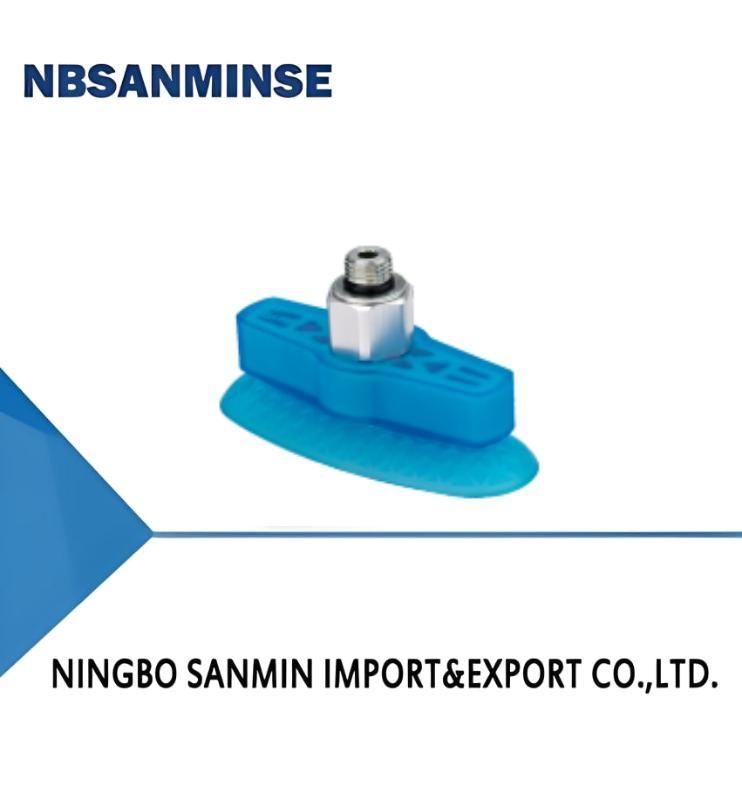

SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte

SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte
SOM Series Oval Flat Suction Cup Special for Long and Narrow Objects
SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte

Großes Bild :  SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: SOM20×60U
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Verhandlungsfähig
Verpackung Informationen: Kasten
Lieferzeit: 5-30days
Zahlungsbedingungen: L/c, t/t
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte

Beschreibung
Vertikaler Auszug: 61force N Seitlicher Auszug: 44 Kraft N
Seitlicher Auszug: 44force (ölige Oberfläche)N Innenvolumen: 5 cm³
Min. Kurvenradius des Werkstücks: 10 mm
Hervorheben:

Ovaler Flachsauger für schmale Objekte

,

mit einer Breite von nicht mehr als 20 mm

,

long object suction cup with warranty

Eigenschaften
◇ Große Kraft und gute Flexibilität
◇ PU-Material
◇ Inneres, großflächiges Stützwerk
◇ Nicht rotierende Struktur
◇ Es gibt verschiedene Größen
Vorteile
◇ Die Werkstücke lassen sich leicht an unterschiedliche Oberflächenformen anpassen
◇ Lange Lebensdauer, ausgezeichnete Verschleißfestigkeit, Ozonwiderstand, Ölbeständigkeit
◇ Vergrößern Sie die Reibungskraft zwischen Saugbecher und Werkstück
◇ Die Teile können recycelt werden
◇ Die Richtung der Saugtasse kann genau nach
Form des Werkstücks
◇ Geeignet für Werkstücke unterschiedlicher Größe und Form
Anwendungen
◇ Handhabung eines ovalen Werkstücks mit gebogener Oberfläche
◇ Handhabung von langen und schmalen oder zylindrischen Werkstücken
SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte 0
Struktur
◇ Aufgeteilte Struktur, verschleierte Teile können separat ausgetauscht werden
SOM-Serie Oval-Flachsauger speziell für lange und schmale Objekte 1
SOM   30 × 80   U   - G2F
  ①       ②      ③      ④
Reihe Größe Material und Härte Verbindungsfaden
SOM 20 × 60 U-PU 70  Null - Nur Saugbecher

30 × 80

G2F -G1/4 weibliche Fäden
40 × 100

G3F - G3/8 weibliche Fäden



G2M -G1/4 männliche Fäden



M10M-M10×1,5 männlichen Faden



M14M-M14×1,5 männlichen Faden



RA-Rechteck-Adapter
Auswahl
  Modell Verbindung Gewinde
G2M		 M10M M14M G2F G3F RA
SOM20×60U
 SOM20×60U-G2M
 SOM20×60U-M10M
 SOM20×60U-M14M
 SOM20×60U-G2F
 - SOM20×60U-RA
SOM30 × 80U SOM30×80U-G2M
 SOM30×80U-M10M
 SOM30×B0U-M14M
 SOM30 × B0U-G2F
 - SOM30 × B0U-RA
SOM 40 × 100 U SOM40 × 100U-G2M 5OM40×100U-M10M SOM40×100U-M14M - SOM40×100U-G3F SOM40 × 100U-RA
Technische Parameter
Modell    Vertikal
Ausziehung Kraft
          N		      Seitliche
Ausziehung Kraft
           N		 Seitliche
Ausziehung Kraft
(ölig) Oberfläche) N		 Innen
Volumen
cm3		 Min. Kurve Radius
von Werkstück
mm		 Gewicht
g		 Empfohlen
Schlauch Ich bin hier.
mm		 MPQ
Stück
  SOM20×60U 61
 44 44 5 10 14 8 1
SOM30 × 80U 116 110 110 12 20 24.4 8 1
SOM 40 × 100 U 187

 135  135 25  32  50.6  8 1
○ Anmerkung:Prüfung des Vakuumniveaus-60 kRa,Arbeitsplatz mit glatter und schlanker Oberfläche.Die oben genannten Daten zur Zugkraft sind ohne Berücksichtigung des Sicherheitsfaktors dargestellt.
          Die Daten können je nach Arbeitsplatzfläche unterschiedlich sein.
