SFK Series Flat Suction Cup Special for Objects with Rough Surface

Kontakt

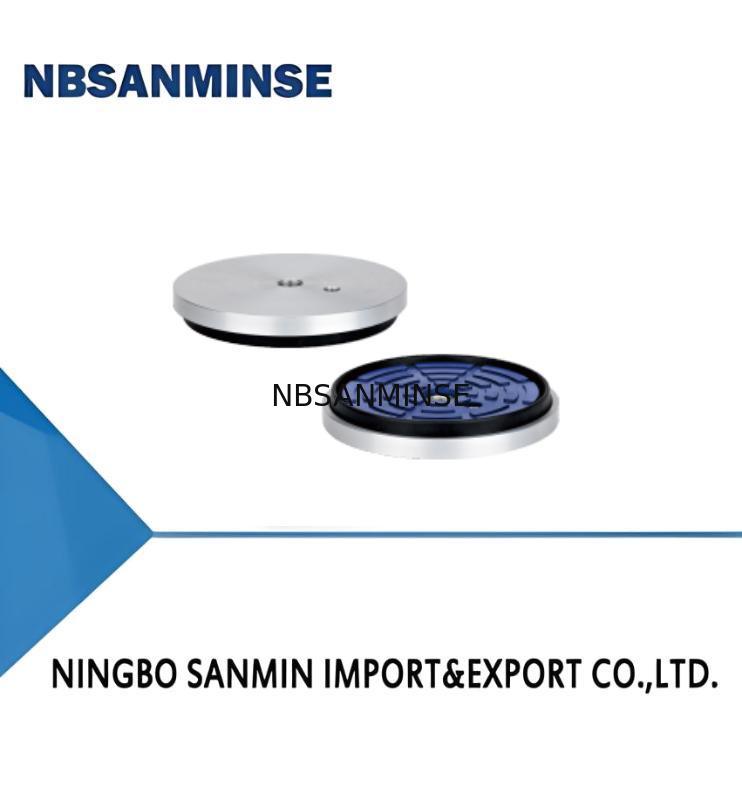

SFK-Serie Flachsauger speziell für Objekte mit rauer Oberfläche

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	SFK110E

Detailinformationen
Pull-out force N:	480	Inner volume cm³:	70
Min.curve radius of workpiece mm:	300	Weight g:	465
Recommended hose dia. mm:	10

Produkt-Beschreibung

Eigenschaften

◇ Dichtring aus flexiblem EPDM-Schaumgummi

◇ Interne großflächige Stützstruktur

◇ Kleines Innenvolumen

◇ Verschiedene Größen verfügbar

Vorteile

◇ Geeignet für Werkstücke mit rauen oder unebenen Oberflächen

◇ Rutschfestigkeit. Verhindert dauerhafte Verformung dünner Werkstücke

◇ Kurzer Arbeitszyklus

◇ Geeignet für Werkstücke mit unterschiedlichen Größen und Formen

Anwendungen

◇ Handhabung von Werkstücken mit unebenen Oberflächen, wie z. B. geprägte Stahlplatten,

Dekorglas, rauer Schiefer, Holzplatten usw.

◇ Optional ist ein Berührungssensor erhältlich, der die Vakuumkammer schließt, wenn er erkennt,

dass die Saugnäpfe keinen Kontakt mit den Werkstücken haben, um Vakuumverluste zu vermeiden

Struktur

◇ Konstruktion mit geteilter Struktur, Verschleißteile können separat ausgetauscht werden

◇ Separater Funktionsanschluss ist vorhanden

◇ Hinweis: Das funktionale Gewindeloch ist bei der Lieferung mit einem Stopfen verschlossen.

Dichten Sie das Gewinde beim Anschließen mit Gewindekleber oder Teflonband ab

110-中110mmGewinde Gewinde Gewinde Gewinde①

② Gewinde ④ ⑤Serie

Durchmesser

Material & Härte

Anschlussgewinde

⑤Spezial

Spezifikation SFK

110-中110mm

E-EPDM

Nil-Nur Dichtring

Nil-Standard

160-中160mm

G4F-G1/2 Innengewinde

V-Mit Berührungssensor

200-φ200mm

250-φ250mm

Auswahl

Modell

Auszug

Gewinde SFK110E
GewindeSFK110E

SFK110E-G4F

SFK110E-G4F-V

SFK160E

SFK160E-G4F

SFK160E-G4F-V

SFK200E

SFK200E-G4F

SFK200E-G4F-V

SFK250E

SFK250E-G4F

SFK250E-G4F-V

Technische Parameter

Modell

Auszug

Kraft N
Innen

Volumen cm³
Min. Krümmungs

Radius des Werkstücks mm
MPQ

g
Empfohlener Schlauch

Durchmesser mm
MPQ

Stk.
SFK110

SFK160
480

1080
70

◇ Hinweis: Prüfung des Vakuumniveaus -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt.

◇ Hinweis: Prüfung des Vakuumniveaus -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt.

SFK250
1800

◇ Hinweis: Prüfung des Vakuumniveaus -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt.

◇ Hinweis: Prüfung des Vakuumniveaus -60 kPa, Werkstück mit glatter und sauberer Oberfläche. Die Daten der Auszugskraft wie oben sind ohne Berücksichtigung des Sicherheitsfaktors ermittelt.

Die Daten können je nach Werkstückoberfläche unterschiedlich sein
