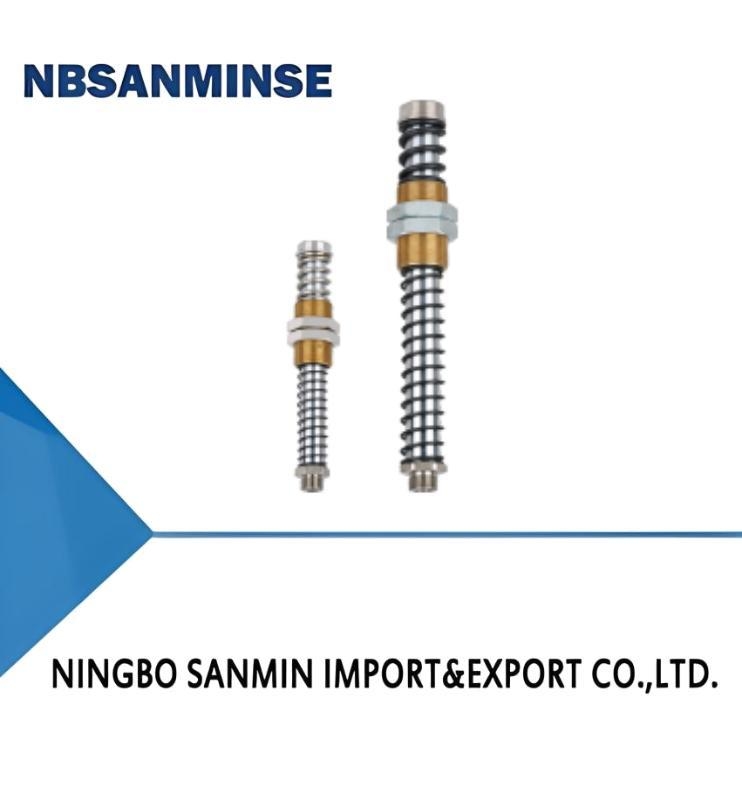

PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator

PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator
PSPD Series Double Springs Heavy-duty Level Compensator
PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator

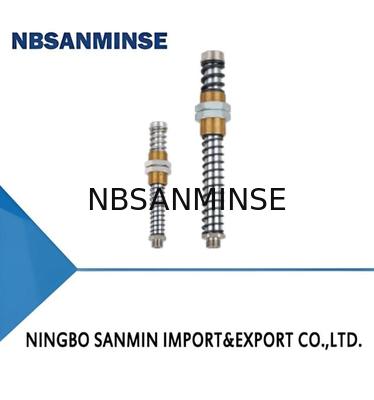

Großes Bild :  PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator

Produktdetails:
Herkunftsort: China
Markenname: NBSANMINSE
Zertifizierung: ISO9001
Modellnummer: PSPD-E25G2M-M20
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: Negotiate
Verpackung Informationen: Schachtel
Lieferzeit: 5-30days
Zahlungsbedingungen: T/t, l/c
Versorgungsmaterial-Fähigkeit: 10000 STK
Kontakt

PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator

Beschreibung
Vorstärkungskraft (1) N: 8,6 Elastizitätskraft (2) N: 16,8
Vertikallast(3) N: 2400 Betriebstemperatur ℃: 0~80 g
Gewicht: 181 Garantie: 1 Jahr
Hervorheben:

Schwerlastkompensator

,

Doppelfederstandskompensator

,

mit einer Leistung von mehr als 50 Watt

Merkmale
◇ Ölfreie, verschleißfeste Buchse ist in der Führungshülse eingebaut
◇ Mit doppelten Pufferfedern
◇ Nicht-rotierende Ausführung kann gewählt werden
◇ Verschiedene Pufferhub-Spezifikationen sind verfügbar
Vorteile
◇ Reduziert den Produktverschleiß, verbessert die Lebensdauer der Produkte
und reduziert das Geräusch
◇ Flexibler Kontakt mit zerbrechlichen Werkstücken, gleicht die Höhen aus
Differenz der Werkstücke
◇ Geeignet für die präzise Positionierung von ovalen Saugnäpfen
◇ Geeignet für verschiedene Arbeitsbedingungen
Anwendungen
◇ Geeignet für die Handhabung schwerer Werkstücke, wie z. B. Stahlplatten
◇ Geeignet für Arbeitsbedingungen, die einen flexiblen Kontakt erfordern
und Stoßdämpfung beim Tragen von Objekten, wie z. B. Glas
◇ Geeignet für den Einsatz in rauer Umgebung
◇ Nicht-rotierender Niveauausgleich ist für ovale Saugnäpfe geeignet
◇ Die Doppel-Feder-Pufferstruktur kann den Aufprall auf die
Stützstangenende beim Handhaben des Werkstücks und beim Umdrehen verhindern
PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator 0
Struktur
◇ (1) Vakuum-Generatoranschluss
◇ (2) Feder
◇ (3) Befestigungsmutter
◇ (4) Führungshülse
◇ (5) Feder
◇ (6) Saugnapfanschluss
PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator 1
PSPD   -E   25   R   G3M   -M30
①      ②        ③      ④      ⑤      ⑥
①Serie ②Puffertyp ③Pufferhub ④Drehtyp ⑤Saugnapfanschluss ⑥Befestigungsgewinde
   PSPD E-Externe Feder 25  Nil-Vertikalrotierend G2M-G1/4 Außengewinde M20-M20×1.5


50  R-Vertikal nicht rotierend G3M-G3/8 Außengewinde M30-M30×1.5

90
G4M-G1/2 Außengewinde
Auswahl
   Modell/Anschlussgewinde
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20


 PSPH-E25RG2M-M20
 PSPD-E25G3M-M30
 PSPD-E25RG3M-M30
 PSPD-E25G4M-M30
  PSPD-E25RG4M-M30

PSPD-E50G2M-M20

 PSPH-E50RG2M-M20 PSPD-E50G3M-M30 PSPD-E50RG3M-M30 PSPD-E50G4M-M30 PSPD-E50RG4M-M30
- - PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Technische  Parameter
 Modell Vorspann kraft(1)
N		 Elastische Kraft(2)
N		 Vertikale Last(3)
N		 Arbeits- Temperatur
℃		   Gewicht
       g
 PSPD-E25(R)G2M-M20

 8.6


   16.8  2.400 0~80 181

PSPD-E50(R)G2M-M20
 PSPD-
 14.4

   21 2.400 0~80 207

PSPD-E25(R)G3M-M30

24  74.5  4.800 0~80 507
 PSPD-E50(R)G3M-M30


 7.5  61  4.800 0~80 600
 PSPD-E90(R)G3M-M30 25.2  73.7  4.800 0~80 754
 PSPD-E25(R)G4M-M30



 24  74.5  4.800 0~80 515
PSPD-E50(R)G4M-M30


 7.5  61  4.800 0~80 608
 PSPD-E90(R)G4M-M30 25.2  73.7  4.800 0~80 762
◇ Hinweis: 1. Vorspannkraft ist die Federspannkraft, wenn die Feder im Naturzustand zusammengedrückt wird
2. Die elastische Kraft ist die Federspannkraft, wenn der Niveauausgleich in 50 % des Hubs zusammengedrückt wird. Es wird empfohlen, dass der tatsächliche Arbeitsweg
des Niveauausgleichs 50 % seines max. zusammengedrückten Hubs nicht überschreitet
3. Die vertikale Belastung bezieht sich auf die max. vertikale Zugkraft, die der Niveauausgleich im statischen Zustand aushalten kann
4. Wenn der Niveauausgleich horizontal installiert ist, erzeugt das Werkstück die Schwerkraft senkrecht zur Richtung des Niveauausgleichs,
Wenn die Schwerkraft größer als der horizontale Lastbereich ist, kann die Feder stecken bleiben
PSPD-Reihe Doppelfedern-Schwerlast-Levelkompensator 2
