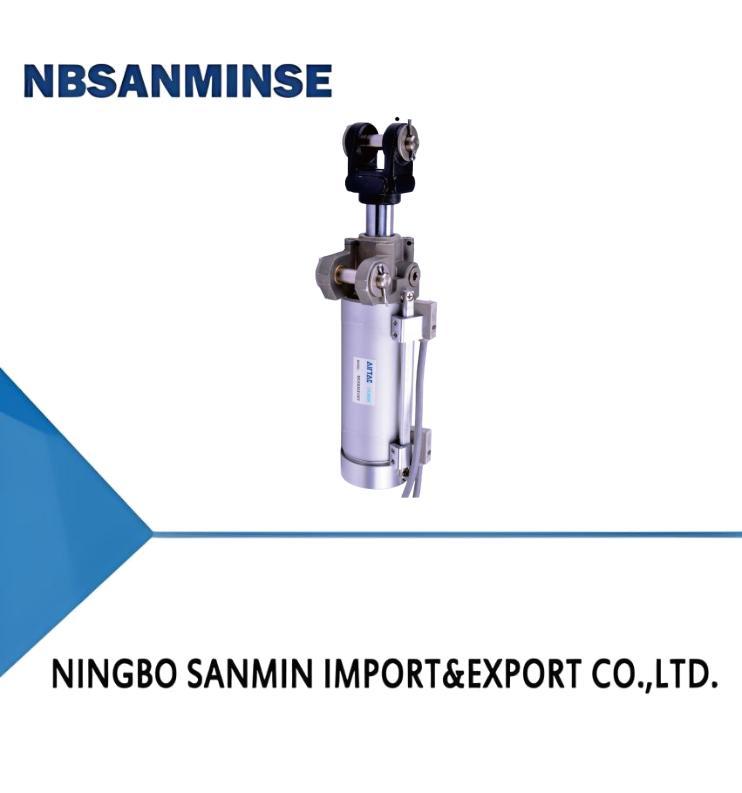

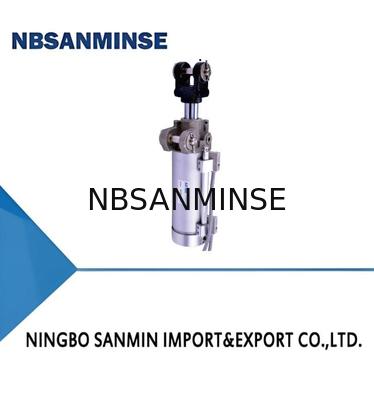

Produktdetails:
|
| Größe der Bohrung ((mm)): | 40,50,63,80 | Verfügbarer Anschlag: | 150 |
|---|---|---|---|
| Installationsart: | Doppelt gelagerte Scharniere | Garantie: | 1 Jahr |
| Arbeitstemperatur: | 5~50°C | Medien: | Gas, Wasser, Luft, Öl, Dampf |
| Hervorheben: | MCK-Serie Klemmzylinder,Pneumatik-Magnetventilzylinder,Industrieller Klemmzylinder mit Garantie |
||
Staubdichtes und Schweißschlacke-Ausführungsdesign:
Es gibt einen Abstreifring in der Frontabdeckung,
und es ist fest und langlebig, wodurch Staub und
herausgeschleuderte Schweißschlacke das Zerstören von Zylindern verhindert werden.
Es ist zuverlässiger als ein Staubhelm.
![]()
Y-Knöchel ist verfügbar:
![]()
Verschiedene Arten von Sensorschaltern sind verfügbar.
1. Der antimagnetische Sensor sollte mit dem
antimagnetischen Halter verwendet werden. Einzelheiten finden Sie auf Seite P335.
2. Gängige Sensoren (DMSG/EMSG, CMSG) sollten mit
dem Sensorhalter (F-MCK40G) verwendet werden. Einzelheiten zu DMSG/EMSG und CMSG-Sensoren finden Sie in den gängigen
Sensoren. Die passenden Sensorhalter müssen separat bestellt werden. Die Bestellmethode und die Installationsmethode sind wie folgt:
Bohrung
![]()
| Größe (mm) 40 |
Größe 40 |
Typ Betriebsdruck (MPa) | 0,1 | ||||||||
| 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 40 | ||||
| 50 | 19 | wirkend Druckseite |
502,6 | 251,2 | 376,8 | 471,0 | 628,0 | 753,6 | 50 | 1004,8 | Zugseite |
| 453,6 | 188,4 | 282,6 | 376,8 | 471,0 | 565,2 | 659,4 | 753,6 | 50 | |||
| 63 | 19 | wirkend Druckseite |
502,6 | 392,6 | 588,9 | 785,2 | 981,5 | 1177,8 | 1374,1 | 1570,4 | Zugseite |
| 453,6 | 329,8 | 494,7 | 659,6 | 824,5 | 989,4 | 1154,3 | 1319,2 | 63 | |||
| A | 19 | wirkend Druckseite |
502,6 | 623,4 | 935,1 | 1246,8 | 1558,5 | 1870,2 | 2181,9 | 2493,6 | Zugseite |
| 280,3 | 560,6 | 840,9 | 1121,2 | 1401,5 | 1681,8 | 1962,1 | 2242,4 | 80 | |||
| 87 | Doppelt | wirkend Druckseite |
502,6 | 1005,2 | 1507,8 | 2010,4 | 2513,0 | 3015,6 | 3518,2 | 4020,8 | Zugseite |
| 453,6 | 907,2 | 1360,8 | 1814,4 | 2268,0 | 2721,6 | 3175,2 | 3628,8 | Installation und Anwendung | |||
1. In normalen Situationen wie: Kantenverpackung, Installation, Vorrichtungstest usw. wird ein Standardzylinder empfohlen.
2. Bei einem starken Magnetfeld, das durch Schweißen in der Nähe erzeugt wird, ist ein antimagnetischer Schweißklemmenzylinder zu verwenden und ein entsprechender antimagnetischer Sensorschalter anzupassen.
3. Vor dem Anschließen des Zylinders muss der Staub entfernt werden, um zu verhindern, dass er in den Zylinder gelangt.
4. Das vom Zylinder verwendete Medium muss auf 40 μm oder weniger gefiltert werden.
5. Unter Hochtemperaturbedingungen ist der Zylinder mit Hochtemperaturbeständigkeit auszuwählen. Unter Niedertemperaturbedingungen sind Frostschutzmaßnahmen zu ergreifen, um das Einfrieren des Wassers im Zylinder zu verhindern.
6. Wenn der Zylinder längere Zeit nicht benutzt wird, reinigen Sie die Oberfläche, um Rost zu vermeiden. Einlass- und Auslassöffnungen sollten mit Staubschutzkappen versehen und auch mit Öl bestrichen werden, um Rost zu vermeiden.
Anwendungsbeispiele
Spezifikation
![]()
Bohrung
| Größe (mm) 40 | 50 | 63 | A | 87 |
| Doppeltwirkend | Fluid | |||
| Luft (zu filtern durch 40 μm Filterelement) | Betriebsdruck | |||
| 0,15~1,0 MPa (22~145 psi) | Prüfdruck | |||
| 1,5 MPa (215 psi) | Temperatur | |||
| -20~70℃ | Geschwindigkeitsbereich | |||
| 50~500 mm/s | Dämpfungstyp | |||
| Variable Dämpfung für Rück- oder Frontabdeckung (optional) | Geschwindigkeitsregelventil | |||
| Standardeinstellung für Abdeckungen | Schmierung | |||
| Nicht erforderlich | Installationsart | |||
| Doppelt gelagerte Stützen | Anschlussgröße [Hinweis 1] | |||
| 1/4" | PA | Produktmerkmal | ||
1. Es eignet sich für Werkstätten, die Automatisierungsschweißen durchführen.
2. Es gibt einen Abstreifring in der Frontabdeckung, und er ist fest und langlebig, wodurch Staub und
herausgeschleuderte Schweißschlacke das Zerstören von Zylindern verhindert werden. Es ist zuverlässiger als ein Staubhelm.
3. Es passt sich der Arbeitsumgebung an, in der ein starkes Magnetfeld herrscht, wenn es
den Sensorschalter verwendet, der mit einem starken Magneten und einem starken antimagnetischen Feld ausgestattet ist.
4. Einlassschnittstellen sind optional auf drei Seiten; Puffereinstellung und Geschwindigkeitsbegrenzungseinstellung sind integriert.
5. Verschiedene Arten von Sensorschaltern sind verfügbar.
[Hinweis 1] In einem starken Magnetfeld ist ein Sensorschalter für hohe Magnete anzupassen. Bitte beachten Sie Seite 335 für die Option.
![]()
Innenstruktur und Material der Hauptteile
ArtikelBohrung
![]()
![]()
| Größe 40 | 50 | 63 | A | |
| 162 | 165 | 167 | AC | |
| 59 | 65 | 67 | AE | |
| 20 | 19 | 23 | C | |
| 76 | 80 | 87 | 89 | |
| 84 | 87 | 89 | E | |
| 47 | 57 | 70 | M | |
| 52 | 60 | 74 | N | |
| (Anzahl der Löcher) Variable Dämpfung |
für Rückabdeckung 6 |
Variable Dämpfung | Variable Dämpfung | Variable Dämpfung |
| für Rückabdeckung 2 |
P (Einlass- und Auslassanschluss) | P (Einlass- und Auslassanschluss) | P (Einlass- und Auslassanschluss) | |
| 1/4" | PA | |||
| 20 | 19 | PB | PB | |
| 9 | 9,5 | Artikeltyp | Artikeltyp | |
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| DS1-69AM | Schaltlogik |
| Transistor ohne Kontakt, normalerweise geöffneter Typ | Sensortyp |
| Transistor, zweiadrig, nicht polar | Betriebsspannung (V) |
| 10~30V/DC | Max. Schaltstrom |
| 100mA Max. | Schaltleistung (W) |
| 3W Max. | Antimagnetischer Strom |
| AC17000A | Spannungsabfall |
| 4,8 V Max. @ 100 mA DC | Leckstrom |
| 0,6 mA Max. @ 30 V DC | Min. Arbeitsstrom |
| 3mA Min. | Anzeige |
| Stabiler Bereich: Grüne LED; Nicht-Tabellenbereich: Rote LED | Kabel |
| 中5.3/0.5SQ×2C×3m/ölbeständig, flammhemmend, flexibel/schweres PVC | Empfindlichkeit |
| 30~40 Gauß | Max. Frequenz |
| 8Hz | Temperaturbereich |
| -10~70℃ | Schock |
| 50 m/s² | Vibration |
| 9 m/s² | Schutz |
| IP67 (EN60529) | Schutzschaltung |
| Transistor ohne Kontakt, Überspannungsschutz | Flammschutzklasse |
| UL94-V0 |
![]()
![]()
![]()
