AZK-Serie Integrierter Vakuumgenerator

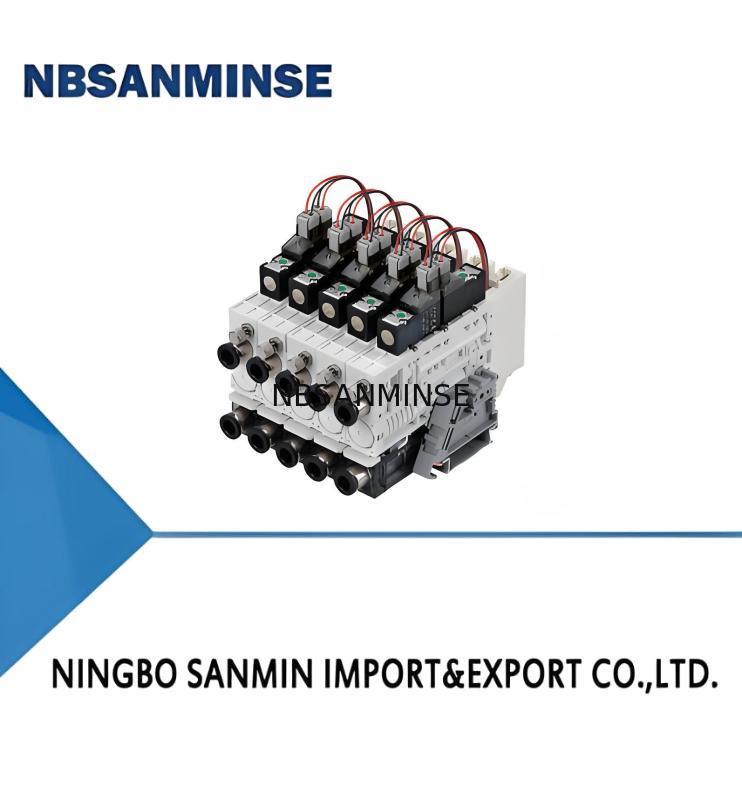

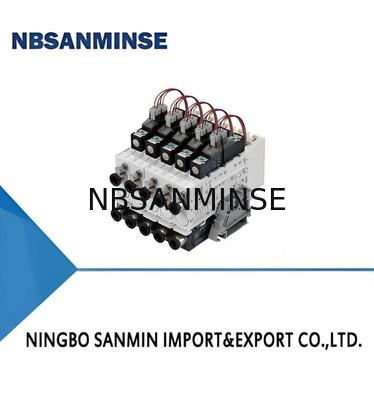

Großes Bild : AZK-Serie Integrierter Vakuumgenerator

Produktdetails:

Herkunftsort:	China
Markenname:	NBSANMINSE
Zertifizierung:	ISO9001
Modellnummer:	AZK-S

Zahlung und Versand AGB:

Min Bestellmenge:	10pcs
Preis:	Negotiate
Verpackung Informationen:	Schachtel
Lieferzeit:	5-30days
Zahlungsbedingungen:	L/c, t/t
Versorgungsmaterial-Fähigkeit:	10000 STK

Kontakt

AZK-Serie Integrierter Vakuumgenerator

Beschreibung

Max. Vakuumniveau -kPa:	74	Nenndruckbar für die Luftzufuhr:	6.0
Max. Vakuumfluss NL/min:	44	Spezifikation:	S - Typ mit niedrigem Vakuumniveau
Luftverbrauch NL/min:	26	Garantie:	1 Jahr
Hervorheben:	Vakuumgenerator der AZK-Serie , mit einer Leistung von mehr als 1000 W , Integrierter Vakuumgenerator mit Garantie

Funktionen

◇ Energieeffizientes Düsendesign

◇ Mit energiesparender Steuerung

◇ Mit normalerweise offenem Vakuumversorgungsventil

◇ Kleine Größe und geringes Gewicht. Das Volumen beträgt 85 cm³

◇ Transparentes Filtergehäuse

◇ Einzelkörper mit L-Halterung, DIN-Schienenmontage für integrierten

Körper, zentrale Luftversorgung

Vorteile

◇ Vakuumfluss um 50 % erhöht und Luftverbrauch um 30 % gesenkt

◇ Luftverbrauch um 90 % reduziert (im Vergleich zu nicht energiesparenden Typen)

◇ Stromausfall oder Stromausfall beeinträchtigen die Vakuumerzeugung nicht und verhindern

das Herunterfallen des Werkstücks

◇ Das Gerät ist kompakt und kann direkt im Handhabungssystem installiert werden

◇ Die Sauberkeit ist sichtbar und leicht zu ersetzen

◇ Einfache Installation, kann direkt am Verteilerkasten installiert werden

Anwendungen

◇ Integrierter Vakuumerzeuger für die Handhabung von luftdichten und leicht

porösen Werkstücken

◇ Vakuumerzeugung und -überwachung in Automatisierungssystemen

◇ Für Roboterhandhabungsanwendungen und Linearachsen

◇ Pick-and-Place-Anwendungen mit sehr kurzer Zeit

◇ Wird für Systeme verwendet, die eine hohe dynamische Handhabung von Werkstücken erfordern

und mit begrenztem Platz

◇ Wird in der Regel für die Handhabung kleiner Teile in vollautomatischen Systemen verwendet

Struktur - Mit Vakuumquellentyp

(Vakuumerzeugertyp)

◇ (1) Vakuumversorgungsventil

◇ (2) Vakuumfreigabeventil

◇ (3) Vakuumdruckschalter

◇ (4) Vakuumfreigabe-Einstellventil

◇ (5) Luftanschluss

◇ (6) Schalldämpfer

◇ (7) Vakuumanschluss

◇ (8) Vakuumfilter

◇ (9) DIN-Schienenmontage

Struktur - Ohne Vakuumquellentyp

(Vakuumpumpentyp)

◇ (1) Vakuumversorgungsventil

◇ (2) Vakuumfreigabeventil

◇ (3) Vakuumdruckschalter

◇ (4) Vakuumfreigabe-Einstellventil

◇ (5) Luftanschluss

◇ (6) Vakuumpumpenanschluss

◇ (7) Vakuumanschluss

◇ (8) Vakuumfilter

◇ (9) DIN-Schienenmontage

Wie man bestellt

AZK-S×8-NO-N-D
① ② ③④ ⑤ ⑥
①Serie	②Spezifikation	③Stapel	④Steuerventilspezifikation
AZK	S-Niedriger Vakuumpegeltyp	Nil-Einzelkörper	Nil - Versorgungsventil NC+Freigabeventil NC
	X-Hoher Vakuumpegeltyp	2	NO-Versorgungsventil NO+Freigabeventil NC (Leitungslänge 300 mm, Stromversorgung DC24V)
	P-Niedriger Luftversorgungsdruck und hoher Vakuumpegeltyp	3
		...
	L-Großer Durchflusstyp	8
	B-Vakuumpumpentyp
⑤Vakuum Schalter		⑥Halterung
Nil-Ohne Vakuumschalter		Nil - Einzelne Luftversorgung, ohne Halterung
N - NPN, ohne Energiesparfunktion		F - Einzelne Luftversorgung, mit Halterung (Einzelkörper)
P - PNP, ohne Energiesparfunktion		D - Einzelne Luftversorgung, Schienenmontage (integriert)
NE-NPN, mit Energiesparfunktion		DP-Zentrale Luftversorgung, Schienenmontage (integriert)
PE-PNP, mit Energiesparfunktion

◇ Hinweis: 1. Nur NE/PE haben ein Rückschlagventil zur Energieeinsparung, andere haben kein Rückschlagventil

2. Die Energiesparfunktion ist für den L-Großdurchflusstyp und den B-Vakuumpumpentyp nicht optional

3. Die zentrale Luftversorgung ist für den B-Vakuumpumpentyp nicht optional

Technische Parameter

Modell	Luft Versorgung Rat Druck Bereich bar	ed Luft Versorgung Druck bar	Max. Vakuum Pegel -kPa	Max. Vakuum Fluss NL/min	Max. Bruch Fluss Rate NL/min	Luft Verbrauch NL/min	Geräusch Pegel dB(A)	Ohne Druck Schalter	Gewicht g Mit Druck Schalter	Empf. Luft Versorgung Anschluss P	empfohlen Schlauch d Vakuum Pumpe Anschluss	ia. (mm) Vakuum AnschlussV
AZK-S	3,0~6,0	6,0	74	44	60	26	65~70	88,5	102,5	φ6	-	φ6
AZK-X	3,0~6,0	5,0	91	41	54	29	65~70	88,5	102,5	φ6	-	φ6
AZK-P	3,0~6,0	3,7	88	40	46	32	65~70	88,5	102,5	φ6	-	φ6
AZK-L	3,0~6,0	5,0	90	68	48	85	74~80	102	114	φ6	-	φ8
AZK-B	3,0~6,0	-	-	35	-	-	-	101,5	113,5	φ4	φ6	φ6

◇ Hinweis: 35 NL/min ist der max. zulässige Durchfluss von AZK-B, AZK-L externer Schalldämpfer

Vakuumfluss (NL/min) bei verschiedenen Vakuumpegeln (-kPa)

Modell	Luft Versorgung Druck bar	Luft Verbrauch NL/min	0	10	20	30	40	50	60	70	80	90	Max. Vakuum Pegel -kPa
AZK-S	6,0	26	44,0	38,0	32,0	22,0	12,0	10,0	8,5	4,0	-	-	74
AZK-X	5,0	29	41,0	36,0	26,0	13,7	11,0	9,3	6,6	4,6	2,7	2,0	91
AZK-P	3,7	32	40,0	35,0	25,2	17,7	10,9	8,0	5,6	4,2	1,5	1,0	88
AZK-L	5,0	85	68,0	62,0	42,0	26,0	20,6	16,2	9,0	7,2	7,2	5,0	90

Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumpegel (-kPa)

Modell	Luft Versorgung Druck bar	Luft Verbrauch NL/min	10	20	30	40	50	60	70	80	90	Max. Vakuum Pegel -kPa
AZK-S	6,0	26	0,01	0,19	0,50	1,02	1,72	2,60	3,88	-	-	74
AZK-X	5,0	29	0,02	0,14	0,47	0,96	1,56	2,50	3,87	6,00	-	91
AZK-P	3,7	32	0,05	0,30	0,71	1,26	1,95	2,97	4,49	6,95	-	88
AZK-L	5,0	85	0,06	0,16	0,33	0,60	0,95	1,43	2,14	3,03	6,16	90

Technische Parameter - Druckschalter

Modell	ZPDC-□	ZPDC-□-E
Druck Bereich	-100~100kPa	-100~100kPa
Einstellung Druck Bereich	-105~105kPa	-105~105kPa
Beweis Druck	500kPa	500kPa
Allgemein Gas	Luft, nicht korrosives, nicht brennbares Gas	Luft, nicht korrosives, nicht brennbares Gas
Strom Versorgung Spannungsfestigkeit	24V DC±10%, RIPPLE(P-P)10% oder weniger	24V DC±10%, RIPPLE(P-P)10% oder weniger
Strom Verbrauch	≤40mA (ohne Last)	≤40mA (ohne Last)
Schaltausgang wählbar) Modus	2NPN oder 2PNP Open-Collector-Ausgang + 1~5V linearer Analogausgang	1NPN oder 1PNP Open-Collector-Ausgang
Max. Last Strom	125mA	125mA
Max. Versorgungsspannung	30V DC (NPN) 24V DC (PNP)	24V DC
Rest	≤1,5V	≤1,5V
≤1,5V Antwort	Zeit ≤2,5ms (Ratterfest Funktion: 25ms, 100ms,	250ms, 500ms, 1000ms, 1500ms wählbar) ≤2,5ms (Ratterfest-Funktion: 2,5ms, 20ms, 100ms, 500ms, 1000ms, 1999ms
	Zeit ≤2,5ms (Ratterfest Funktion: 25ms, 100ms,
wählbar) Ausgang Kurzschluss Schutz	Ja	OUT-Schalter: Ja; V-Sol/D-Sol: Nein
Wiederholbarkeit	±0,2 % F.S. ±1 Ziffer
Anzeige	3½LED7-Segment-Anzeige (Rot) Anzeige (Abtastrate: 5 Mal/Sek.)
Anzeige Genauigkeit	±2 % F.S. ±1 Ziffer
Schalter EIN Anzeige	OUT1: Grün/OUT2: Rot
Umwelt Widerstand IP-Schutzart	IP40
Umgebung Temperatur	Bereich
Betrieb: 0~50℃ Spannungsfestigkeit	1000VAC in 1 Minute (zwischen Gehäuse und Anschlussleitung)
Isolierung Widerstand	50 MΩ min. (bei 500 V DC, zwischen Gehäuse und Anschlussleitung)
Temperatur Charakteristisch	±2 % F.S. (bei einem Temperaturbereich von 0~50℃)
Leitung Draht	Ölfeste PVC-Leitung (0,15 mm²)
