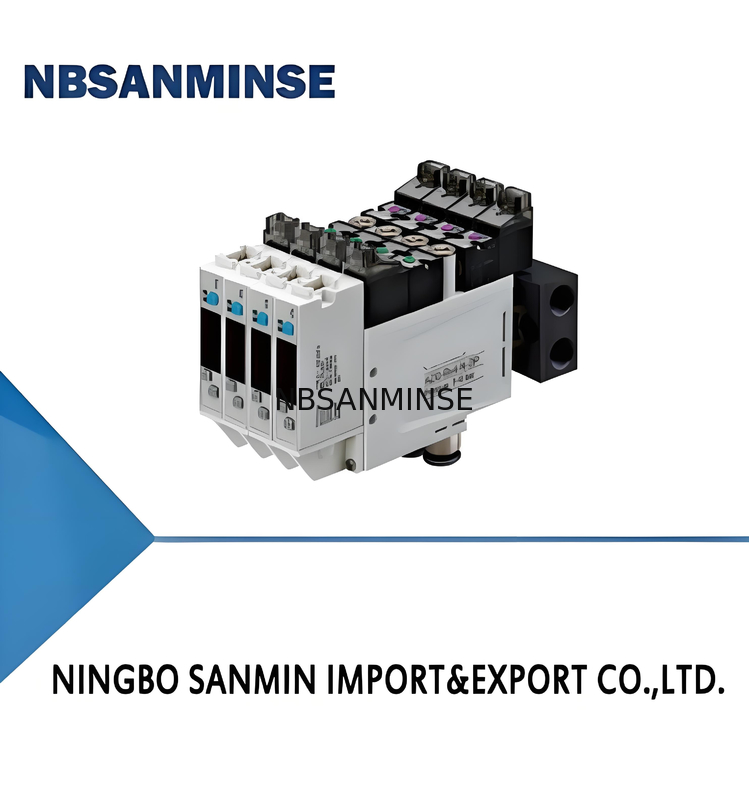

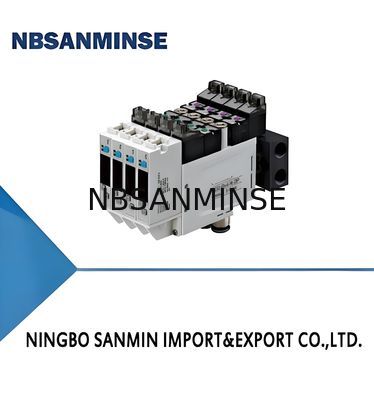

AZQ Series Mini Integrated Vacuum Generator

Kontakt

AZQ-Serie Mini-Vakuumgenerator

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Markenname:	NBSANMINSE
Model Number:	AZQ-X

Detailinformationen
Specifications:	X - High vacuum level type	Air supply pressure range bar:	3.0~6.0
Max. vacuum level -kPa:	91	Max. vacuum flow NL/min:	12
Air consumption NL/min:	8.2

Produkt-Beschreibung

Eigenschaften

◇ Multi-Düsen-Design

◇ Geringe Größe und geringes Gewicht. Das Volumen beträgt 43,5 cm³

◇ Zentralisierte Luftversorgung

◇ Kein Geräusch (Vakuumpumpentyp)

◇ Mit digitalem Vakuumdruckschalter

Vorteile

◇ Das Gerät ist kompakt und kann direkt im Handhabungssystem installiert werden

◇ Einfache Installation, kann direkt am Verteilerkasten installiert werden

◇ Vakuumpumpentyp ist für zentralisierte Vakuumstationen geeignet

Anwendungen

◇ Vakuumerzeugung und -überwachung in Automatisierungssystemen

◇ Für Roboterhandhabungsanwendungen und Linearachsen

◇ Pick-and-Place-Anwendungen mit sehr kurzer Zeit

◇ Wird für Systeme verwendet, die eine hohe dynamische Handhabung von Werkstücken erfordern

und mit begrenztem Platz

◇ Wird in der Regel für die Handhabung kleiner Teile in vollautomatischen Systemen verwendet

Ohne Vakuumquellentyp

(Vakuumpumpentyp)

◇(1)Vakuum-Entlüftungsventil

◇(2)Einstellventil für die Vakuum-Entlüftung

◇(3)Vakuum-Zuführventil

◇(4)Vakuumdruckschalter

◇(5)Luftanschluss

◇(6)Vakuumpumpenanschluss

◇(7)Vakuumanschluss

Mit Vakuumquellentyp

(Vakuumgeneratortyp)

◇(1)Vakuum-Entlüftungsventil

◇(2)Einstellventil für die Vakuum-Entlüftung

◇(3)Vakuum-Zuführventil

◇(4)Vakuumdruckschalter

◇(5)Luftanschluss

◇(6)Auspuffanschluss

◇(7)Vakuumanschluss

Bestellvorgang

AZQ - T × 8 - N - DP
① ② ③ ④ ⑤

①Serie

②Spezifikationen

③Stapel

④Vakuumschalter

⑤Luft- Versorgung

X-Hochvakuumtyp

Nil-Einzelkörper

N-2NPN-Ausgang + 1 Analogausgang (1~5V)

Nil-Individuelle Luftversorgung

T-Großer Durchflusstyp

P-2PNP-Ausgang + 1 Analogausgang (1~5V)

DP-Zentralisierte Luftversorgung

B-Vakuumpumpentyp

◇Hinweis: 1. Es wird empfohlen, einen Luftfilter mit einer Filtrationsgenauigkeit von 5 um oder weniger für die Überdruckluftversorgung des Vakuumgenerators zu installieren

(ohne die Notwendigkeit eines Ölnebelfilters)

2. Für den Vakuumpumpentyp beträgt die empfohlene Stapelmenge 6 Stück. Die maximale Vakuumdurchflussrate verringert sich, wenn es Stapel Bx7

und Bx8 gibt. Bitte beachten Sie die folgenden Parameter:

31 NL/min ist der max. zulässige Durchfluss eines einzelnen Stapels von AZQ-Bx7

28 NL/min ist der max. zulässige Durchfluss eines einzelnen Stapels von AZQ-Bx8

Technische Parameter

Modell

Luftversorgung
Druckbereich
bar

Nenn-
Luft- Versorgung Druck
bar

Max.
Vakuum Pegel
-kPa

Max.
Vakuum Durchfluss
NL/min

Luft-
Verbrauch
NL/min

Geräuschpegel
dB(A)

Gewicht
g

Empf.
Luftversorgung
Anschluss P

ohlen
Vakuum
Anschluss V

Schlauch Durchm. (mm)
Vakuum Pumpe
BeständigkeitAnschluss

AZQ-X

3,0~6,0

64~70

AZQ-T

3,0~6,0

64~70

AZQ-B

3,0~6,0

35 (Hinweis)

◇ Hinweis: 35 NL/min ist der max. zulässige Durchfluss eines einzelnen Stapels von AZQ-Bx6

Vakuumdurchfluss (NL/min) bei verschiedenen Vakuumpegeln (-kPa)

Modell	Luft- Versorgung Druck bar	Luft- Verbrauch NL/min	0	10	20	Beständigkeit30	40	50	60	70	80	90	Max. Vakuum Pegel -kPa
AZQ-X	5,0	8,2	1216	9,5 14,5	6,4 10,7	Beständigkeit5,6 Beständigkeit9,1	5,1 8,0	4,4 6,7	3,2 4,8	2,1 2,8	0,9 一		90
AZQ-T	4,5	15,5											84

Evakuierungszeit (s/L) zum Erreichen verschiedener Vakuumpegel (-kPa)

Modell	Luft- Versorgung Druck bar	Luft- Verbrauch NL/min	10	20	30	40	50	60	70	80	90	Max. Vakuum Pegel -kPa
AZQ-X	5,0	8,2	0,49	1,37	2,90	4,70	6,98	10,03	14,90	23,20	59,52	90
AZQ-T	4,5	15,5	0,34	0,76	1,51	2,40	3,76	5,61	8,94	16,86		84

Technische Parameter - Druckschalter

Modell ZPDC-□
Druck Bereich		-100~100kPa
Einstellung Druck Bereich		-105~105kPa
Prüf- Druck		500kPa
Allgemeines Gas		Luft, nicht korrosiv, nicht brennbares Gas
Strom- Versorgung Isolations-		12-24V DC±10%, RIPPLE (P-P) 10% oder weniger
Strom- Verbrauch		s40mA (ohne Last)
Schaltausgang Ausgabemodus		2NPN- oder 2PNP-Open-Collector-Ausgang + 1~5V linearer Analogausgang
Max. Laststrom		125mA
Max. Versorgungsspannung		30V DC (NPN) 24V DC (PNP)
Rest- Isolations-		≤1,5V
Reaktions- Zeit		≤2,5ms (Entprellfunktion 25ms, 100ms,
		250ms, 500ms, 1000ms, 1500ms wählbar)
Ausgangs- Kurzschluss- Schutz Ja		Wiederholbarkeit
±0,2 % F.5. ±1 Ziffer		Anzeige
36LED7-Segment-Anzeige (Rot) Anzeige (Abtastrate: 5 Mal/Sek.)		Anzeige-
Genauigkeit ±2 % F.5. ±1 Ziffer Bei Umgebungstemperatur: 25±3℃		Schalter
EIN Anzeige OUT1: Grün/OUT2: Rot
Beständigkeit BeständigkeitTemperatur-	GradIP40	Umgebungs-
Temperatur-Bereich Betrieb: 0~50℃		Spannungsfestigkeit
1000VAC in 1 Minute (zwischen Gehäuse und Anschlussdraht) Isolations-		Widerstand
50M0 min. (bei 500V DC, zwischen Gehäuse und Anschlussdraht) Temperatur-		Kennlinie
±2 % F.5. (bei einem Temperaturbereich von 0~50℃) Anschluss-		Draht
Ölbeständiges PVC-Kabel (0,15 mm²) Schaltpläne des Ausgangskreises		Abmessungen der zentralisierten Luftversorgung (mm)

Abmessungen (mm)

Größe und Tag:
